双风扇散热覆盆子Pi集群机架结构

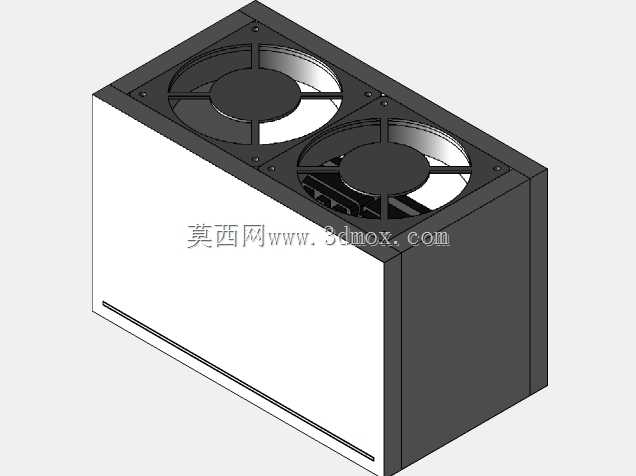

这款集群机架主要面向小型边缘计算节点、嵌入式开发测试场景的硬件承载需求，针对多块树莓派主板堆叠部署时的散热紊乱、走线杂乱、固定不稳等实际工程痛点做了针对性结构设计。从结构布局来看，机架采用长方体封闭框架形式，顶部预留两个标准轴流风扇的安装位，风扇安装孔位匹配常规80mm/90mm规格散热风扇的孔距公差，安装面做了下沉0.8mm的止口设计，避免风扇运转时的振动直接传递到框架主体引发共振噪音，风扇下方预留15mm的通风导流空间，让气流可以均匀覆盖机架内部每一层主板的核心发热区域，避免局部热堆积导致的主控芯片降频问题。机架内部的主板安装槽位采用等间距分层设计，每层槽位预留足够的插接口操作空间，方便HDMI、网线、电源线的插拔维护，槽位侧边做了走线缺口，可将各类线材统一梳理到机架后侧的走线仓内，避免线材遮挡通风路径。框架主体采用拼接式结构设计，侧板与上下盖板通过卡扣配合少量紧固件连接，无需复杂工装即可完成组装，侧板厚度预留2mm的结构余量，可根据实际使用场景选择亚克力、铝合金或者3D打印PLA材质加工，不同材质对应的安装公差在建模时已经做了适配调整，比如针对3D打印的收缩率预留了0.3mm的间隙补偿，针对钣金加工的折弯公差预留了0.2mm的装配余量。安装边界方面，机架底部预留了壁挂安装孔与脚垫粘贴位，既可以放置在桌面作为开发测试用的本地集群节点，也可以壁挂安装在弱电柜、设备侧方作为边缘计算网关的承载结构，整体外形尺寸控制在小型化范围内，不会占用过多的机柜或桌面空间，双风扇的供电接口统一预留到机架后侧，可通过单路供电同时驱动两个风扇，简化外部接线复杂度。在结构强度设计上，框架的边角位置做了加强筋处理，避免多层主板安装后出现框架形变，风扇安装位周边做了网格状加强结构，既不遮挡通风路径，也能提升安装位的结构强度，防止风扇长期运转导致安装位开裂。
