树莓派垂直堆叠2U机架安装支架

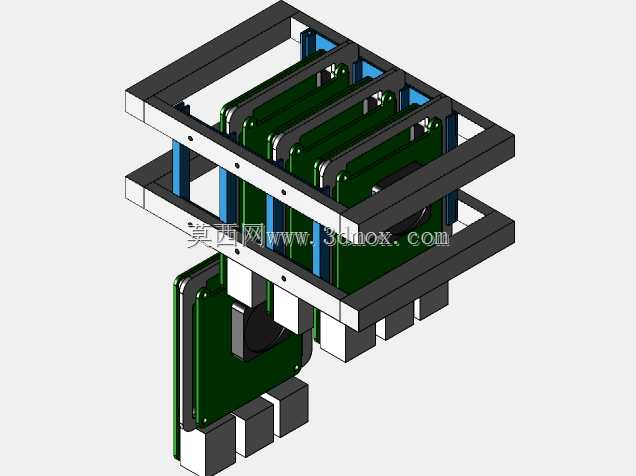

　　在工业现场的边缘计算节点部署、小型机房嵌入式设备集成、实验室测试环境搭建场景中，多块树莓派板卡的集中安装一直是结构设计里容易被忽略但直接影响运维效率的环节。零散摆放的板卡不仅布线混乱，积灰后清理难度大，遇到设备移位或者接口调试时，很容易出现接线拉扯导致的板卡损坏，常规的单层安装架空间利用率极低，对于标准19英寸机柜的安装位来说，单层单块板卡的部署方式会浪费大量机柜纵深与高度空间，尤其是在需要多节点并行运算、多通道数据采集的场景下，零散安装的方式完全无法满足批量部署的整洁性与维护便利性要求。这款堆叠式安装支架的设计核心，就是在标准2U机架的高度边界内，实现多块树莓派板卡的垂直层叠固定，整体堆叠完成后的总高度控制在73毫米，

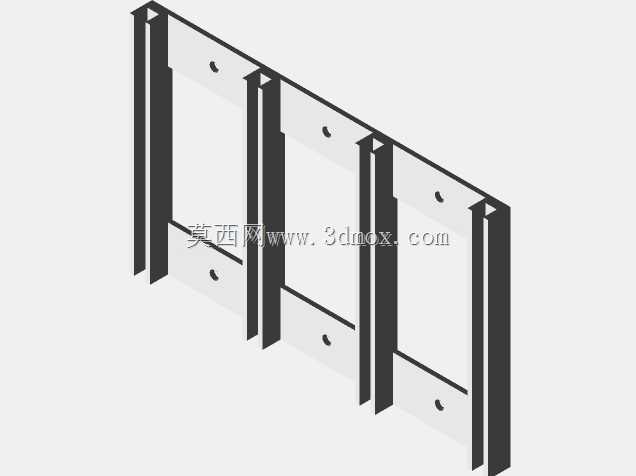

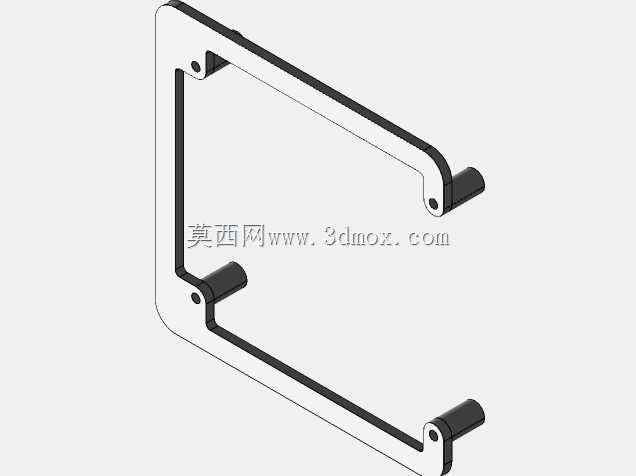

　　完全适配标准2U机柜插槽的高度预留，不需要额外占用机柜的额外U位，也不会和上下层的机柜设备产生安装干涉。设计上采用框架式分层结构，外层的支撑框架承担整体的结构强度，层间的支撑柱做了等距的高度预留，每一层的板卡安装位都预留了足够的散热间隙，不会因为板卡层叠过近导致运行时热量堆积，影响板卡的长期运行稳定性。板卡的固定位完全匹配树莓派的安装孔位尺寸，不需要对原有板卡做任何打孔或者改装，直接通过紧固件就能将板卡固定在对应的层架上，安装过程不需要复杂的工装辅助，普通运维人员就能完成组装。框架的侧边预留了布线的走线路径空间，每一层板卡的供电线、网线、外设接线都可以顺着框架侧边的走线位整理固定，不会出现线缆杂乱缠绕的情况，后期调试某一块板卡时，

　　不需要解开整束线缆就能单独操作对应板卡的接线，大幅降低后期运维的操作难度。考虑到不同场景下的板卡数量需求差异，支架的层间支撑结构采用可参数化调整的设计逻辑，可以根据实际需要部署的板卡数量，调整层间距以及整体的堆叠层数，在不超出2U安装高度限制的前提下，灵活适配不同数量的板卡安装需求。支架的整体外形尺寸完全匹配标准19英寸机柜的2U安装位宽度与深度，安装时可以直接固定在机柜的立柱安装孔上，不需要额外定制转接板或者安装附件，和机柜原有安装体系完全兼容。框架的边角位置都做了倒角处理，避免安装和维护过程中锋利的边角划伤操作人员或者损坏线缆外皮，层架的板卡承托位置做了限位凸台，板卡安装到位后不会出现横向或者纵向的窜动，

　　即使遇到机柜搬运或者现场有振动的工况，板卡也不会从支架上松脱。在实际的应用中，这类支架除了用于标准机柜内的边缘计算节点部署，还可以用在小型设备的内置控制单元安装场景，将多块功能不同的树莓派板卡集中固定在设备内部的安装腔里，减少设备内部的固定支架数量，优化设备内部的空间利用率，同时统一的固定结构也能提升设备内部的整洁度，方便设备生产时的组装布线。和市面上常见的单层安装支架相比，垂直堆叠的结构把机柜高度方向的闲置空间充分利用起来，同样的2U安装位可以容纳多块板卡，大幅降低了机柜空间的占用成本，对于需要批量部署树莓派节点的场景来说，这种集中式的安装结构也方便统一做散热风道设计，只需要在支架的对应位置预留散热风扇的安装位，就能给所有层叠的板卡提供均匀的散热气流，不需要给每一块板卡单独配置散热装置，降低整体的部署成本。设计过程中也充分考虑了加工的便利性，整个支架的结构件都可以通过常规的板材切割、3D打印工艺加工完成，不需要复杂的开模工序，小批量制作时的加工成本很低，结构上没有复杂的曲面或者特殊装配结构，加工完成后只需要通过简单的紧固件连接就能完成整体组装，不需要做后续的二次加工或者修整，装配公差控制在常规机械加工的普通精度范围内就能满足安装要求，不会因为加工误差导致板卡无法安装或者固定不牢的问题。
