带锥齿轮锁定结构的防洒翻滚容器

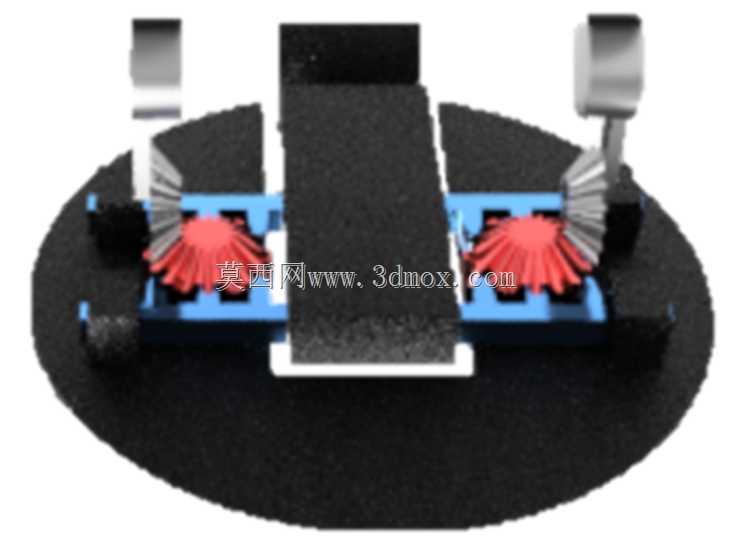

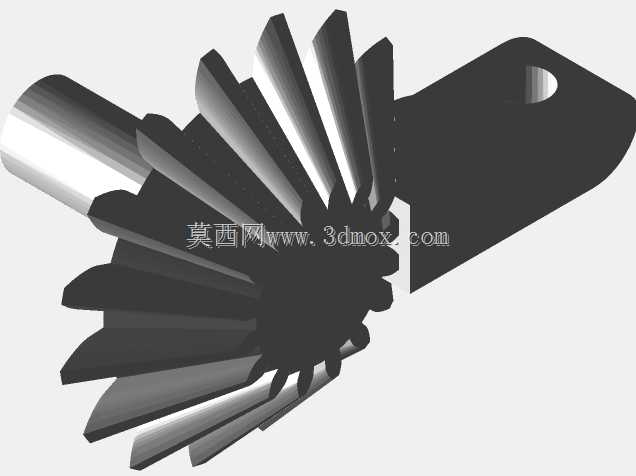

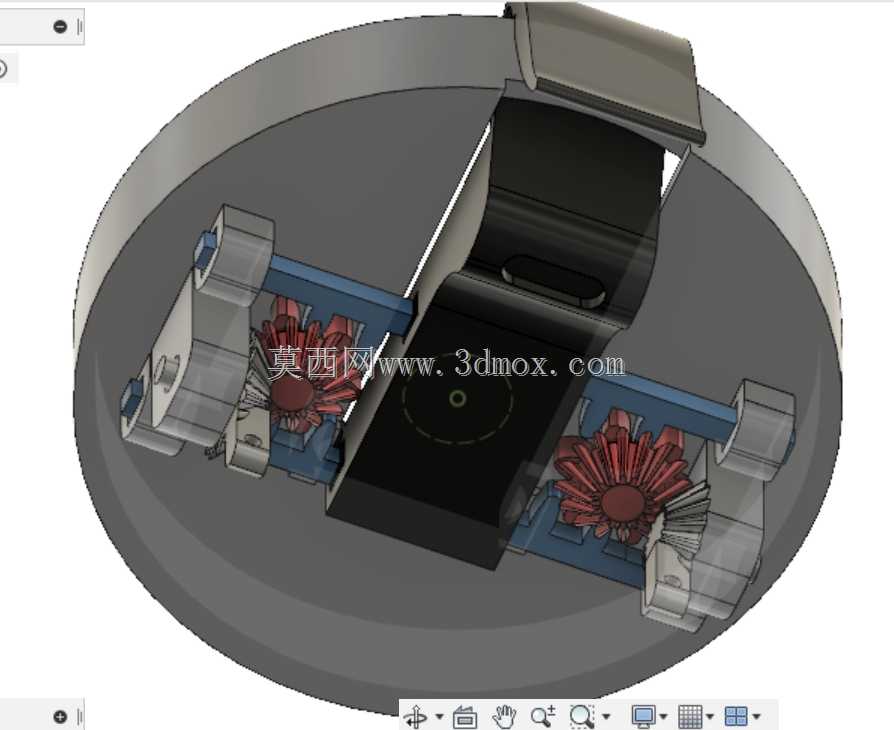

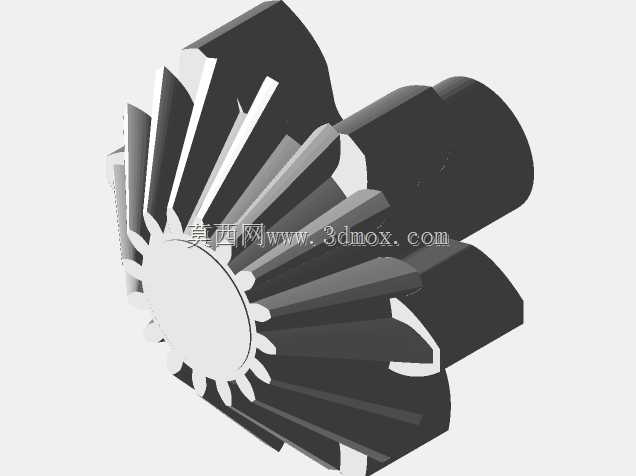

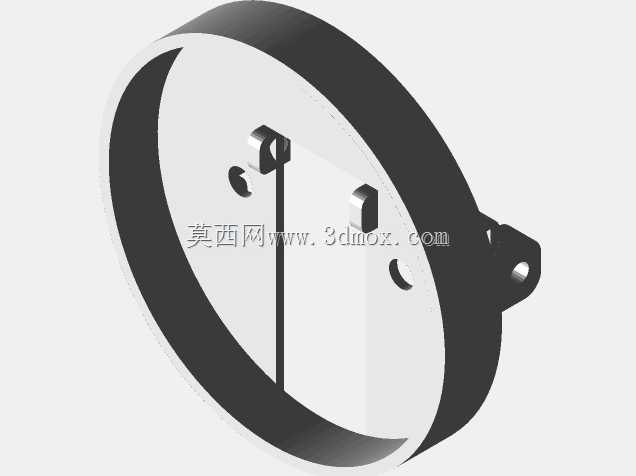

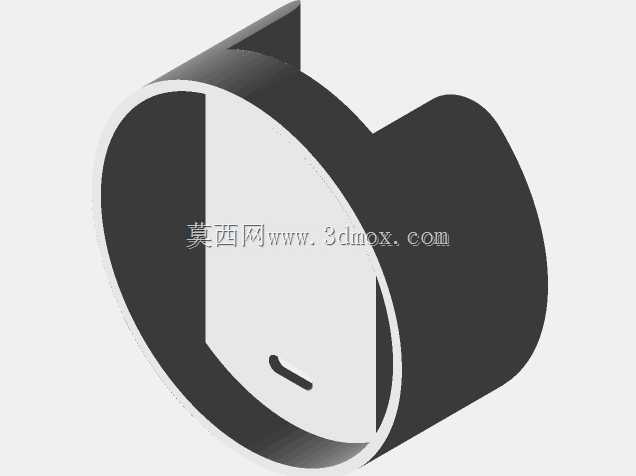

该结构核心针对日常敞口容器易倾洒的痛点设计，通过纯机械传动实现倾倒、摇晃、翻滚状态下的自动锁止，无需额外电控元件即可完成动作触发，适配餐饮、实验室试剂存放、小型物料转运等多个场景的敞口容器改造需求。整套传动机构集成在容器底座内部，核心采用伞齿轮组搭配齿条-小齿轮传动副，将配重摆锤的摆动位移转化为锁止插板的直线动作，当容器处于竖直静置状态时，摆锤自然下垂，传动副处于初始位置，锁止插板收回，容器盖可正常开启；当容器发生倾斜、被摇晃甚至整体翻滚时，内部摆锤受重力作用发生偏移，带动第一组伞齿轮将竖直平面的摆动转化为水平轴的旋转运动，再通过同轴小齿轮与齿条的啮合，将旋转运动转化为锁止插板的前后滑动，插入容器盖预设的插槽内，完成盖体的自动锁止，避免内部液体或散料洒出。设计过程中重点校核了齿轮啮合的侧隙参数，避免摆锤小幅晃动时出现误锁止，同时控制齿条的行程在8mm范围内，既保证插板有足够的插入深度防止锁止失效，也避免行程过大导致结构卡滞。整套传动组件的安装边界控制在直径65mm、高度22mm的圆柱形底座空间内，可直接适配常规口径的玻璃杯、试剂瓶等容器，无需对原有容器主体做大幅改造，安装时仅需在容器底部预留对应安装孔位，将底座与容器底部固定，同时在容器盖对应位置加工与插板匹配的插槽即可。相比传统吸盘式防倒方案，该结构不依赖接触面的平整度，在粗糙工作台、倾斜置物面等场景下依然可以正常发挥锁止作用，不会出现吸盘脱开导致容器滑落的问题；同时无需用户手动操作锁扣，正常取放容器时不会触发锁止，只有当容器倾斜角度超过30度时才会自动进入锁止状态，使用过程无额外操作步骤。齿轮参数选用模数0.8的标准直齿锥齿轮，传动效率可达94%以上，摆锤配重选用密度较大的锌合金材质，在有限的安装空间内提供足够的摆动力矩，保证倾斜瞬间即可完成锁止动作，响应延迟控制在0.2秒以内，即使容器被快速碰倒也能在盖体松脱前完成锁止。
