碳纤维黄铜组合式拉杆架结构设计

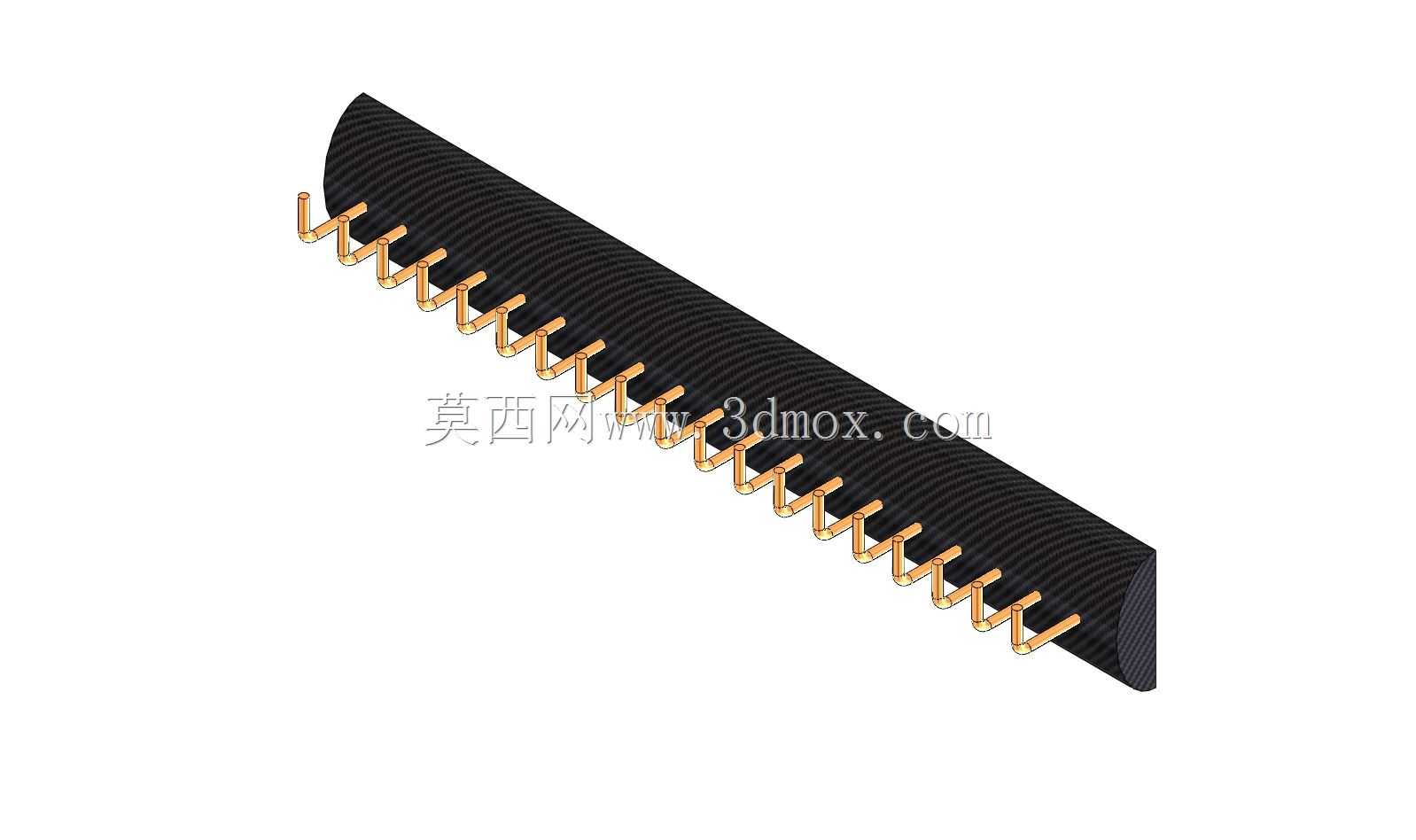

这类拉杆架多应用于纺织设备、轻型输送线以及小型工装夹具的导向承载场景，核心作用是为柔性带状物料提供连续的滑动支撑，同时通过侧边的铜质钩件完成物料的等距分隔与定位，避免带状物料在输送或加工过程中出现偏移、褶皱问题。从结构设计来看，主体采用半椭圆形截面的碳纤维型材作为承载基体，半椭圆的弧面设计能够降低带状物料与架体的接触摩擦，相比传统矩形截面架体，弧面过渡不会对物料边缘产生硬切割损伤，同时碳纤维材质的高比强度特性，让架体在保证1.2米跨度下挠度不超过0.3毫米的同时，整体重量仅为同规格钢制架体的四分之一，能大幅降低设备的整体负载。侧边的黄铜钩件采用连续折弯的锯齿形排布，每个钩件的折弯角度经过反复校核，刚好适配对应带状物料的厚度公差，钩件根部嵌入碳纤维型材的预制卡槽内，卡槽采用过盈配合设计，不需要额外的粘接剂或紧固件即可完成固定，既避免了金属紧固件对碳纤维基体的应力损伤，也能在钩件出现磨损时快速单独更换，不需要整体更换架体，降低后期维护成本。在安装边界设计上，架体两端预留了标准的安装定位孔，孔位公差控制在±0.05毫米范围内，可直接适配多数通用设备的安装工位，不需要现场二次打孔加工；碳纤维基体的表面做了哑光耐磨处理，长期与物料摩擦也不会出现起毛、掉屑问题，避免污染加工物料。黄铜钩件的材质选用铅黄铜，自身具备良好的自润滑特性，与带状物料接触时不会产生静电积累，适配对静电敏感的物料加工场景，钩件的齿形边缘做了R0.2的圆角处理，不会勾刮物料表面的纤维层。整体结构没有多余的冗余设计，所有尺寸参数都围绕实际使用场景的载荷、安装空间、物料特性做了匹配，既满足了轻量化的设备设计需求，也兼顾了长期使用的耐磨性与维护便捷性，在轻型物料输送、纺织加工、小型工装定位等场景下都能稳定适配。
