多层塔式置物承载机架结构设计

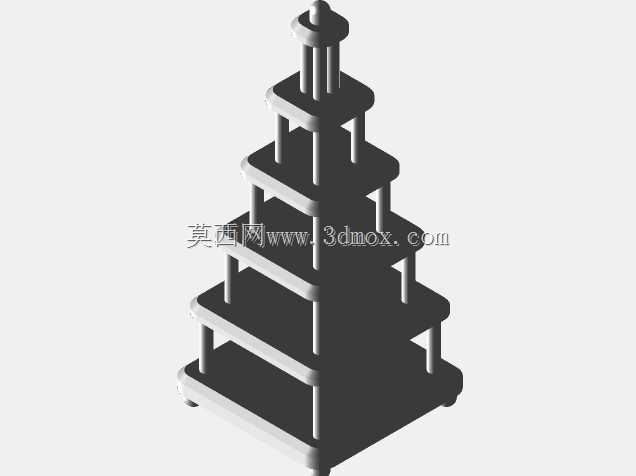

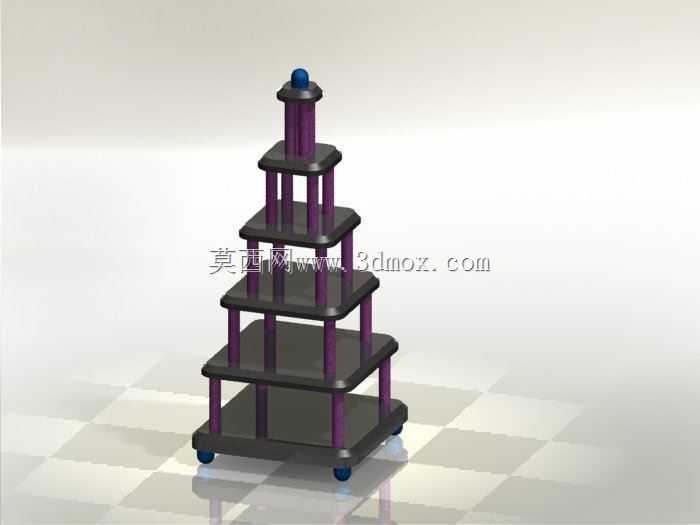

这款多层塔式承载机架，主要面向车间零散工具分类存放、实验室小型试样分层摆放、生产线旁轻型物料临时周转这类场景设计，区别于常规的单层焊接机架，采用逐层收窄的塔型结构，在有限的占地面积上拓展垂直方向的存放空间，底部占地面积控制在0.8平方米左右，整体高度约1.6米，最下层承载面尺寸为600mm*600mm，向上每层承载面边长逐层缩减80mm，既保证下层放置较重物件时的整体稳定性，也避免上层结构遮挡下层取放物品的操作空间。支撑部分采用四根沿层板四角垂直布置的立柱，立柱与每层层板之间采用定位嵌合的连接方式，不需要额外焊接固定，拆装时只需要逐层拔插即可完成组装，方便运输过程中拆分收纳，减少包装体积。底部四个角位置安装有万向脚轮，脚轮采用带刹车的静音橡胶轮，单轮额定承载15kg，整机额定总承载达到60kg，既可以在平整的车间环氧地面、实验室地砖地面上灵活推移，调整摆放位置，踩下刹车后即可固定位置，不会因为日常取放物件产生滑移。顶部设置有带球形端头的立柱段，一方面可以作为推移机架时的手持受力部位，球形端头没有尖锐棱角，避免推移过程中剐蹭操作人员衣物或者皮肤，另一方面也可以作为标识牌悬挂的点位，方便不同使用场景下粘贴存放品类标识。层板采用边缘加厚的平板结构，层板表面做平整处理，没有凸起的加强筋，避免放置小件物品时出现卡滞，层板边缘做圆角过渡，防止取放物品时磕碰划伤。设计过程中重点校核了底层立柱的压杆稳定性，因为塔型结构下下层立柱需要承受上方所有层板及放置物料的总重量，通过调整立柱的壁厚与层板的支撑跨距，保证在额定承载下立柱的弯曲变形量控制在0.2mm以内，不会出现层板倾斜的问题。同时考虑到日常使用中的清洁需求，层板与立柱之间的连接缝隙控制在1mm以内，避免灰尘、细小碎屑积存到连接缝隙中，日常擦拭时只需要擦过层板表面即可完成清洁，不需要额外清理缝隙。安装时不需要专用工具，只需要按照从下到上的顺序，将层板依次套入立柱，最后卡入顶部端头即可完成组装，单人十分钟内即可完成全部装配流程，不需要额外的紧固件或者粘接工序，后续如果某一层板出现损坏，也可以单独更换对应层板，不需要整体报废，降低后期维护成本。在实际使用场景中，这类机架可以放置在钳工台旁存放常用的量具、工装附件，也可以放置在质检区域存放待检测的小型零件，相比固定的货架，移动灵活的特性可以适配不同工位的临时存放需求，逐层收窄的结构也不会遮挡操作人员的视线，推移过程中可以清晰看到前方地面的障碍物，避免碰撞。
