货车房车适配低成本自行车滑动托架

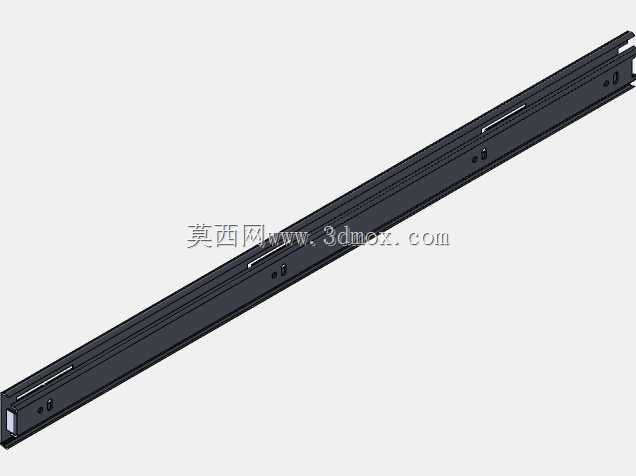

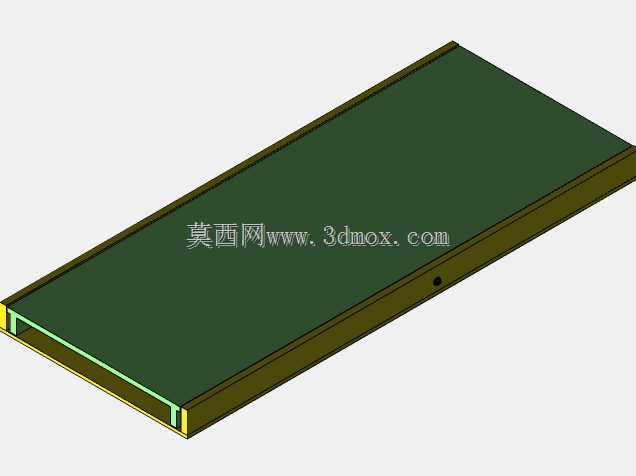

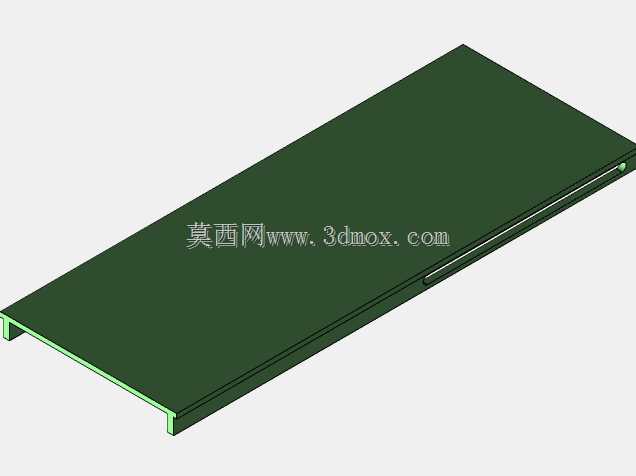

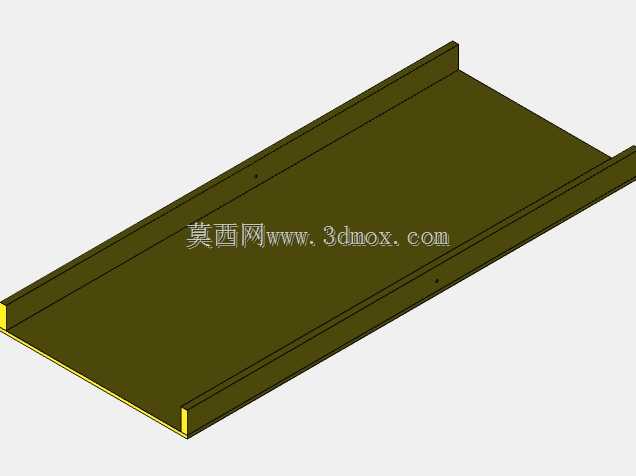

在户外出行、跨区域旅居的场景中，货车与房车的外置载物拓展一直是用户关注的实用需求，传统外置自行车载具多采用高成本重型伸缩导轨，不仅采购成本居高不下，长期在颠簸路况下还容易出现导轨卡滞、承重变形的问题，这款滑动托架正是针对这类痛点做的结构优化设计。从实际使用场景来看，该托架主要安装在货车货箱侧边、房车尾部储物舱位置，用来承载自行车这类户外随行装备，抽拉行程设定为600毫米，抽出后可以方便取放自行车，推回后能和车身侧面保持齐平，不会超出车辆外廓尺寸引发通行合规问题。结构设计上没有采用常规的重型伸缩导轨方案，而是选用常规轻型导轨搭配轴承做滑动支撑，在保证滑动顺畅度的前提下大幅压缩了制造成本，同时轴承的滚动摩擦结构能有效降低抽拉时的阻力，即便承载两辆常规自行车的重量，单人也能轻松完成抽拉操作。托架主体采用槽型围边结构，上表面为平整承托面板，围边内侧设置有滑块限位结构，抽拉到最大行程时会通过机械限位锁止，避免托架整体滑脱，推回到位后侧边预留有锁孔，可以加装挂锁防止行驶过程中托架意外滑出。安装边界方面，托架整体为扁平长方体结构，厚度控制在较低范围，安装时只需要在车身对应位置固定导轨基座，不需要对车身原有结构做大规模切割改动，适配多数货运车辆、自行式房车的侧边安装空间，承托面板表面预留有绑带固定孔位，可以通过绑带对放置的自行车做捆扎固定，避免行驶过程中载物晃动。从结构细节来看，托架的边角位置都做了圆弧过渡处理，避免抽拉操作时划伤人员，侧边设置的定位销孔可以在托架抽出、收回两个状态下分别插入定位销固定，应对颠簸路况的抗冲击能力更强，相比传统高成本导轨载具，这套结构的零部件通用性更强，后期维护更换配件也更加便捷，不需要采购专用的异型导轨配件，常规五金渠道就能获取替换件，非常适合个人改装、小规模房车改装场景使用。
