齿轮齿条驱动升降工作台结构设计

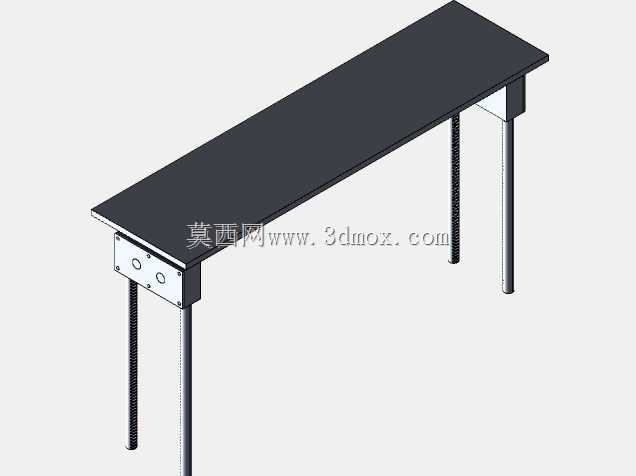

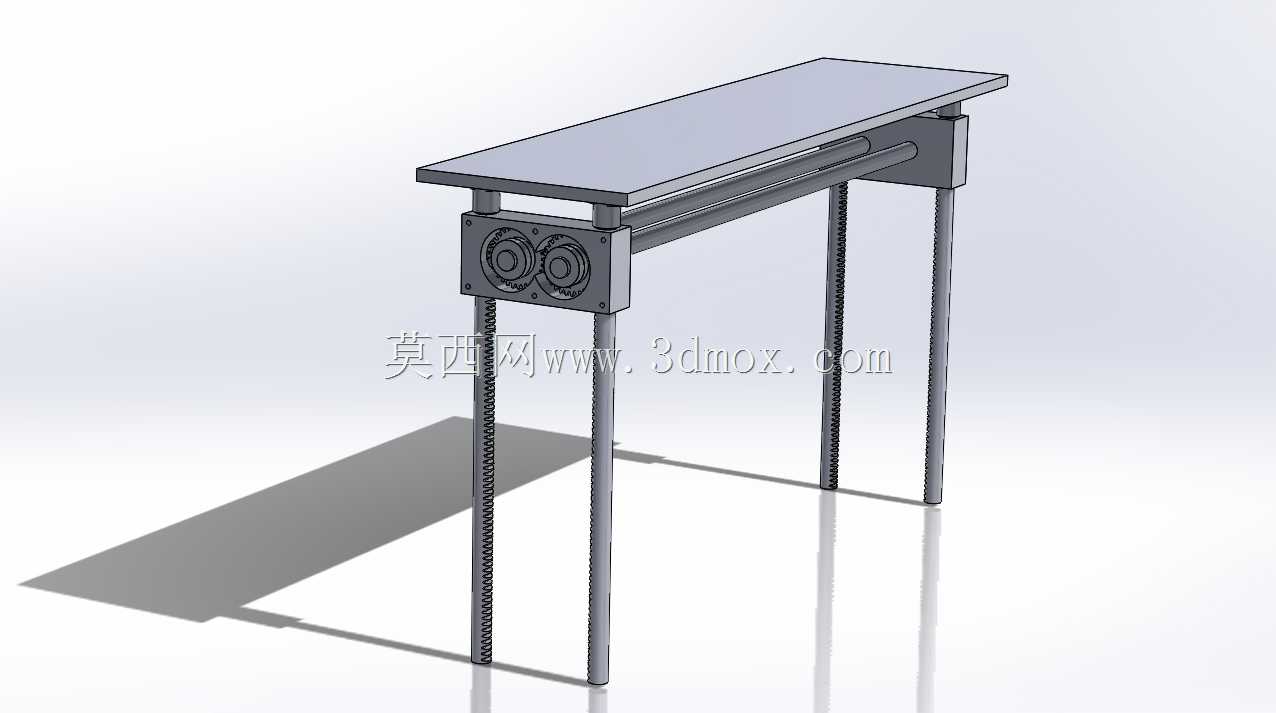

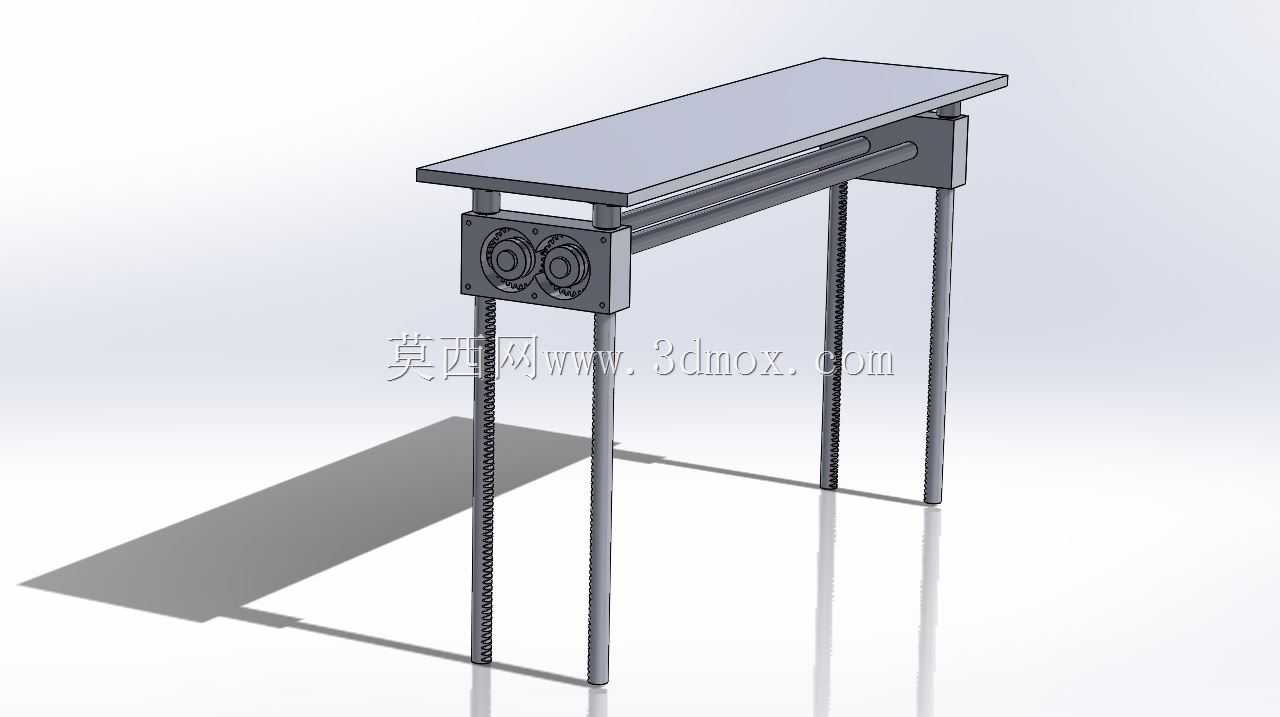

该升降工作台主要应用于轻工装配、电子元器件分拣、小型工件检测等产线工位，可根据操作人员身高、作业需求灵活调整台面高度，适配不同站姿、坐姿作业场景，也可嵌入小型自动化生产线作为高度可调的中转承载平台，解决固定高度工作台无法适配多工序作业高度差的问题。设备核心承载台面采用矩形平板结构，边缘做圆角过渡处理，避免工件剐蹭或人员磕碰，台面下方设置横向加强筋布局，保证承载时平面度偏差控制在合理范围内，常规工况下单面额定承载可满足中小尺寸工装、工件的放置需求。驱动部分采用双齿轮齿条同步传动结构，两根竖直齿条分别布置在台面两侧支撑位置，与固定在侧部箱体内部的齿轮啮合，箱体内部集成传动轴将两侧齿轮刚性连接，保证两侧升降动作完全同步，避免台面升降过程中出现卡滞、倾斜问题，侧部箱体预留手动驱动接口，也可根据需求加装伺服驱动组件实现电动高度调节。支撑部分采用四根竖直光杆作为导向结构，光杆与台面下方的直线轴承配合，升降过程中导向精度高，侧向晃动量小，齿条与导向光杆平行布置，保证传动过程中齿轮齿条啮合间隙稳定，不会出现偏载打齿的问题。设计过程中优先考虑安装边界的适配性，整体支撑跨度可根据常规产线工位宽度调整，底部支撑脚预留安装孔位，可直接固定在地面或配套设备机架上，台面最低高度适配常规坐姿作业需求，最高升降行程可覆盖大部分站姿作业的高度区间，无需额外垫高或裁切结构。建模过程中采用上下对称平面作为布局基准，所有传动件、支撑件均以对称平面为基准排布，既保证了两侧受力均匀，也降低了加工装配时的对位难度，齿轮与齿条的啮合参数按照通用机械传动标准选取，侧隙控制在合理范围，既保证传动顺畅，也避免反向间隙过大影响高度调节精度。箱体部分采用薄钢板折弯焊接结构，内部预留轴承安装位，传动轴通过深沟球轴承支撑在箱体两侧，转动阻力小，长期使用磨损量低，箱体外侧设置密封端盖，避免车间粉尘、碎屑进入传动区域影响齿轮啮合寿命。
