钣金加工机床专用冲孔折弯铣削刀具架

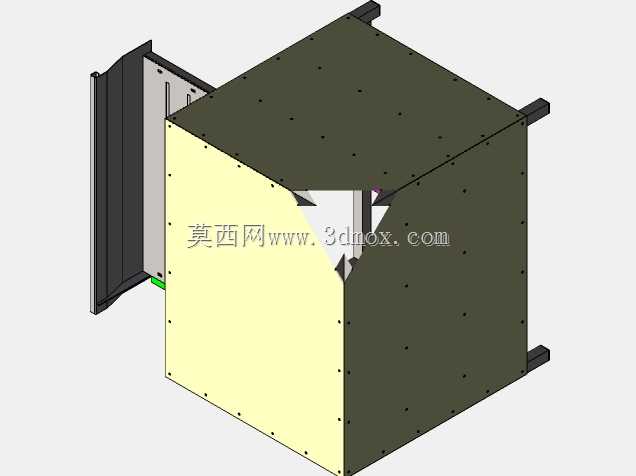

在钣金加工车间的数控冲床、折弯机、数控铣床工位旁，这类刀具架是衔接刀具管理与加工流程的核心配套工装，日常生产中，不同规格的冲孔冲头、折弯成型模、铣削刀柄刀头需要按加工工序就近归类存放，避免刀具混放导致的找刀耗时、刃口磕碰损坏问题，直接影响单批次零件的换刀效率与加工精度。从结构设计来看，这款刀具架采用封闭式钣金柜体搭配侧开抽拉式刀座的结构，柜体主体采用冷轧钢板折弯拼接成型，外表面做哑光喷塑处理，耐磨防刮同时避免反光干扰工位操作，柜体四周预留的安装支耳可直接固定在机床侧部的安装立面上，也可搭配脚轮放置在工位旁的通道侧，适配不同车间的工位布局需求。侧开的抽拉刀座采用定位孔阵列布局，不同孔径的定位孔可对应卡装不同柄径的冲孔冲头、铣刀刀柄，折弯模具则通过刀座上的卡槽做竖向定位，抽拉结构采用三节重载滑轨，满载状态下抽拉顺畅无卡顿，刀座拉出后可直接看到所有刀具的摆放位置，操作人员无需探身到柜体内部即可取放刀具，减少换刀时的动作幅度。柜体内部预留了防锈涂层的封闭存储空间，可存放暂时不常用的备用刀具，避免车间内的切削液雾气、粉尘附着在刀具刃口上造成锈蚀，柜体顶部的平面可临时放置待更换的刀具、加工辅料，拓展工位的临时置物空间。设计过程中重点考量了安装边界的适配性，柜体整体深度控制在450mm以内，避免突出机床侧部过多占用车间通行通道，抽拉刀座完全拉出后的总伸出量控制在600mm，适配常规机床操作位的站立空间，不会对操作人员的正常走动、工件转运造成干涉。刀座上的定位孔间距经过反复校核，相邻刀具放置后留有15mm以上的操作间隙，取放时不会碰到相邻刀具的刃口，同时每个定位孔旁预留了标签粘贴位，可标注对应刀具的规格、适用加工工序，方便新入职操作人员快速识别刀具。不同于开放式的刀具置物架，这款封闭式结构的刀具架能更好的保护精密刀具的刃口，在多班次连续生产的钣金加工场景下，可有效降低刀具的非正常损耗，减少因刀具损坏导致的生产停线时间，抽拉式的取放结构也符合人机工程学要求，操作人员取放刀具时无需弯腰或抬高手臂，长时间换刀操作也不易产生疲劳。柜体的拼接处采用满焊打磨处理，整体结构刚性充足，满载数十把刀具后不会出现柜体变形、滑轨卡滞的问题，安装支耳上的长圆孔设计可适配不同机床侧部的安装孔位，现场安装时无需重新打孔即可完成固定，降低现场安装的调整工作量。
