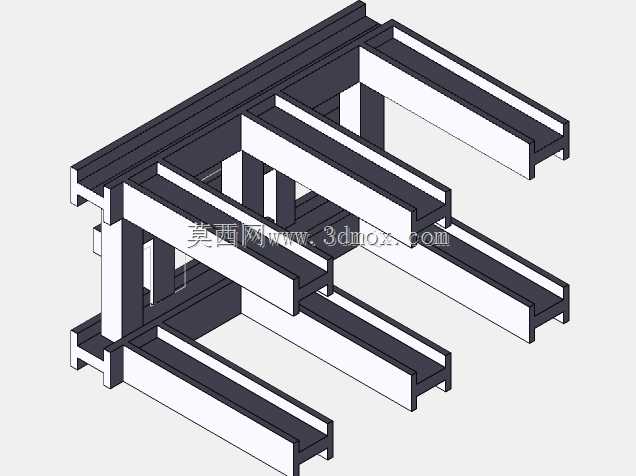

这类多层排布的机架悬臂结构,常应用在自动化生产线侧边的物料暂存工位、分拣设备的侧边承托段,或是大型加工设备的外延工装挂载位,主要承担分层承托工装板、待加工工件、外接功能模组的作用,可在不额外占用地面安装空间的前提下,拓展主设备的侧向作业承载范围。从结构设计逻辑来看,整体采用对称式分层悬挑布局,上下共设置多组平行的悬臂梁,每根悬臂梁均采用槽型截面的型材拼接而成,槽型结构的选型一方面可以降低整体构件自重,另一方面梁体自带的安装槽道可直接用于固定后续挂载的导轨、托盘、检测元件等配件,无需额外在梁体上打孔焊接,大幅降低现场装配的调整难度。设计过程中优先考虑了悬挑状态下的受力形变控制,相邻悬臂梁之间通过垂直方向的连接型材做刚性拉结,根部与主立柱框架采用满焊结合角件加固的连接方式,避免单侧负载过大时出现悬臂端部下挠的问题,每一层悬臂的间距预留了足够的操作空间,可兼容不同高度的工件挂载需求,同时层间的连接构件也可作为线缆、气路管线的布设通道,将设备配套的管线隐藏在结构内部,避免生产过程中管线剐蹭工件带来的安全隐患。在安装边界方面,该结构整体的根部安装面需与主设备的竖向框架做贴合固定,安装时需保证每根悬臂梁的上平面处于同一水平度公差范围内,避免后续挂载的托盘、输送组件出现倾斜卡滞的问题;悬臂向外延伸的长度可根据实际工位的作业范围做适配调整,当前结构的悬挑长度适配常规中小型工件的承托需求,若需承载大重量工件,可在悬臂下方额外增加斜向支撑构件提升整体负载能力。梁体的端部做了平齐收边处理,未设置外凸的尖锐结构,可避免车间人员通行时发生磕碰,同时端部预留的端板安装位可后续加装防护挡板、限位挡块等配件,适配不同场景的使用需求。这类结构在实际投产前,可通过三维建模提前模拟不同负载下的应力分布情况,对受力集中的根部位置做局部加强处理,平衡结构自重与承载能力之间的关系,减少不必要的材料冗余,同时也能提前验证各层悬臂之间的空间是否满足后续配套组件的安装要求,避免现场安装时出现空间干涉的问题。
- 上一篇:36英寸规格制块设备机架支腿套件
- 下一篇:钣金加工机床专用冲孔折弯铣削刀具架
- 全部评论(0)
- 模板大小 684.27 KB
- 售价 5金币
- 浏览次数
- 系统要求 CATIA,Other
- 软件分类 通用机械零部件
