RC伺服控制正齿轮齿条传动滑动门结构

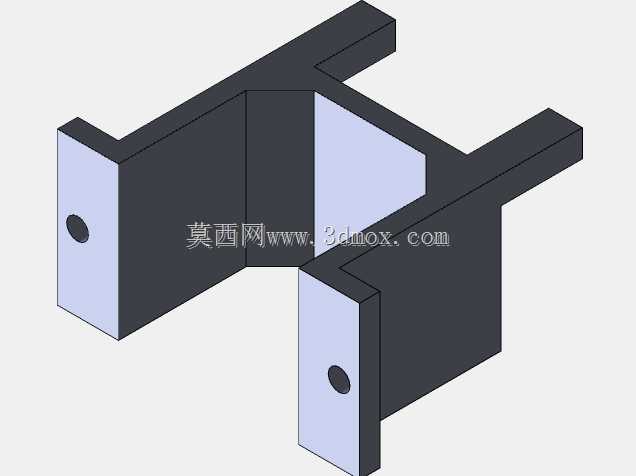

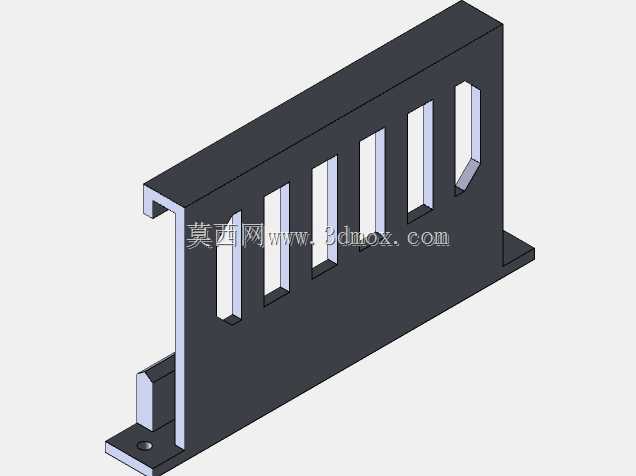

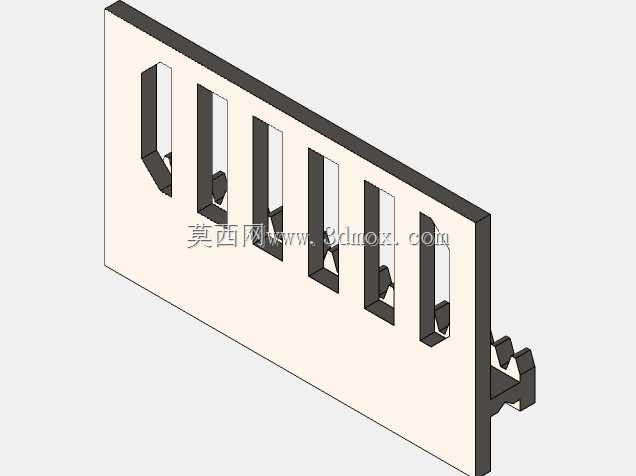

这类带伺服驱动的滑动门结构，常应用在小型自动化设备的工位防护隔断、精密检测仪器的舱门启闭、桌面级实验装置的防护挡板场景中，相比普通手动推拉门，它能实现精准的行程控制，可配合设备的运行逻辑自动完成开合动作，避免人工操作带来的对位偏差、安全隐患。从结构设计来看，门体主体采用一体化的板式承载结构，上面开设的多组长条镂空槽，一方面是为了减轻门体自身重量，降低驱动负载，另一方面也能在作为防护门使用时，方便操作人员观察内部设备的运行状态，同时减少门体移动过程中的风阻，提升运行平稳性。门体侧边设计的卡扣式安装挂耳，是和直线导向部件配合的安装接口，安装时不需要额外制作复杂的连接支架，直接卡入配套的导轨滑槽即可，能有效压缩安装空间，适配紧凑布局的设备内部空间。传动部分采用正齿轮和齿条的啮合传动方案，相比同步带传动，齿轮齿条的传动间隙更小，启停位置的重复精度更高，不会出现长期使用后带体松弛导致的定位偏移问题，RC伺服控制的驱动端可以根据实际使用需求，调整门体的开合速度、开合行程，还能设置多段停留位置，适配不同的工位操作需求。设计过程中需要重点控制齿轮和齿条的啮合中心距，预留合理的齿侧间隙，避免加工误差导致的卡滞问题，同时门体的导向安装面要和齿条的安装基准保持平行，否则会在门体移动过程中出现偏载，加剧齿轮和导向部件的磨损。门体的整体厚度控制在适配小型设备安装的尺寸范围内，侧边的挂耳结构突出量经过优化，不会在门体全开状态下和设备内部的其他元器件产生干涉，安装边界可以直接贴合设备的框架立面，不需要额外预留过多的安装避让空间。在实际选型适配时，可根据设备的防护开口宽度调整门体的长度尺寸，对应的齿条长度、伺服的行程参数也可同步匹配，镂空槽的数量和尺寸也能根据观察需求、减重需求做灵活调整，整体结构的零件数量少，加工和装配难度低，适合批量应用在各类小型自动化设备、精密仪器的防护隔断场景中。
