可折叠铝制EAS机架结构设计方案

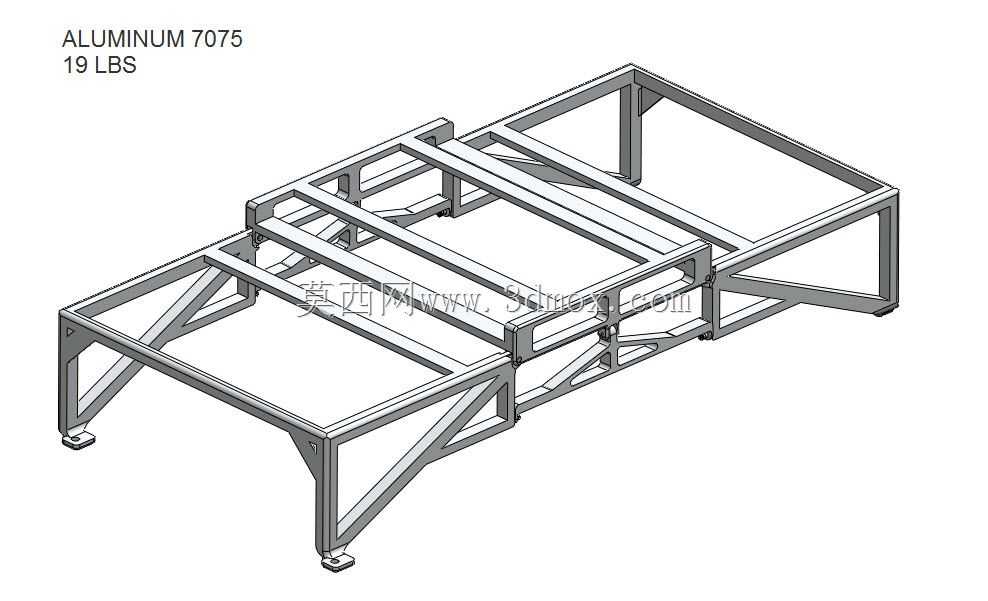

在零售门店EAS防盗系统的现场部署作业中，传统一体式防盗检测机架往往存在运输体积大、现场搬运困难、狭小通道无法顺利通过的痛点，这款可折叠铝焊接机架正是针对这类场景痛点完成的结构设计。从实际使用需求出发，机架主体采用铝合金焊接成型，在保证结构抗扭刚度满足检测模块安装要求的前提下，尽可能压缩了自身重量，方便现场施工人员单人完成搬运与初步定位。

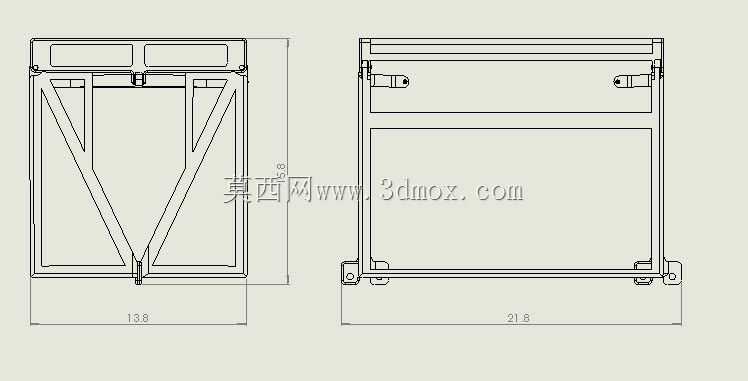

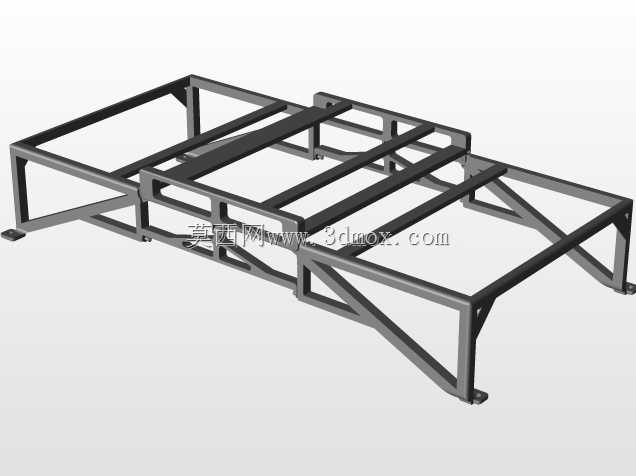

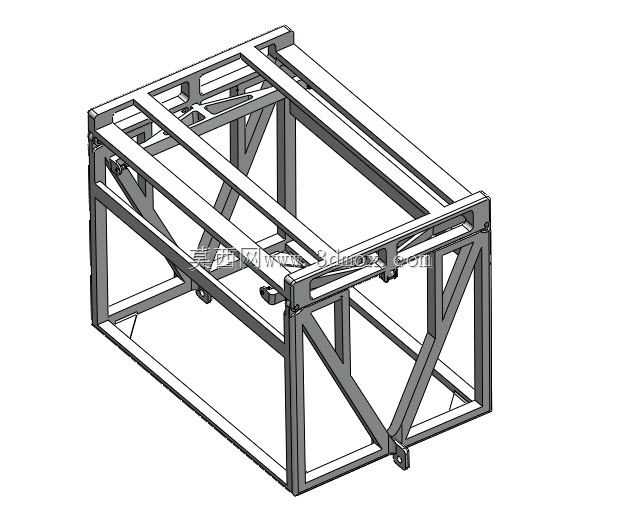

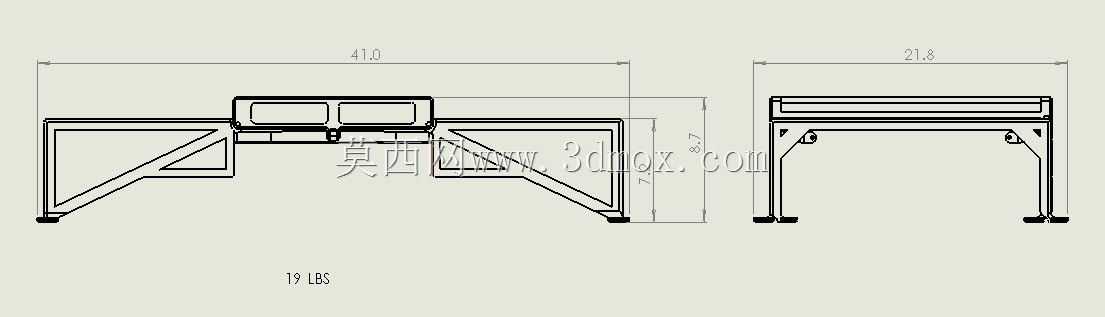

结构设计上，机架设置了可靠的定位销轴结构，在折叠状态下销轴可锁定折叠关节，让整个机架收拢为紧凑的扁平形态，收拢状态下宽度尺寸仅138单位，能够轻松通过常规门店的消防通道、电梯轿厢以及狭窄的仓储通道，大幅降低跨区域调运、上门安装的物流成本。当机架运输到安装点位展开后，整体宽度达到218单位，足够容纳常规商超的出入口通行宽度，满足顾客正常通行时的防盗检测覆盖范围要求。

展开后的机架需要完成与侧架的固定连接，设计中采用外加螺钉搭配T形杆的锁紧结构，不需要复杂的专用安装工具，施工人员使用常规内六角扳手即可完成锁紧固定，连接后的框架整体抗侧向晃动能力强，不会因为日常通行中的轻微触碰出现检测角度偏移，保证EAS检测天线的信号覆盖范围稳定。

从安装边界来看，机架底部设置了带安装孔的固定支脚，支脚位置预留了地面膨胀螺栓安装的调节余量，能够适配不同门店地面的微小高度差，不需要额外加工过渡垫块即可完成水平调平。折叠关节处的间隙经过严格控制，展开后关节处的形变量控制在检测设备允许的安装公差范围内，不会因为折叠结构的存在影响检测模块的安装精度。

不同于市面上常见的塑料材质折叠支架，这款全铝焊接的机架在长期使用中不会出现塑料老化、关节松旷的问题，即使在门店出入口高频次的人员通行场景下，也能保持长期的结构稳定性，减少后期运维的调整频次。同时折叠结构的设计也让门店在需要调整出入口布局、临时拓宽通道时，能够快速松脱连接螺钉，将机架折叠收纳，不需要完全拆卸整套检测设备，大幅提升了场地调整的灵活性。
