58×72晶圆厂机架支腿套件结构设计

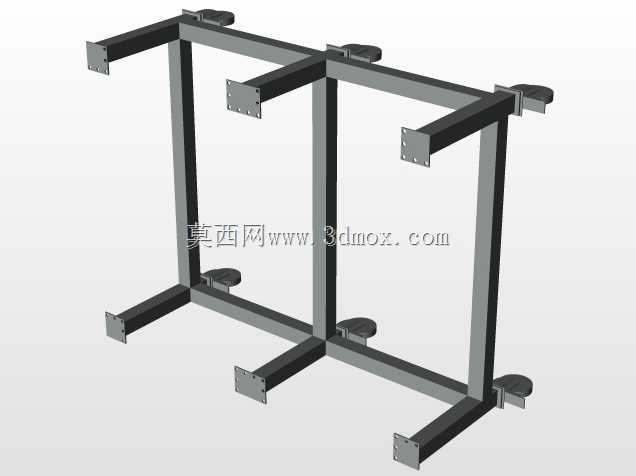

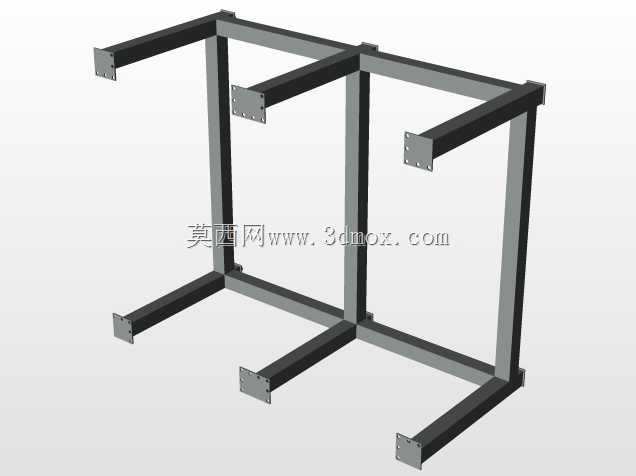

这套支腿套件是面向晶圆厂生产场景定制的承载支撑结构，主要适配58×72规格的晶圆厂模块安装需求，在半导体制造车间的洁净生产环境中承担上层功能模块的承重、定位与隔振基础作用。从结构设计逻辑来看，整体采用对称式双组框架布局，主体支撑构件选用标准矩形空心型钢加工，兼顾结构刚性与自重控制，避免过重的支撑结构对车间地坪造成局部载荷超标，同时矩形截面的型材在焊接加工时具备更好的拼接基准面，能有效控制组焊后的形位公差。

支腿的上下连接端均设计了带安装孔的法兰连接板，上端法兰用于和上层晶圆处理模块的底部安装位精准对接，孔位排布匹配对应模块的安装基准，安装时可通过螺栓实现快速定位锁紧，无需现场配钻；下端法兰则用于和车间地坪的预埋安装板或者可调脚杯连接，可根据现场地坪的水平度偏差调整支撑高度，保证上层模块的安装水平度满足晶圆生产的精度要求，避免因支撑倾斜导致晶圆传输、处理过程中出现对位偏差。

从安装边界来看，整体支撑框架的横向跨度、纵向深度完全匹配58×72规格模块的底部安装尺寸，支腿的外伸悬臂长度经过载荷校核，在承受上层模块满载重量时，悬臂端的挠度变形量控制在半导体设备允许的精度范围内，不会因长期承载出现塑性变形。框架的中间设置了横向连接横梁，将两组独立的支腿框架连为整体，大幅提升整体结构的抗扭性能，即使在车间设备运行产生微振动的环境下，也能保证支撑结构的稳定性，减少振动传递到上层晶圆处理模块，避免振动影响晶圆加工的良率。

设计过程中充分考虑了洁净车间的使用要求，所有型材拼接处均采用连续满焊后打磨抛光处理，不存在积尘的死角，表面处理选用适合洁净环境的涂层，不会产生掉屑、挥发物污染车间洁净度。支腿的排布间距预留了管线穿行空间，车间的动力线缆、真空气路、工艺管路可从支腿框架的中空区域排布，无需额外设置管线支架，优化了设备周边的空间利用率，也避免管线外露带来的清洁不便问题。

在结构校核阶段，针对晶圆厂常见的动静态载荷场景做了对应验算：静态下承受上层模块满载重量时，各型材的应力远低于材料许用应力，安全系数满足半导体设备的设计规范；动态下模拟车间传输设备运行、人员走动带来的振动激励，结构的固有频率避开了车间常见的振动频率区间，不会产生共振问题。连接法兰的螺栓规格选用也经过剪切、拉伸强度校核，保证在设备长期运行、偶尔的检修拆装过程中，连接可靠性不会下降。
