多工位立式钢瓶承托固定支架结构设计

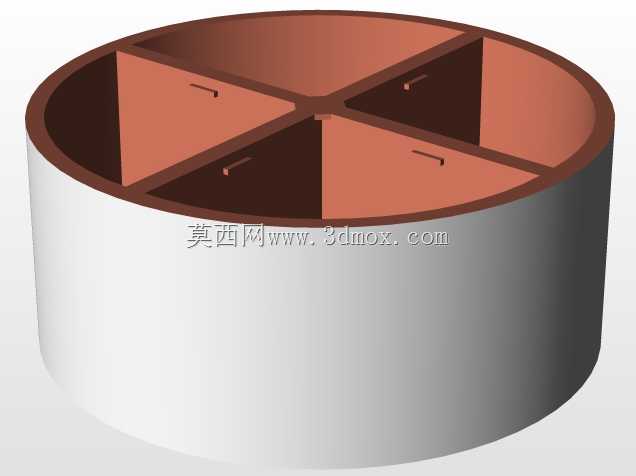

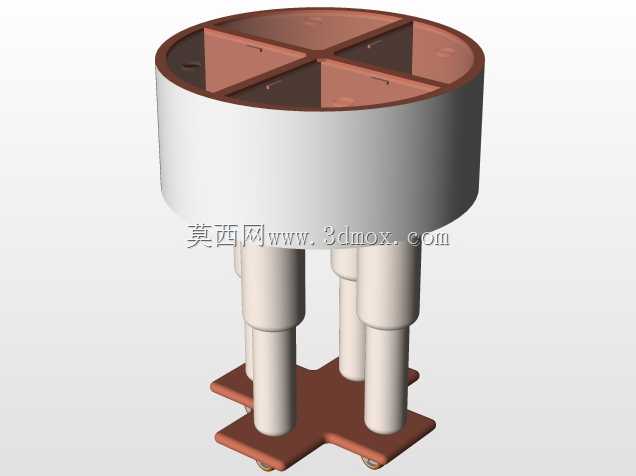

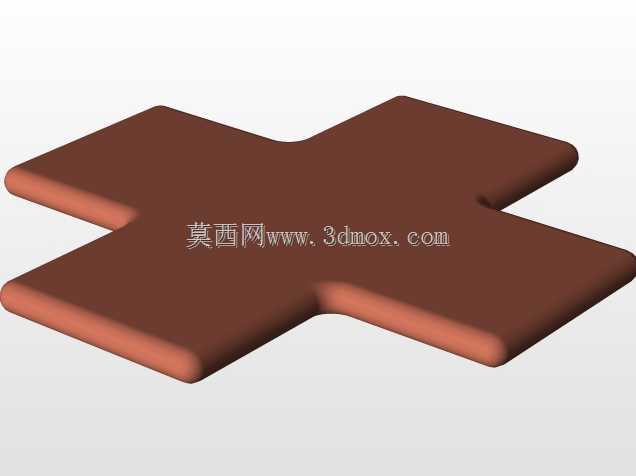

这款立式多工位承托支架，主要面向工业生产车间内钢瓶类柱状容器的定点存放、工位周转配套场景使用，日常可适配气体充装工位、生产车间气源存放区、实验室集中供气点位的容器固定需求，解决零散钢瓶摆放易倾倒、工位排布杂乱、转运时定位不准的实际问题。从结构设计逻辑来看，整体采用上下分体式承载思路，上部为圆筒形围挡结构，内部设置十字形分隔筋，将筒内空间均匀分割为四个独立的容纳腔，每个腔体可单独容纳一个钢瓶的上部瓶身，十字筋的高度设置为筒身高度的三分之一，既能够对瓶身形成足够的侧向限位，避免相邻钢瓶在取放、轻微晃动时发生碰撞剐蹭，又不会因为围挡过高增加钢瓶取放的操作难度，操作人员在更换钢瓶时无需过度抬升瓶体即可完成对位放入。下部支撑结构采用四根等长的柱状支撑腿，将上部围挡结构抬离安装基面一定高度，支撑腿的排布对应四个容纳腔的中心位置，每根支撑腿可单独承接对应工位钢瓶的竖向载荷，避免载荷集中在筒身底部焊缝位置造成结构变形，支撑腿底部连接十字形安装底座，底座的每个支脚对应一根支撑腿，支脚末端预留平整的安装贴合面，可通过膨胀螺栓与混凝土地面、钢制工作台面完成刚性固定，安装底座的十字形结构在保证支撑稳定性的前提下，尽可能减少了与安装基面的接触面积，降低了基面平整度不足对安装精度的影响，同时也方便日常清理支架底部的积尘、杂物。在实际选型适配时，上部圆筒的内径尺寸可根据常用钢瓶的外径做适配调整，预留3-5mm的配合间隙，既方便钢瓶顺利放入，又能控制瓶身的晃动幅度在安全范围内，支撑腿的高度设置可结合现场操作的 ergonomic 需求调整，常规工位使用时将钢瓶顶部阀门位置调整到操作人员腰部以上、肩部以下的高度区间，减少操作人员开关阀门、接驳气管时的弯腰、抬臂幅度，降低长期操作的疲劳感。结构的材质选型上，筒身、分隔筋、支撑腿与安装底座可统一采用碳钢焊接成型，焊接完成后做除锈喷塑处理，适配车间内常规的防腐蚀、防磕碰使用需求，若用于洁净车间、有防腐要求的化工场景，也可更换为304不锈钢材质焊接制作，无需额外做表面涂层处理即可满足使用要求。在安装边界方面，这款支架的整体占地投影为圆形，安装时需要在支架周边预留至少200mm的操作空间，方便钢瓶的垂直吊装、人工抬放操作，支架固定完成后需要保证上部筒身的水平度偏差不超过1度，避免长期偏载造成支撑腿变形、固定螺栓松动，日常使用时每个工位的承载重量不超过单根支撑腿的额定载荷上限，取放钢瓶时尽量垂直起吊，避免侧向撞击上部围挡的筒壁与十字分隔筋，防止结构变形影响后续的钢瓶对位放入。
