制砖设备用30×42规格机架支腿套件

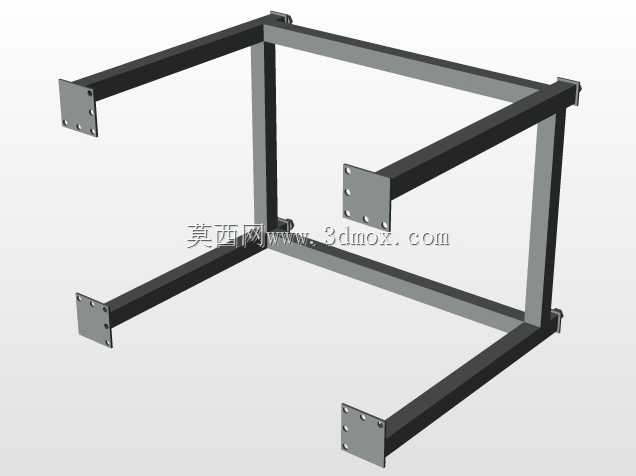

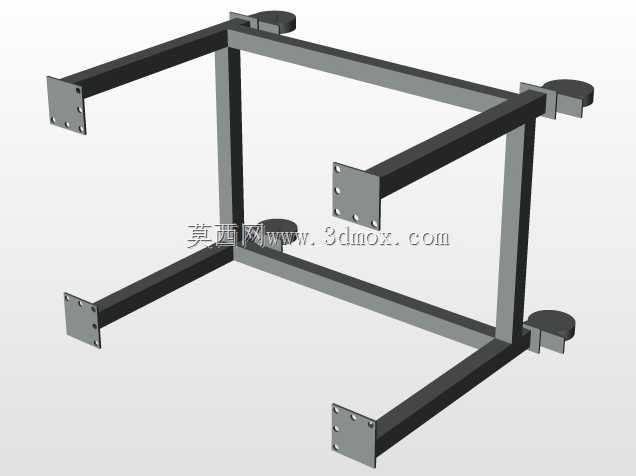

这套支撑构件主要面向制砖生产场景的设备配套需求，作为制砖机主机的下部承载支撑结构使用，承担整机工作过程中的静载荷与成型作业时的振动动载荷，是保障制砖设备运行稳定性的核心基础构件。设计阶段优先考虑了制砖车间多粉尘、存在成型振动的工况特点，整体采用矩形管材拼接成型，四根向外延伸的支腿端部统一配置带安装孔的法兰连接板，安装时可直接通过螺栓与设备主机底部的对应安装位锁紧固定，无需现场额外焊接调整，能大幅缩短设备现场组装的工时。从安装边界来看，支腿向外延伸的跨度适配30×42规格的主机安装基面，支腿垂直段的高度预留了足够的设备底部操作空间，方便后期对主机下部的出料、传动部件进行检修维护，同时支腿底部的安装板也预留了与地面基础预埋件连接的孔位，可根据车间实际地面条件选择二次灌浆固定或者膨胀螺栓固定两种安装方式。结构设计上采用了对称式的框架布局，四根支腿的受力路径直接传递到下部的矩形连接框上，整体框架没有多余的冗余结构，在保证整体刚性的前提下尽可能控制了构件自重，避免不必要的材料浪费。每一处管材拼接的位置都做了满焊处理的工艺预留，建模时对焊缝的位置做了避空设计，不会出现安装时与主机其他部件干涉的情况，端部法兰板上的安装孔采用了长圆孔与圆孔组合的配置，允许安装时存在小范围的位置偏差，降低了现场安装的对位难度。实际应用中，这类支腿套件除了配套全新制砖设备的生产组装，也可作为老旧设备的替换备件使用，当原有设备支腿出现长期振动导致的变形、焊缝开裂问题时，可直接整套更换，无需对原有主机结构做改动，能快速恢复设备的安装精度，减少停机维修的时间。建模过程中对每一处管材的壁厚、法兰板的厚度都按照实际承载需求做了参数化设置，可根据不同吨位的制砖设备载荷需求快速调整对应板材、型材的规格参数，适配不同型号的制砖机配套需求。
