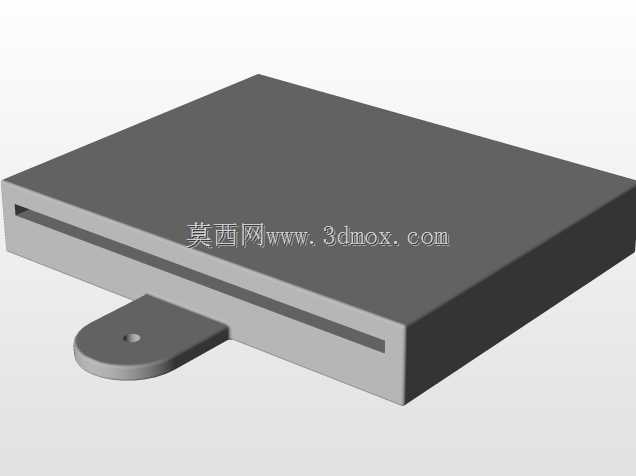

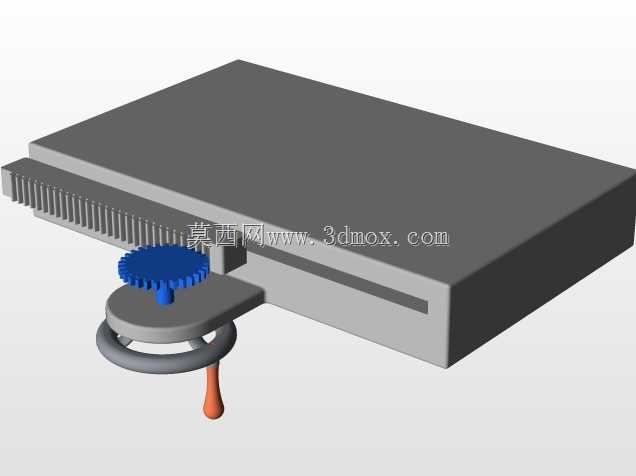

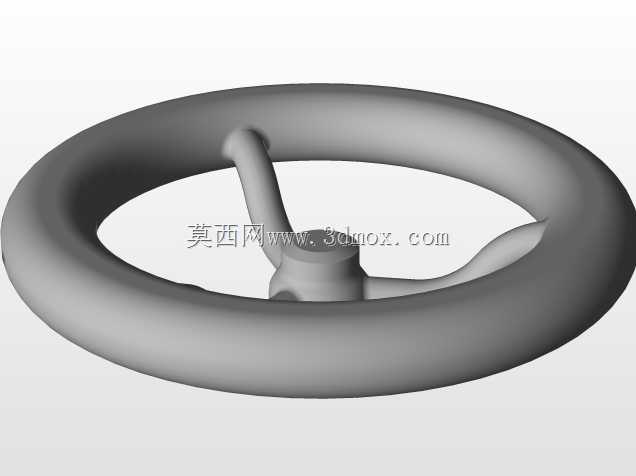

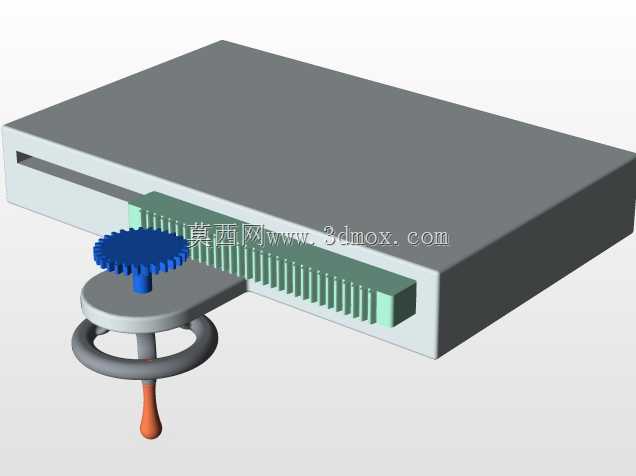

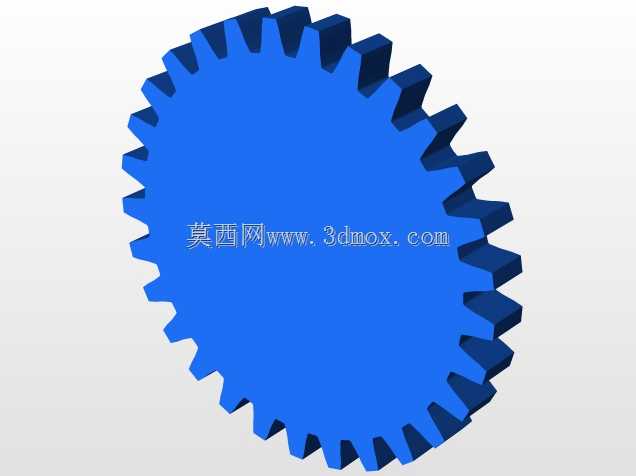

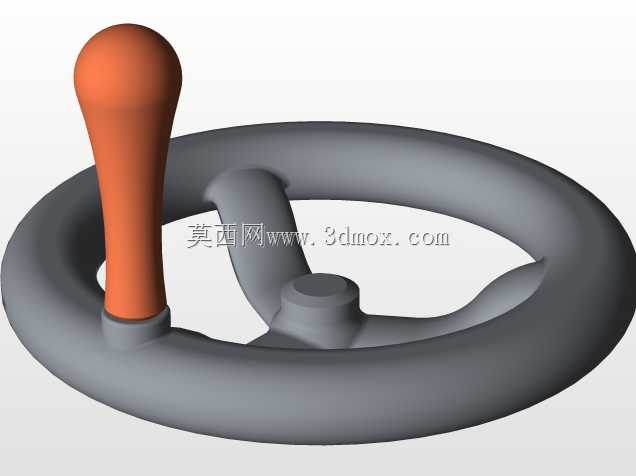

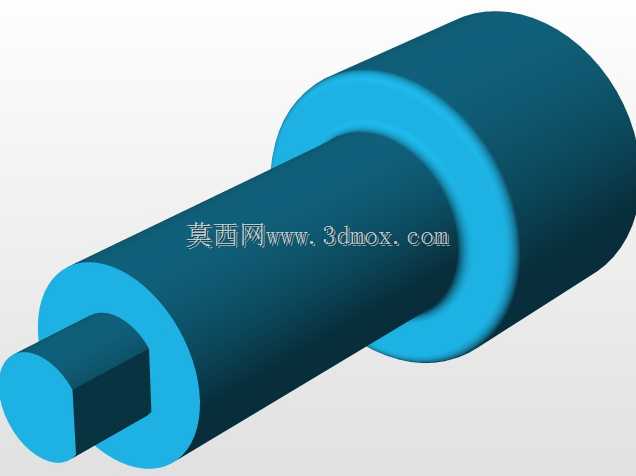

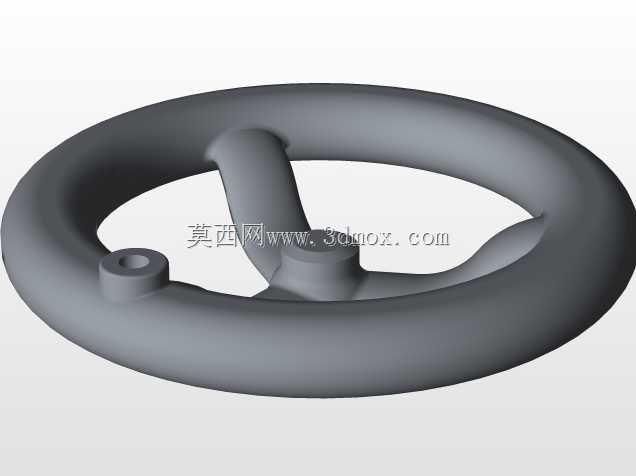

这套齿轮齿条传动结构采用环形轮体搭配立式操纵手柄的布局,在手动调节类设备中应用十分广泛,常见于中小型机床的进给调节单元、轻工设备的档位切换机构、输送线的手动张紧调节工位,也可作为教学演示教具用于机械原理课程的传动结构展示。从实际使用场景来看,这类结构不需要额外配置动力源,完全依靠操作人员扳动手柄实现动力输入,通过齿轮与齿条的啮合传动,将手柄的回转运动转化为齿条的直线往复运动,或是反向将直线输入转化为回转输出,适配无气源、无电源的简易操作工位,也可作为自动化设备的应急手动操作单元,在设备断电、检修状态下完成位置微调,避免自动机构卡滞引发的设备故障。设计过程中优先考虑了手动操作的人机工程需求,立式操纵手柄的握持段采用圆润的椭球收尾,表面做了等直径的柱面过渡,操作人员握持施力时不会出现硌手的问题,手柄与环形轮体的连接位置做了沉台嵌入设计,既保证了连接强度,也避免了连接部位突出剐蹭操作人员衣物。环形轮体的轮缘做了等截面的圆弧过渡,轮辐采用三辐式对称布局,在保证整体结构刚度的前提下尽可能减少材料用量,降低手动操作时的转动惯量,操作人员扳动时不需要施加过大的启动力矩。齿轮与齿条的啮合参数按照中等载荷手动传动场景匹配,齿侧间隙控制在手动操作无明显空程的范围内,既不会因为间隙过小出现卡滞,也不会因为间隙过大导致调节精度不足。安装边界方面,环形轮体的中心设置了标准的轴孔安装位,可直接与设备的固定转轴配合,轴孔顶部的凸台可用于安装轴向定位件,限制轮体的轴向窜动;齿条的安装面预留了标准的紧固件安装孔位,可直接固定在设备的滑动工作台面上,不需要额外设计转接安装板。整套结构的运动行程匹配常规手动调节的需求,转动环形轮一圈对应的齿条直线位移经过参数优化,既不会因为传动比过小导致调节效率太低,也不会因为传动比过大导致调节精度难以控制,操作人员可通过手柄的转动角度直观判断调节位移量,不需要额外配置刻度标识即可完成粗定位操作。结构的所有棱角位置都做了倒钝处理,没有尖锐的凸起结构,日常操作、检修过程中不会出现划伤风险,外露的传动部位可根据使用需求加装简易防护罩,避免加工碎屑、灰尘落入啮合齿面造成齿面磨损,延长结构的整体使用寿命。
- 上一篇:多工位立式钢瓶承托固定支架结构设计
- 下一篇:141齿长行程直线传动齿条刺
- 全部评论(0)
- 模板大小: 4.54 MB
- 售价:5金币
- 下载次数: 19
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 齿轮
