剖分式带座滑动轴承安装支座结构

　　在常规机床主轴传动、中小型输送线辊筒支撑、轻工设备传动轴系的布置场景里，这类剖分式轴承支座是应用频次极高的支撑部件，区别于整体式轴承座的拆装局限，它的上下分体结构能在轴系已经完成齿轮、带轮等端部零件装配的前提下，不用拆解轴上组件就可以完成轴承的安装、检修与更换，大幅降低产线运维的拆装工作量。从实际功能来看，这个支座核心作用是为滑动轴承或者小型滚动轴承提供稳定的安装定位基准，同时把轴系运转过程中产生的径向载荷、少量冲击载荷均匀传递到设备安装机架上，避免轴系出现挠曲变形，保证传动过程中轴的回转精度保持在设计允许范围内。

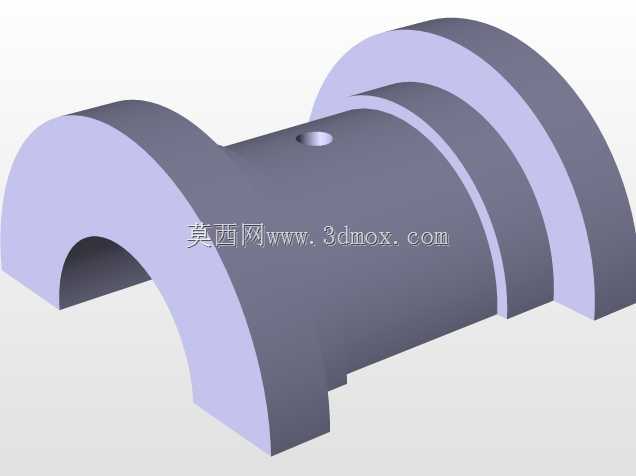

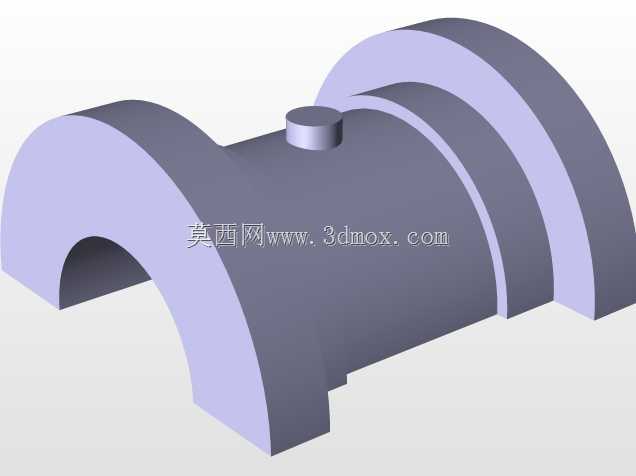

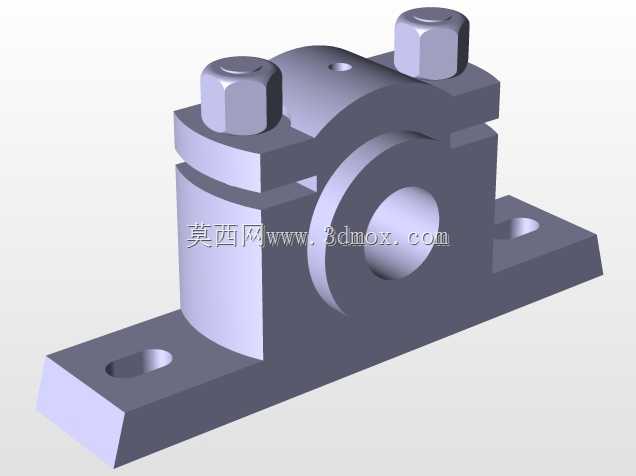

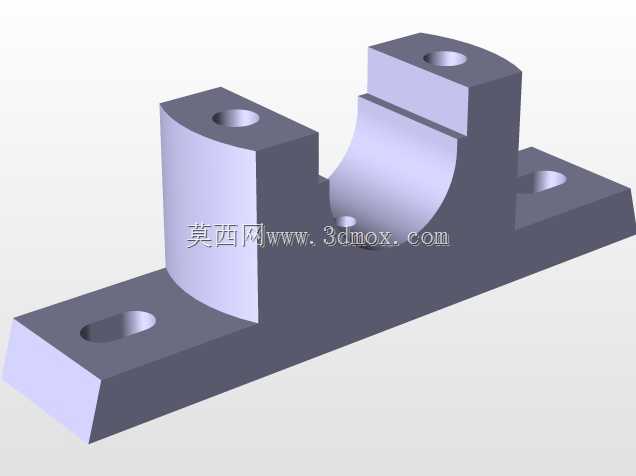

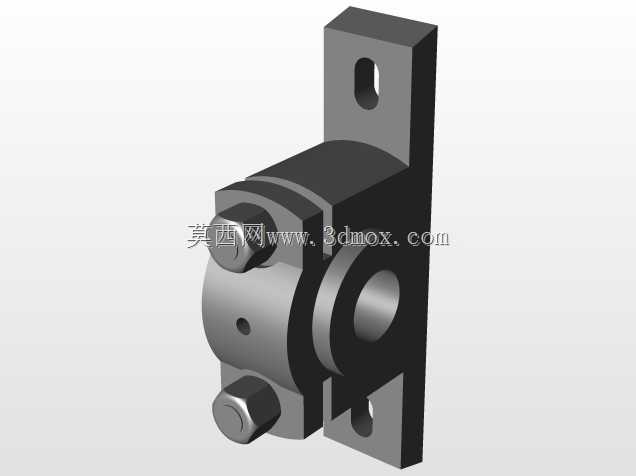

　　设计层面首先考虑的是安装与维护的便捷性，上盖和底座通过两个六角头螺栓实现锁紧，螺栓的预紧力可以根据实际使用的轴承游隙要求进行调整，既不会因为压合力过大导致轴承外圈变形卡滞，也不会因为锁紧力不足出现运转过程中盖体松动、轴承外圈跑圈的问题。底座上开设的两个长条形安装孔，是特意预留的安装调整余量，现场安装时可以顺着孔的长度方向微调支座的轴向位置，补偿轴系加工或者机架安装时积累的位置误差，不用对安装基面进行二次锉修或者扩孔，降低现场装配的难度。中间的轴承安装腔采用了半圆对合的结构，加工时上下座的合面需要经过配研处理，保证合模之后内腔的圆柱度误差控制在公差范围内，避免轴承装入后出现局部卡滞、受力不均的情况。

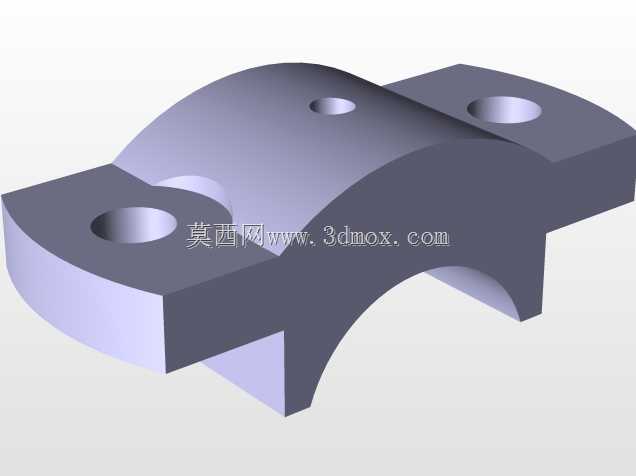

　　从安装边界尺寸来看，底座的底面是整个部件的安装基准面，加工时需要保证平面度要求，和机架安装面贴合后不能出现明显缝隙，否则锁紧安装螺栓后会导致底座变形，挤压轴承内腔改变原有配合精度。两个安装螺栓孔的中心距、轴承腔的中心高是最核心的安装尺寸，中心高直接决定了轴系的安装高度，需要和配套的传动部件中心高匹配，避免轴系出现附加的弯曲应力；螺栓孔的间距要和机架上预设的安装螺孔位置对齐，长孔的宽度比配套安装螺栓的大径大1到2毫米，长度方向预留3到5毫米的调整量，足够抵消常规的加工装配误差。上盖顶部开设的小油孔是用来加注润滑脂的，日常运维时不用拆开上盖就可以直接向轴承内部补充润滑介质，延长轴承的连续运转周期。

　　实际选型使用时，要注意这个支座适配的轴径范围，以及对应的额定径向载荷，不能超出载荷上限使用，否则会出现底座断裂、合面错位的问题。如果应用在有冲击载荷的工况下，还需要在合面之间加装定位销，承受横向剪切力，避免螺栓受剪出现断裂。整个部件的结构没有多余的复杂曲面，所有加工面都是规则的平面和圆柱面，加工工艺性好，普通的铣削、钻削、镗削设备就可以完成全部加工工序，制造成本可控，适合批量生产应用。在装配时要注意上下盖的合面不能有杂质、毛刺，否则合模后会导致轴承腔失圆，直接影响轴的回转精度，严重时会出现轴承发热、过早磨损报废的情况。
