汽车传动系统齿轮支撑支架结构设计

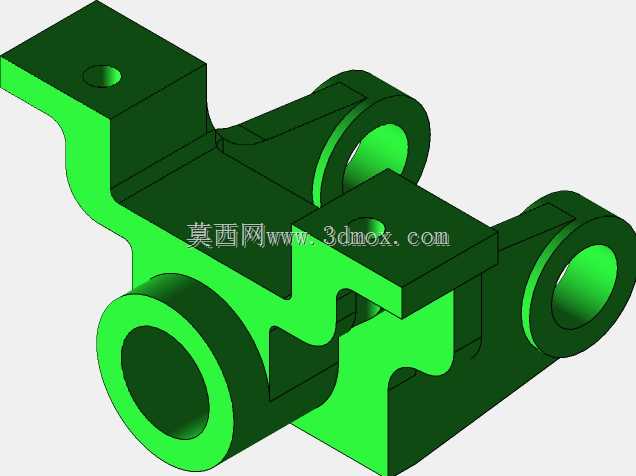

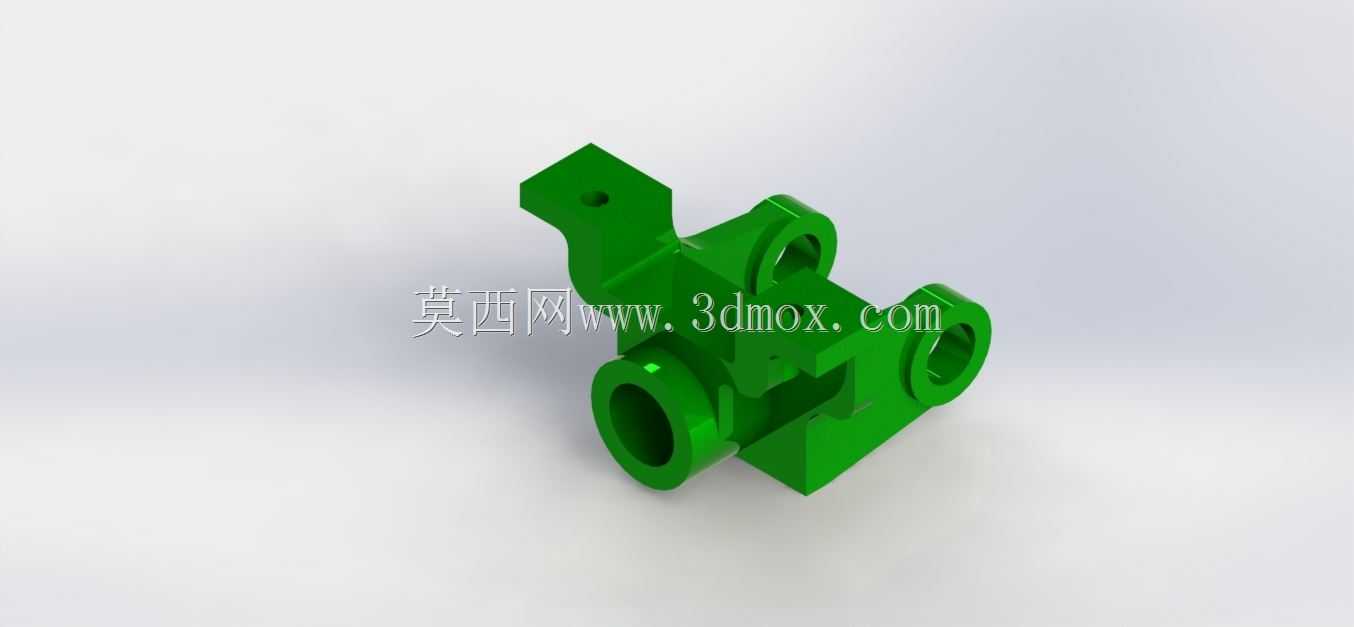

这款齿轮支撑支架主要应用于汽车手动变速器的传动组布局中，承担着固定中间轴齿轮组、限定传动齿轮轴向窜动间隙的核心作用，在前置前驱车型的变速器输入端布局中，这类支架需要同时兼顾支撑刚度与装配容错空间，避免齿轮啮合过程中因支架形变导致的啮合异响、齿面偏磨问题。从结构设计逻辑来看，支架采用了分体式安装基面与双轴孔支撑的组合构型，两个带同轴度要求的轴孔分别对应不同传动比的齿轮安装位，孔位内侧预留了轴承安装的止口台阶，台阶深度严格匹配深沟球轴承的外圈厚度，装配时轴承外圈与支架孔位采用过渡配合，既能保证轴承外圈无相对转动，又能避免压装过程中出现孔壁开裂的问题。上方两个带沉孔的安装基面是支架与变速器壳体的连接位，沉孔深度刚好覆盖连接螺栓的头部高度，避免螺栓突出干涉周边齿轮的转动轨迹，两个安装面之间设置了弧形过渡的加强筋结构，筋板厚度根据有限元受力分析结果设定，在齿轮传递峰值扭矩时，支架安装面的形变量控制在0.02mm以内，完全满足齿轮啮合的同轴度要求。支架中部的镂空结构并非单纯为了减重，而是预留了变速器润滑油的流通通道，齿轮运转过程中飞溅的润滑油可以通过镂空区域直接冲刷到轴承位置，保证轴承在持续运转过程中得到充分润滑，同时镂空结构也能减少支架整体的热变形量，避免变速器长时间工作后因热胀冷缩导致轴孔同轴度超差。在安装边界的尺寸设定上，两个轴孔的中心距严格匹配对应齿轮组的中心距公差要求，孔位的圆柱度公差控制在0.008mm以内，安装基面与轴孔轴线的平行度公差不超过0.01mm，保证支架安装到壳体后，齿轮啮合的接触斑点位置处于齿面中部区域。支架的边角位置全部做了R2以上的圆角过渡，既避免了加工过程中出现应力集中导致的零件开裂，也能减少装配过程中锐边划伤操作人员、刮损密封件的风险。这类支架在实际装车过程中，需要先将轴承压装到对应轴孔内，再依次装入齿轮、挡圈、同步器组件，最后整体扣合到变速器壳体的安装定位面上，通过两个螺栓完成紧固，装配完成后需要手动转动齿轮组，确认无卡滞、异响后才能进入下一装配工序。
