58×60晶圆厂机架支腿支撑套件

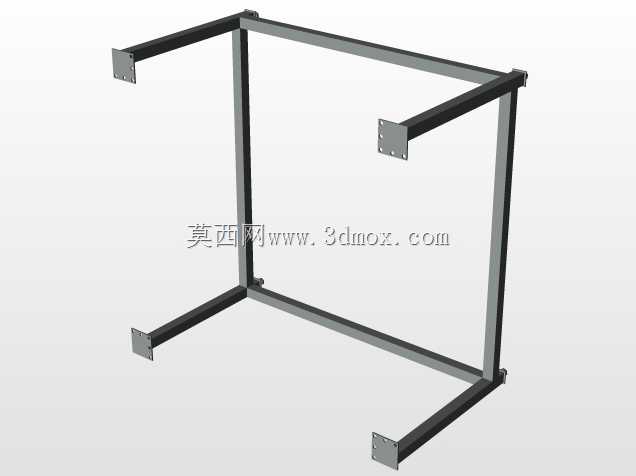

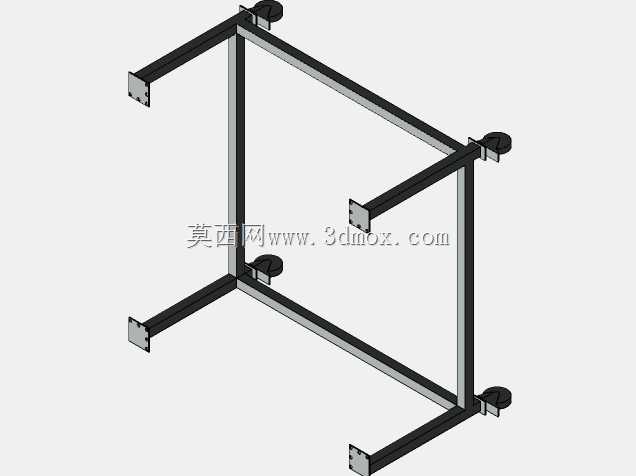

这套支撑结构主要面向晶圆生产厂区的模块安装场景，是专门适配58×60规格晶圆厂模块的配套支腿组件，在半导体生产车间的洁净产线布局中，这类支撑件承担着模块承载、安装定位、高度适配的核心作用，区别于通用设备机架，它的安装点位完全匹配对应晶圆模块的底部固定孔位，不需要现场二次打孔改制，能大幅缩短产线模块的部署周期。从结构设计逻辑来看，整体采用矩形管材拼接成框型支撑结构，四根向外延伸的支腿端部都预设了带安装孔的法兰固定面，两个固定面分别对应上方模块的底部连接位、地面的膨胀螺栓固定位，上下连接面的孔位同轴度公差控制在0.2mm以内，避免安装时出现螺栓强行别劲的问题，保障长期承载下的结构稳定性。支腿的外伸长度经过受力核算，在满负载承载对应晶圆模块时，整体结构的最大形变不超过0.5mm，不会因为支撑形变影响上方晶圆处理模块的运行精度，毕竟晶圆生产环节对设备的水平度、振动偏移量要求极高，哪怕毫米级的形变都可能导致晶圆传输对位偏差，造成生产良率下降。安装边界方面，这套支撑套件的整体占地尺寸完全适配58×60规格的晶圆模块投影范围，支腿外沿不会超出模块本体的安全通道预留边界，在洁净车间紧凑的产线布局中，不会额外占用通行空间，也不会和周边的管线、辅助设备产生干涉。结构的竖向高度经过标准化设计，刚好匹配晶圆厂产线的统一操作高度，操作人员在模块前进行上下料、日常巡检操作时，不需要弯腰或者抬臂适配高度，符合人机工程学要求。管材的连接处采用满焊后打磨整平的工艺处理，没有突出的焊瘤或者尖锐边角，既避免洁净车间内积尘难以清理的问题，也防止安装维护过程中剐蹭人员或者划破无尘服。端部的固定法兰面都做了铣平处理，保证和连接面的完全贴合，不会出现局部间隙导致的支撑不稳，固定孔采用长圆孔与圆孔组合的设计，允许安装时存在小范围的位置偏差，降低现场安装的对位难度，哪怕地面预埋的膨胀螺栓存在少量位置偏移，也能顺利完成安装，不需要重新扩孔或者返工。整个支撑结构没有多余的装饰性设计，所有结构特征都服务于承载、安装、适配的核心功能，表面做了防静电喷塑处理，避免静电积累对晶圆生产环节造成静电损伤，完全适配半导体洁净车间的使用环境要求。
