工业管路配套弧形支撑软管托架

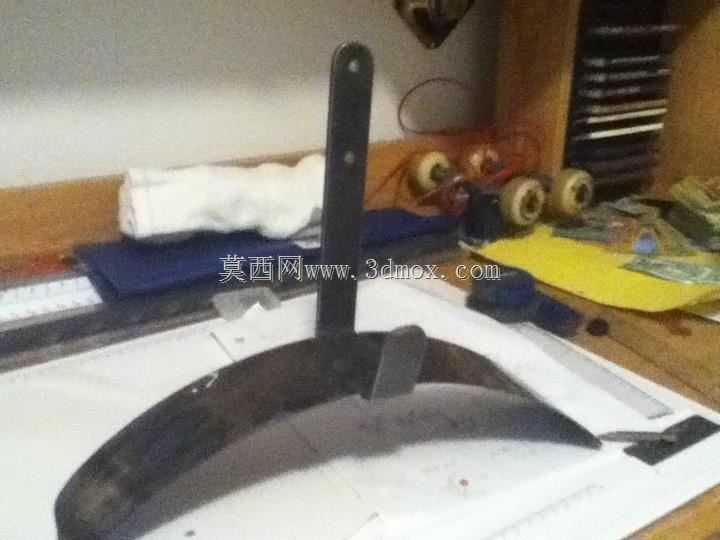

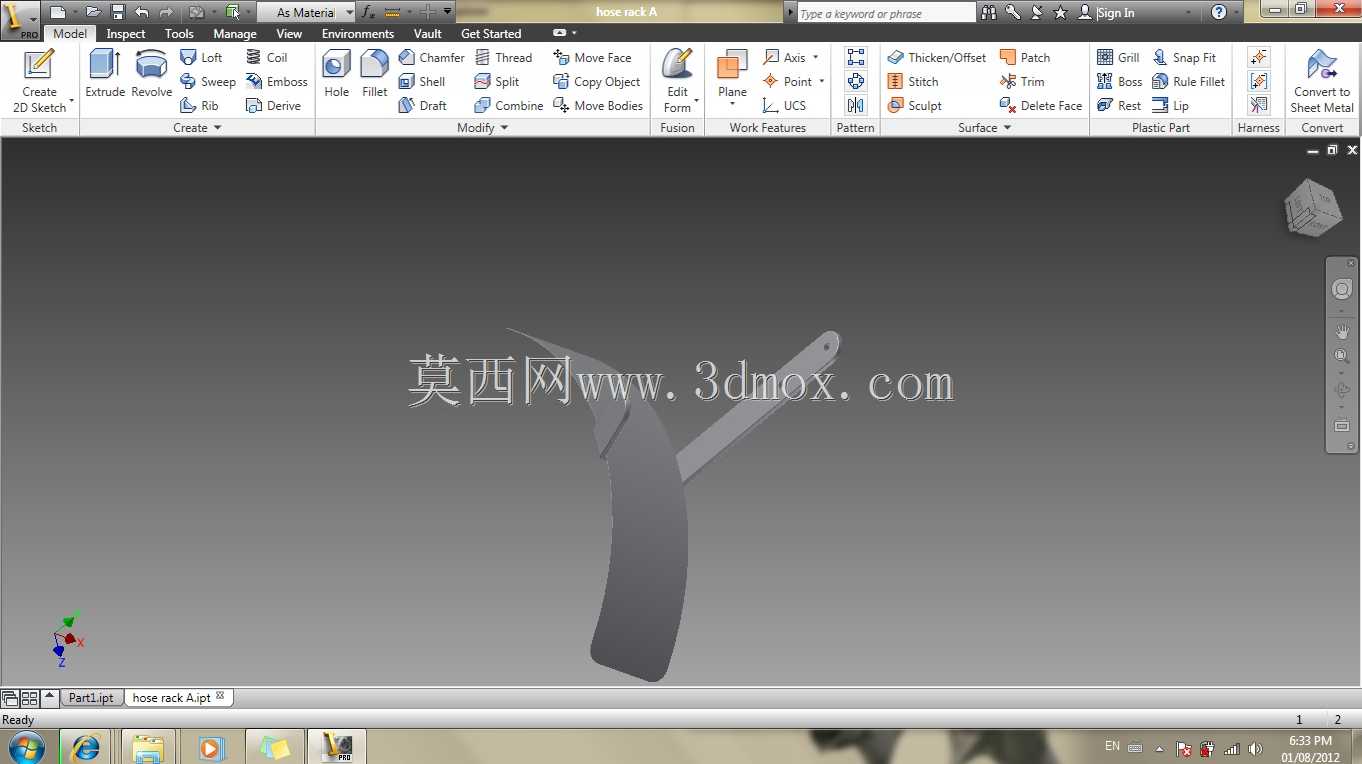

在工业流体输送、气动系统布设、设备外接管线排布的现场场景中，软管托架是用来承托柔性管路、避免软管过度弯折、长期下垂磨损的常用配套构件，这类构件看似不起眼，却直接影响软管的使用寿命与管路排布的规整度。这款托架采用单臂弧形承托结构，主体承托面为贴合软管外轮廓的弧面设计，区别于平直托板的点接触受力，弧面结构可以和软管外壁形成更大面积的贴合，将软管的自重、管内介质流动带来的附加载荷均匀分散到托面，避免局部应力集中造成的软管外皮压痕、内部编织层损伤。从结构设计逻辑来看，托架的安装臂采用平直延伸的窄臂结构，安装端预留了固定孔位，可以直接通过螺栓固定在设备侧壁、管线支架立面或者车间布设的型材立柱上，安装边界的适配性较强，不需要额外加工复杂的转接座，现场安装时只需要匹配对应孔径的紧固件即可完成固定。承托弧面的曲率经过适配，针对常用的工业橡胶软管、PVC柔性管、气动编织软管的常规外径范围做了匹配，既不会因为弧面曲率过小卡紧软管影响管路的小幅位移调整，也不会因为曲率过大导致软管在托面内左右滑移错位。在实际应用中，这类托架常布设在设备的管线引出端、长距离软管布设的中段下垂位置、软管转向的拐点处，比如气动设备的气源管路引出位置，软管从设备接口接出后如果没有承托，长期悬空会在接口位置形成持续的弯折应力，容易造成接口处软管开裂漏气，加装该托架后可以在距离接口10到15厘米的位置形成有效承托，让软管从接口位置平缓过渡，消除接口处的集中弯折应力。在液压设备的回油软管布设场景中，管内带有一定压力的液压油流动时会带动软管产生小幅振动，托架的刚性承托结构可以限制软管的振动幅度，避免软管和周边设备构件产生摩擦磨损，同时也能让多根并行的软管保持规整的排布间距，不会因为振动互相缠绕干扰。设计时没有多余的冗余结构，整体构件采用等壁厚设计，在保证承托强度的前提下尽可能控制自身重量，不会给安装基座带来额外的过大载荷，安装臂的长度经过合理设定，既可以让承托位置避开设备侧壁的凸起结构，也不会因为臂长过大导致承托时自身产生形变。针对不同的安装场景，该托架的固定孔位可以适配常用的M6、M8规格螺栓，安装时可以根据现场的固定面材质选择螺栓或者自攻螺钉完成固定，不需要对托架本身做二次加工修改。
