船舶舱室旋转开启式储物托架结构

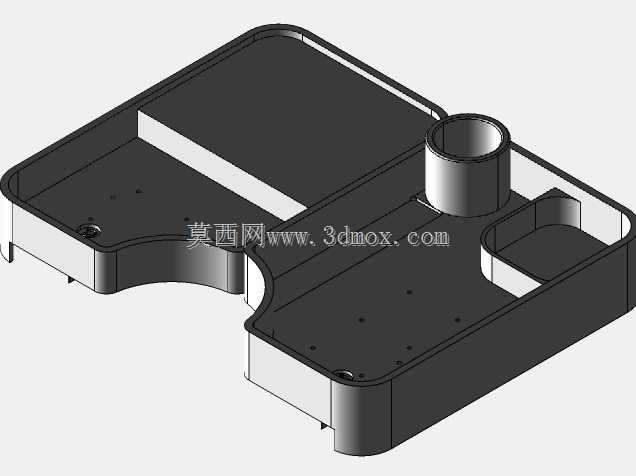

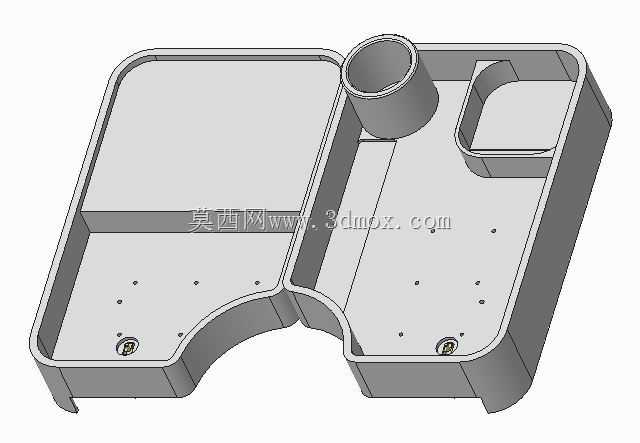

该储物托架主要应用于中小型船舶的驾驶舱、乘员舱内部，适配舱内有限的立体收纳空间，解决船舶航行过程中零散物件易滑动、滚落的收纳痛点，可固定放置航行记录手册、小型检修工具、通讯设备配件、个人随身物品等，避免船体颠簸、倾斜时物件散落影响舱内操作或通行。从结构设计来看，托架主体采用一体化注塑成型的壳体结构，整体轮廓做了多段圆弧过渡处理，既避免尖锐边角在船体晃动时磕碰人员，也能适配舱内预装位置的曲面安装基面，减少安装时的基面修配工作量。托架一侧设置的圆柱形凸台结构为旋转开合的铰接定位座，配合两侧的旋转限位结构，可实现托架侧部储物格的旋转开启与闭合，闭合状态下与托架主体形成封闭收纳腔，开启时可取出内侧存放的物件，旋转行程做了硬限位设计，避免开合角度过大导致铰接部位受力断裂。托架底板上均匀分布的多个小孔为安装固定孔，可通过自攻螺丝或卡扣结构将托架整体固定在舱壁或控制台侧方，安装孔位做了沉头处理，固定后螺丝头不会突出托架内表面，避免刮蹭存放的物件。托架上的异形凹槽区域为专属定位槽，可适配特定形状的船用设备配件，比如手持对讲机、应急手电筒等圆柱形或异形物件，放置后可限制其横向滑动，无需额外增加绑带或固定卡扣。设计过程中充分考虑船舶使用环境的特殊性，壳体壁厚做了均匀化处理，避免注塑成型时出现缩痕、翘曲等缺陷，同时在转角位置设置了加强筋结构，提升托架整体的抗冲击性能，应对船舶航行时的持续振动与偶尔的冲击载荷。安装边界方面，托架整体为扁平式结构，突出安装基面的高度控制在较低范围，不会占用过多舱内通行空间，外轮廓的异形切边是为了避让舱内已有的管线、控制台凸起结构，无需对周边原有部件进行改动即可完成原位安装，适配多数中小型船舶舱室的预留安装位。
