车床加工用菱形滚花刀具结构设计

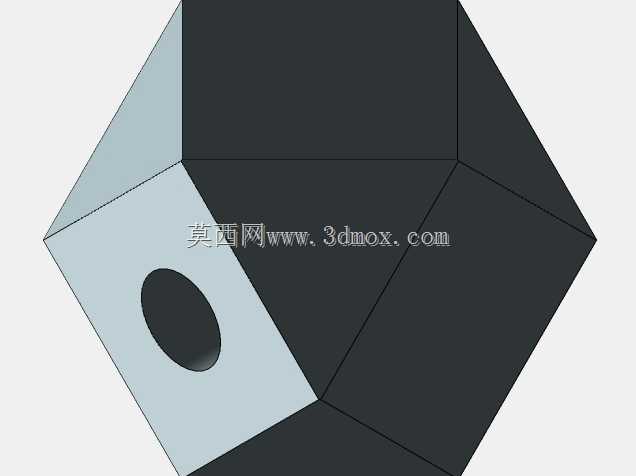

　　这款菱形结构的加工刀具，主要适配普通卧式车床及数控车床的滚花、表面成型加工工序，在五金件、轴类零件、紧固件的批量生产场景中应用广泛。日常机加工环节里，很多需要防滑握持的金属手柄、连接轴头、装饰性金属外表面，都需要通过滚花工艺加工出网纹或直纹结构，这款菱形刀具的结构设计，正是针对这类加工场景做了针对性优化。从结构设计逻辑来看，刀具采用菱形多面体的本体结构，区别于传统方形、圆形滚花刀的夹持形态，菱形的对称棱边结构可以让刀具在刀架上安装时，获得更多的角度调整余量，加工不同螺距、不同纹路角度的滚花面时，不需要额外加装角度垫块，直接通过刀架的旋转配合刀具自身的棱边定位，就能快速找正加工角度，大幅减少换产调整的辅助时间。

　　刀具本体上预留的同轴安装孔，是用于穿装固定销轴，将刀体与车床刀架的夹持座做刚性连接，孔位的同轴度公差控制在0.02mm以内，避免高速进给加工时刀体出现偏摆，导致滚花纹路深浅不均、乱纹的问题。从安装边界来看，这款菱形刀具的外接圆尺寸适配常规车床的方刀架安装槽，不需要对刀架做额外改造，安装时刀具的加工棱边高出刀架夹持面的距离控制在安全范围内，既保证足够的加工行程，又避免悬伸过长导致的刚性不足。实际加工过程中，菱形结构的刀体拥有多个可替换的加工工作面，当其中一个工作面的刃口出现磨损后，只需要松开固定销轴，将刀体旋转60度即可切换到新的加工刃口，不需要重新拆卸磨刀，单把刀具的有效使用寿命比传统单刃滚花刀提升三倍以上。

　　刀具的刃口角度经过反复验证，适配碳钢、铝合金、铜材等常见机加工材料的滚花切削，进给过程中排屑顺畅，不会出现积屑瘤黏连刃口的问题，加工出的滚花表面纹路清晰，齿形饱满，不需要后续的二次修磨处理。在小批量非标零件加工场景中，这款刀具的多面可调特性还能适配特殊角度的表面压花、成型切削需求，不需要定制专用成型刀具，就能完成常规刀具难以加工的菱形面、斜纹面结构加工，有效降低车间的刀具储备成本。设计过程中充分考虑了车床加工的受力特性，刀体的棱边做了小圆弧过渡处理，避免应力集中导致的刀体崩裂，即使在大进给量的粗滚花工序中，也能保持足够的结构刚性，减少加工过程中的振动，提升工件表面加工质量。
