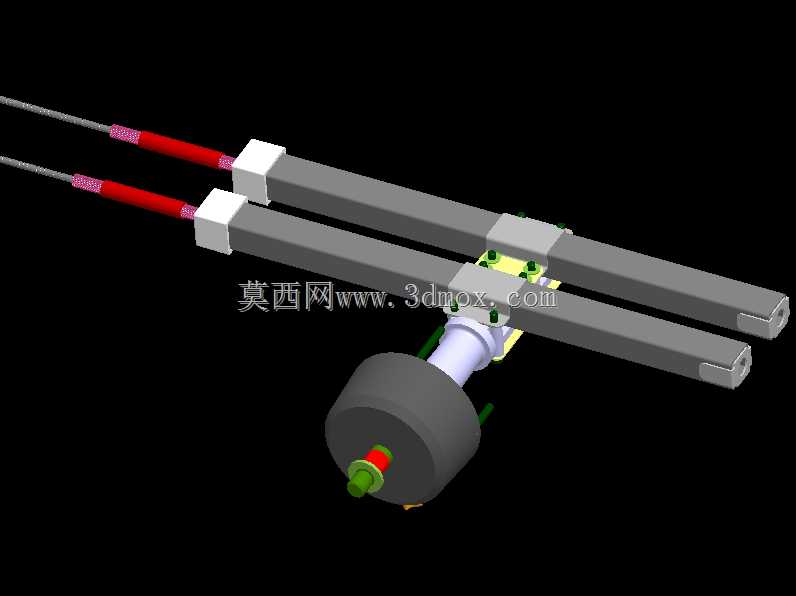

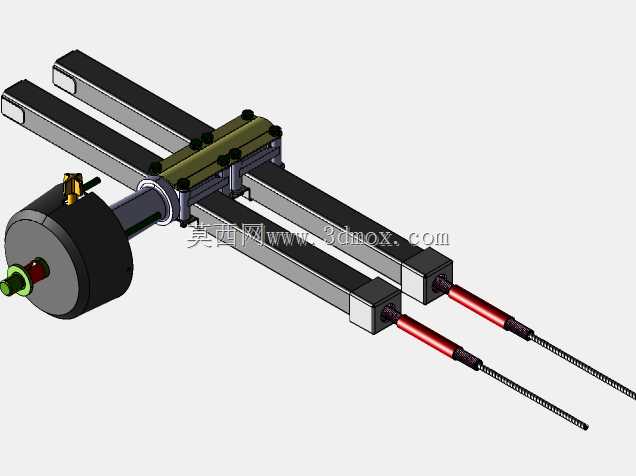

船用TXRS齿条式转向传动总成结构

这套齿条转向结构主要适配内河及近海小型作业船舶的舵系操控场景，区别于传统液压转向的复杂管路布局，纯机械齿条传动的形式在小型渔船、交通艇、作业舢板上有着极高的应用普及率，尤其适合对维护成本敏感、作业环境潮湿多盐雾的使用场景，整套结构无需额外配套液压站、高压油管等附属部件，日常检修仅需做好齿条啮合面的润滑防护即可，大幅降低船舶运维阶段的配件更换与故障排查成本。从功能实现逻辑来看，整套结构通过输入端的舵轮连接轴接收操控扭矩，经齿轮齿条啮合副将旋转运动转化为双输出杆的直线往复动作，两端的拉杆直接连接舵叶的转舵摇臂，可实现舵叶左右方向的同步偏转，传动过程中齿条采用双导向杆支撑结构，能抵消船舶航行过程中船体振动带来的径向窜动，避免啮合间隙突变导致的转向虚位问题，相比单杆齿条结构，双平行导向杆的布局可承受更大的转向推力，在船舶高速航行遭遇横浪冲击舵叶时，结构件不会出现形变卡滞的风险。设计阶段优先考虑了船用环境的安装适配性，整体结构采用模块化集成设计，核心的齿轮齿条啮合单元预装在中部安装基座上，基座预留了四个标准安装孔位，可直接固定在船舶驾驶舱下方的船体加强筋位置，无需额外焊接定制安装支架；双输出拉杆的端部采用可调式连接头，可根据不同船型的舵系安装间距调整拉杆伸出长度，适配不同吨位船舶的舵系安装尺寸边界，安装过程中仅需保证导向杆与船体纵轴线平行，即可保证转向过程中两侧拉杆行程一致，避免出现舵角偏差。结构细节上，输入端的齿轮轴采用密封式轴承座设计，可阻挡甲板上的积水、灰尘进入啮合腔，齿条表面做了硬化处理，应对盐雾环境下的长期磨损，输出拉杆与导向套之间采用防尘密封圈防护，减少航行过程中溅入的海水对杆体的腐蚀，整套传动结构的传动间隙控制在极小范围内，操控舵轮时的转向反馈直接，没有多余的空行程，能让驾船人员精准感知舵叶的实时角度，在狭窄航道避让、靠泊作业等需要精准控舵的场景下，操控手感远优于传统软轴转向结构。
