3D打印设备用灯丝线轴支撑固定架

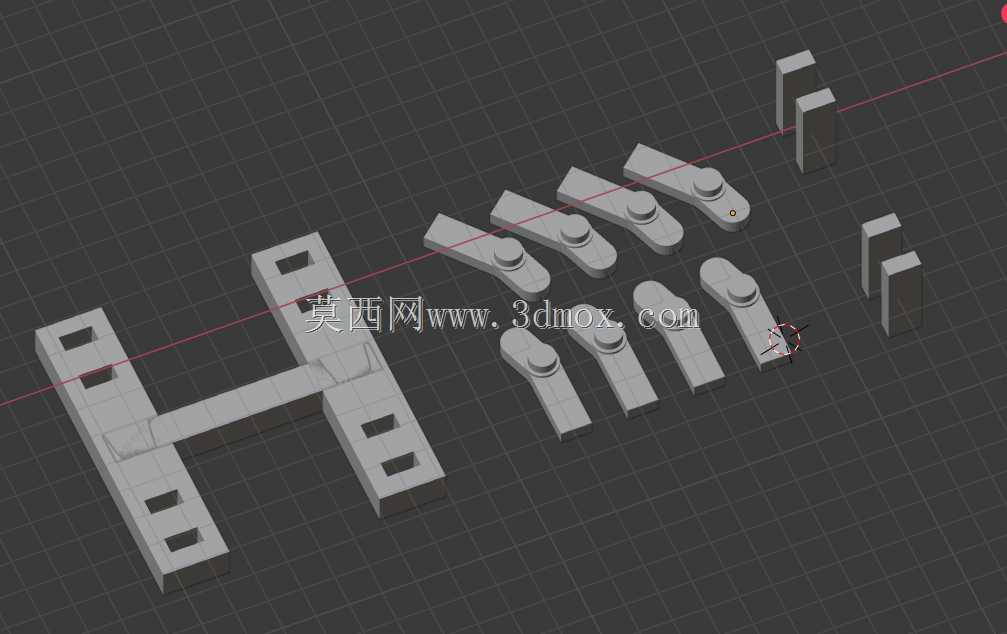

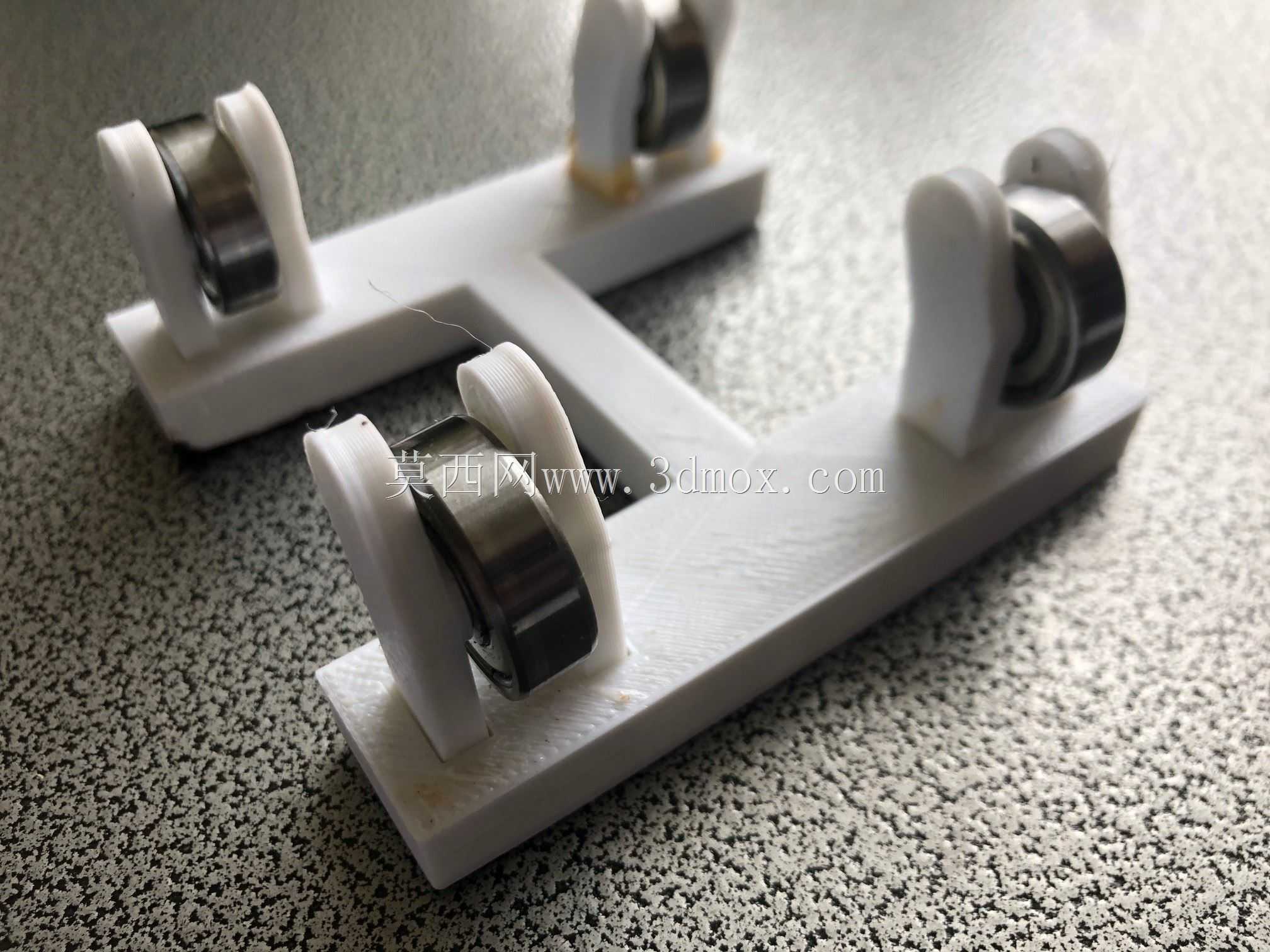

该支撑结构专为桌面级FDM3D打印设备的耗材供给环节设计，核心作用是承托打印灯丝料盘，同时规整耗材走线路径，避免送丝过程中出现线材缠绕、弯折卡滞、送丝阻力波动等影响打印成型质量的问题。从实际使用场景来看，多数桌面级3D打印机原厂未配置外置料盘支撑结构，用户常将料盘直接放置在设备顶面或桌面，送丝过程中料盘易移位、线材易与设备外壳或周边工装剐蹭，轻则造成送丝步进电机负载波动，导致挤出量不均出现打印层厚偏差、表面拉丝等缺陷，重则线材弯折脆断造成打印中途断料停机，浪费打印耗材与加工时长。这款支架采用分体式拼接设计，所有部件均可通过普通桌面级FDM设备直接打印成型，无需额外采购金属加工件或标准紧固件，用户可根据自身设备的安装空间调整组装位置，适配不同宽度、不同轴径的常用1kg装灯丝料盘。结构上分为两侧固定基座与中部承托、导向单元，两侧基座预留多组方形安装槽位，可通过扎带或螺丝直接固定在打印机型材框架边缘，也可放置在设备旁的工作台面作为独立支架使用；中部的多组弧形导向件沿送丝路径排布，每处导向件的圆弧过渡面均做了圆角处理，避免线材输送过程中被锐边刮削产生碎屑，碎屑一旦进入打印头热端极易造成喷嘴堵塞，这一细节设计能大幅降低设备日常维护频次。导向件的排布角度经过反复调整，能让线材从料盘拉出后始终保持平缓的上扬角度进入挤出机送丝齿轮，避免线材反向弯折产生的应力影响送丝精度。两侧的立式挡块可根据料盘的实际宽度调整安装位置，限制料盘轴向窜动，避免料盘转动过程中偏移脱落。安装边界上，支架整体横向跨度可在120mm至220mm区间灵活调整，适配市面上绝大多数1kg装PLA、ABS、PETG等常见耗材的料盘尺寸，竖向安装高度可根据设备挤出机的进料口位置调整导向件的固定位置，保证送丝路径无锐角拐点。分体式的结构设计也降低了单个打印部件的尺寸要求，即使是打印成型尺寸较小的入门级3D打印机，也能逐个打印部件后完成组装，无需大尺寸打印设备即可制作。日常使用中，该支架除了承托料盘，还能在多色打印场景下同时规整多根线材的走向，避免不同颜色的线材互相缠绕，提升多耗材切换打印的顺畅度。
