30×60晶圆厂机架支架套件结构设计

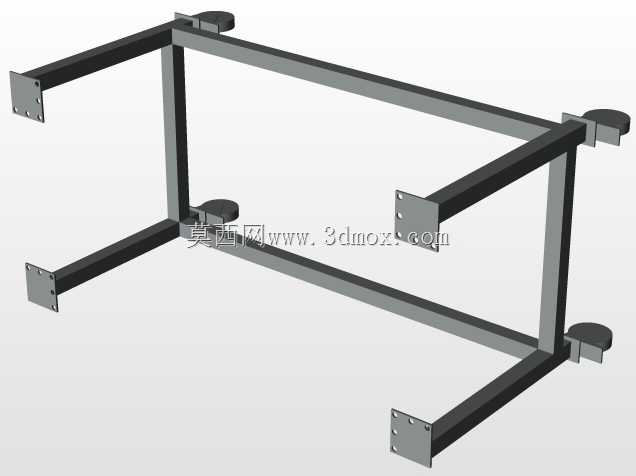

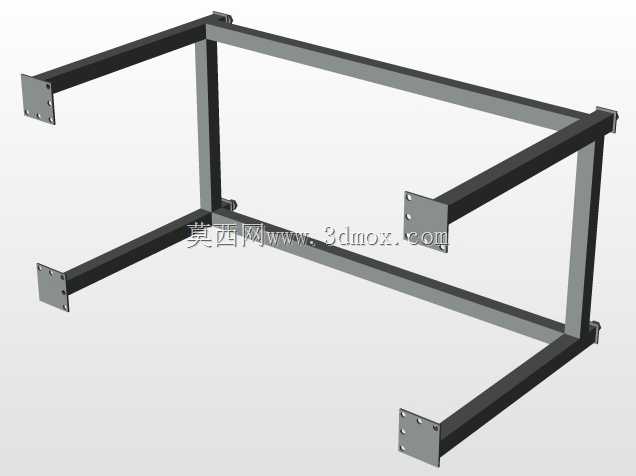

这套支撑结构件主要面向晶圆生产厂区的模块搭载需求设计，日常使用场景集中在洁净车间内的工艺模块承托工位，区别于普通工业机架，其结构设计全程匹配晶圆生产环节的低形变、高安装精度要求，避免因支撑结构形变影响上方工艺模块的对位精度。从实际使用逻辑出发，该支架采用矩形方管作为主体受力型材，整体为框式对称结构，四个伸出端均设置带安装孔的法兰连接板，既可以通过连接板与地面预埋固定件锁合完成底部定位，也可反向对接上方晶圆工艺模块的底部安装位，实现上下双向的刚性连接，避免设备运行过程中出现支撑偏移。设计阶段优先考虑安装边界的适配性，整体框架的外轮廓尺寸严格匹配30×60规格的晶圆厂模块安装基准，所有安装孔位均采用标准化孔距设计，无需现场二次打孔即可完成对位安装，方管型材的壁厚选型经过承重校核，可稳定承载对应工艺模块的满载重量，同时兼顾结构自重控制，方便车间内的转运与就位作业。结构的受力路径经过优化，四根纵向支腿与横向连接杆件采用满焊连接，焊缝位置避开安装孔位的应力集中区域，长期承重状态下不会出现焊缝开裂或型材弯折问题，伸出的支臂长度经过反复测算，既保证上方模块安装后有足够的操作维护空间，也不会因支臂过长导致端部挠度超标影响安装平面度。实际部署时，该支架可直接作为晶圆厂各类功能模块的底部承载基座，无需额外加装过渡连接件，安装完成后整体框架的平面度误差控制在工业安装允许范围内，可适配晶圆生产环节对支撑结构的精度要求，框架下方预留的通透空间也方便车间内的管线排布与日常巡检作业，避免支撑结构遮挡工艺管线或运维通道。
