NGW型行星齿轮传动机构三维建模

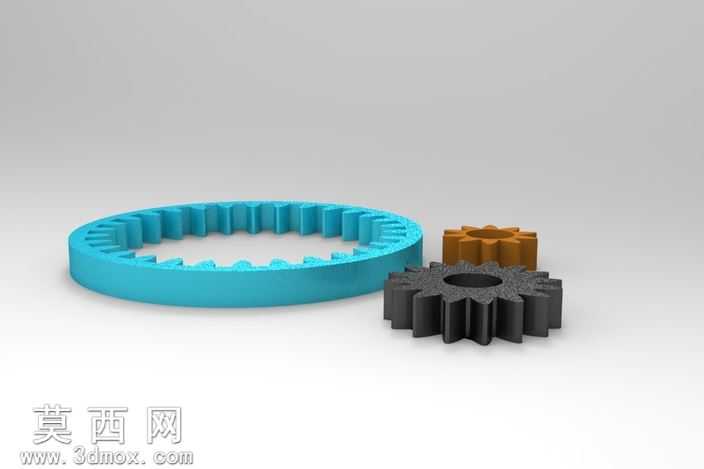

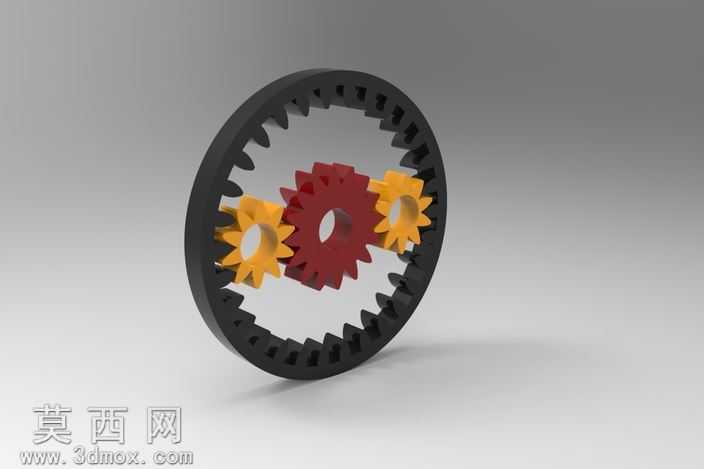

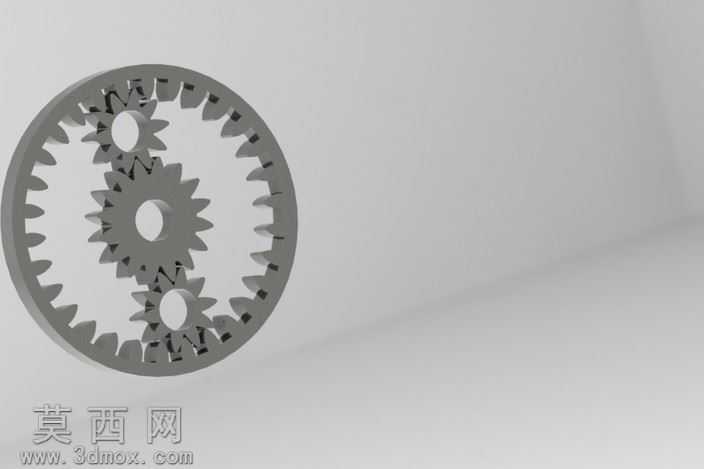

本作品为行星齿轮传动机构的三维建模成果，建模过程严格遵循行星轮系的啮合原理与传动设计规范，首先完成核心构件的参数化草绘：依据内齿圈、太阳轮、行星轮的模数、齿数、压力角、变位系数等核心设计参数，绘制各齿轮的渐开线齿廓基准曲线，通过拉伸、阵列、布尔运算等特征操作完成单个齿轮的实体建模，确保齿形精度符合啮合传动的公差要求，避免后续装配出现干涉问题。装配阶段采用同轴、啮合、端面重合等配合约束完成整体组装：首先固定内齿圈作为基准构件，将太阳轮装配于机构中心轴线位置，保证太阳轮与内齿圈的同轴度误差控制在合理范围内；随后在行星架的安装轴位上装配多颗行星轮，调整行星轮的周向分布角度，确保每颗行星轮同时与太阳轮外齿面、内齿圈内齿面精准啮合，齿侧间隙符合机械设计手册的推荐值，同时验证行星架转动时各行星轮的公转、自转动作流畅无卡滞。材质与渲染环节针对不同构件的实际应用场景赋予对应材质：齿轮构件采用调质合金钢材质，设置金属表面的细微磨砂质感与金属反光参数，还原工业齿轮的真实加工表面效果；行星架采用铸铁材质，调整粗糙度与漫反射参数体现基座构件的厚重质感；渲染阶段采用三点布光方案，主光从斜上方投射突出齿轮的齿形轮廓与啮合细节，辅光补全暗部细节避免齿根区域出现死黑，背景采用浅灰色渐变突出机构主体，最终渲染图清晰展现内齿圈、太阳轮、行星轮、行星架的装配关系与结构特征。设计过程中重点验证了轮系的传动比逻辑，确认该行星轮系可通过固定不同构件实现不同的传动比输出，满足大减速比、同轴传动的设计需求，建模全程反复进行干涉检查，调整行星轮的安装位置与齿形参数，确保各构件在运动过程中无碰撞、无错位，完整复现行星齿轮传动结构紧凑、承载能力强、传动效率高的结构特点。
