30×30规格制块机机架支腿套件结构

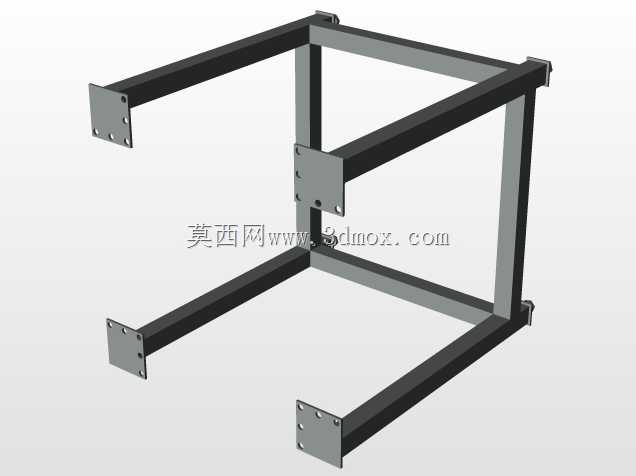

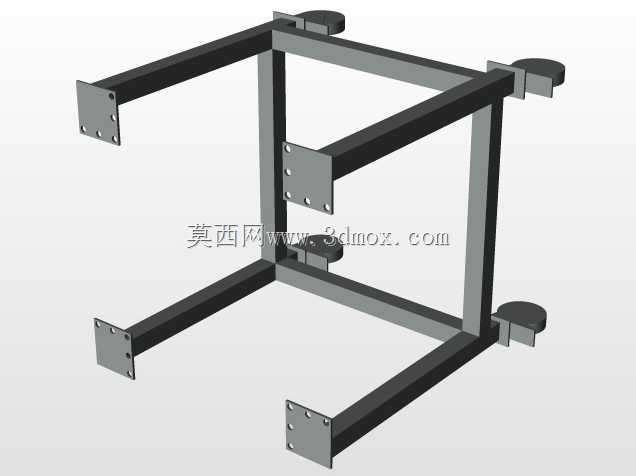

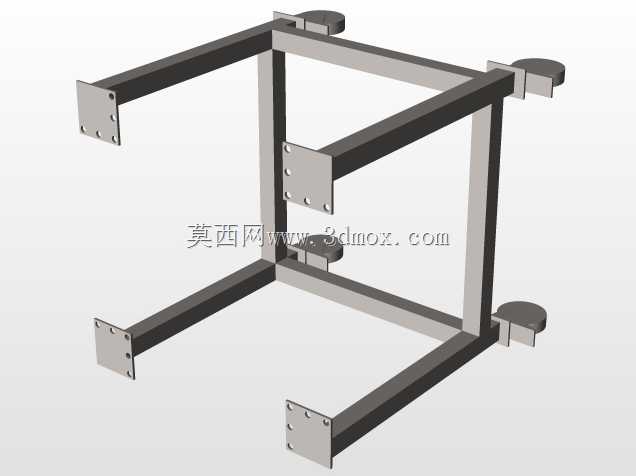

这套支腿套件是制块生产设备的核心支撑承载部件，适配30×30规格的制块机主体安装需求，在砌块成型生产场景中承担整机载荷传递、作业稳定性保障的关键作用。制块生产过程中，模压、振动脱模工序会产生持续的交变载荷与侧向冲击力，这套框架结构的设计首先围绕抗载荷、抗形变的核心需求展开，四根向外延伸的支腿端部预留了统一规格的安装孔位，可直接与制块机主体的底部连接法兰对位锁紧，无需额外加工转接件，降低现场装配的适配难度。从结构布局来看，整体采用矩形方管作为主承载型材，通过焊接拼接形成对称的开放式框架结构，支腿向外延伸的跨度经过载荷校核，能够在设备满负荷作业时将整机重心稳定控制在支撑面范围内，避免振动作业过程中出现整机偏移、侧倾的风险。框架的竖向支撑型材与横向连接型材的拼接位置设置了加强连接块，通过多组螺栓实现刚性锁固，相比纯焊接结构，这种拼接式设计既保证了连接强度，也能在型材出现局部形变时单独更换对应构件，降低后期维护成本。安装边界方面，支腿端部的安装孔采用等间距排布，孔位公差控制在机械装配通用公差范围内，适配同规格制块机的标准安装接口，框架整体的离地高度预留了输送辊道、接料托盘的通行空间，不会干涉制块完成后的工件转运工序。设计过程中充分考虑了制块车间的多尘、潮湿作业环境，所有型材拼接位置均做了焊缝打磨处理，避免积尘积水造成的结构锈蚀，支腿的支撑端面保持在同一水平基准面，安装时可通过端部的调节垫片微调水平度，抵消地面不平整带来的安装误差，保障设备运行时的整体水平度，减少振动带来的紧固件松动问题。这套结构没有冗余的设计构件，所有型材的截面选型都经过载荷计算，在满足承载强度要求的前提下尽可能控制整体重量，既方便生产过程中的转运吊装，也能减少材料的不必要消耗。
