车床配套管道支撑输送小狗架结构

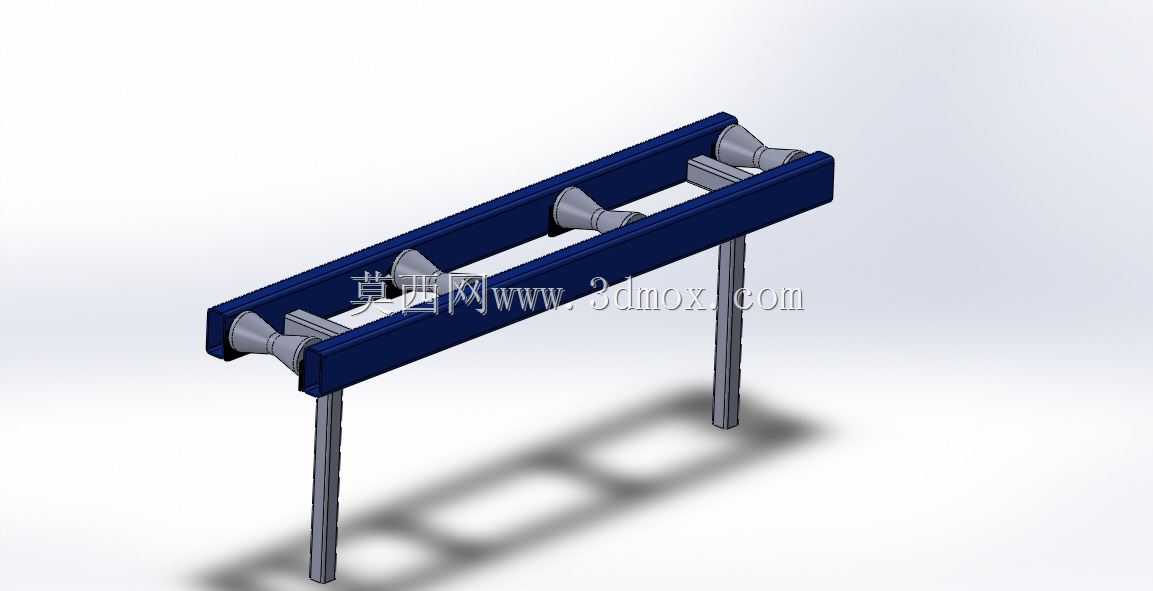

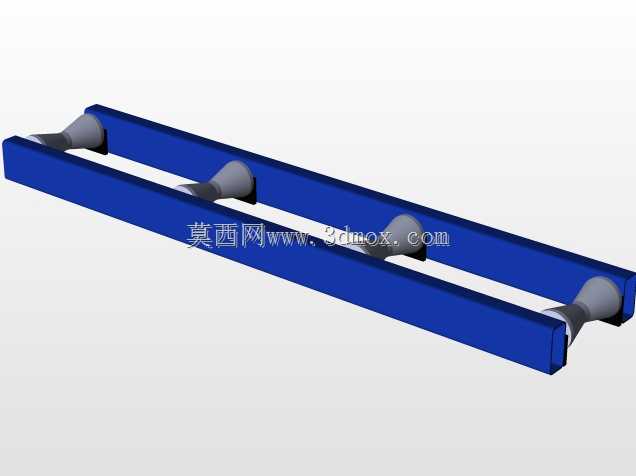

在车床加工长管材类工件的作业场景中，这类支撑托架是车间里不可或缺的辅具，很多操作过普通卧式车床的技工都有体会，当待加工管材长度超出车床主轴通孔的伸出长度后，工件悬空段会在主轴旋转时产生明显的径向跳动，轻则导致加工出的圆柱面出现振纹、同轴度超差，重则会因为工件甩动引发安全隐患，这款托架的设计正是针对这一实际加工痛点。从结构设计来看，主体采用双平行梁作为承载基体，梁体上均匀布置了四组V型滚轮承托结构，这种滚轮式设计替代了传统的固定V型块支撑，能够在工件轴向送进时将滑动摩擦转化为滚动摩擦，大幅降低送进过程的阻力，不管是人工推送管材进入主轴卡盘，还是加工完成后将工件抽出，都能减少工件表面的划伤，同时降低操作人员的推送力度。支撑腿采用单柱立式结构，两根立柱分别布置在梁体靠近两端的位置，这种布局能够避开管材送进的轴向通道，不会对不同长度的管材造成干涉，实际使用中可以适配1米到4米长度范围的管材承托需求，立柱与梁体的连接位置预留了高度调节空间，能够根据不同型号车床的主轴中心高调整托架的承托高度，保证承托的管材轴线与车床主轴轴线重合，避免因为轴线偏移产生的附加弯曲应力。在安装边界上，这款托架不需要与车床本体做刚性连接，只需要放置在车床主轴进料侧的地面上，调整好水平度与中心高即可投入使用，挪动和调整都十分灵活，适合多台车床共用的生产场景。梁体上的滚轮采用对称锥面结构，能够自适应不同直径的管材，不需要针对不同管径更换承托块，锥面的自定心特性可以让管材自然落在滚轮的中心位置，减少人工对中的调整时间。在实际加工场景中，不管是加工长轴类的圆钢原材料，还是各类金属管材，这款托架都能稳定承托悬空段的工件重量，抵消工件旋转时的离心甩动，有效提升长工件加工的稳定性，降低废品率。不少车间在加工长管材时会临时用方木或者简易支架垫高，这类临时支撑往往高度不准，而且容易在工件旋转时移位，这款专用托架的结构稳定性远高于临时工装，滚轮的耐磨材质也能适应长期的金属工件摩擦，减少日常维护的工作量。
