管子车床上下料专用管架结构设计

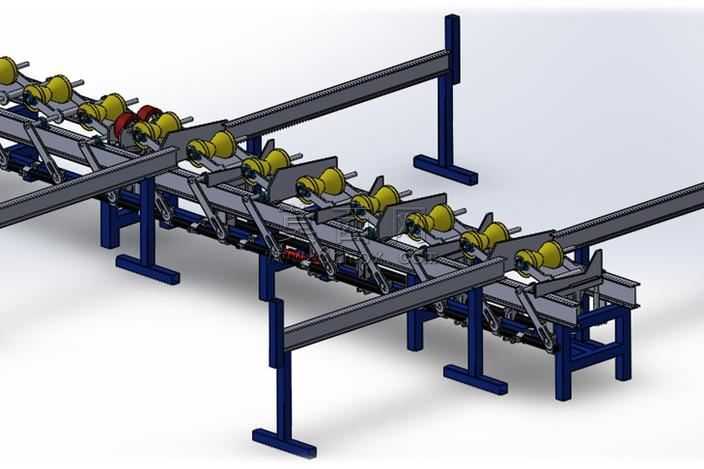

本模型为管子车床配套的上下料专用管架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、运动干涉情况进行了逐一校验。整体结构采用模块化设计思路，底部为重型方管焊接成型的支撑框架，搭配多组垂直落地式支腿，支腿底部设置加宽支撑脚板，可有效分散设备运行时的载荷，避免长期使用出现结构沉降变形。两侧平行布置的长距离输送梁采用高强度型钢加工，梁体上均匀排布多组带黄色滚轮的工件承载单元，滚轮采用耐磨聚氨酯材质包覆，既可以保证管件输送过程中的顺滑度，也能避免金属管件表面出现划伤磕碰。承载单元之间设置联动式连杆摆臂机构，可实现管件的逐段抬升、步进输送动作，配合车床的加工节拍完成自动上料、卸料流程，无需人工手动搬运重型管件。建模阶段对所有运动部件进行了运动仿真验证，确认摆臂的摆动行程、滚轮的转动范围均无干涉，各连接部位的紧固件选型、安装位置均符合机械设计标准。材质渲染方面，支撑框架采用深蓝色磨砂金属材质还原工业型钢的涂装质感，输送梁采用银灰色金属材质体现冷作钢材的表面特征，滚轮部分采用亮黄色工程塑料材质区分功能部件，整体渲染效果清晰还原了设备的真实外观与结构层次。该管架的设计充分考虑了管件加工的作业需求，可适配不同直径范围的长管件输送，整体结构稳定可靠，维护便捷，可直接对接普通管子车床实现上下料工序的自动化升级，降低工人的劳动强度，提升管件加工的整体作业效率。
