长跨度C型通道管道提升架设装置

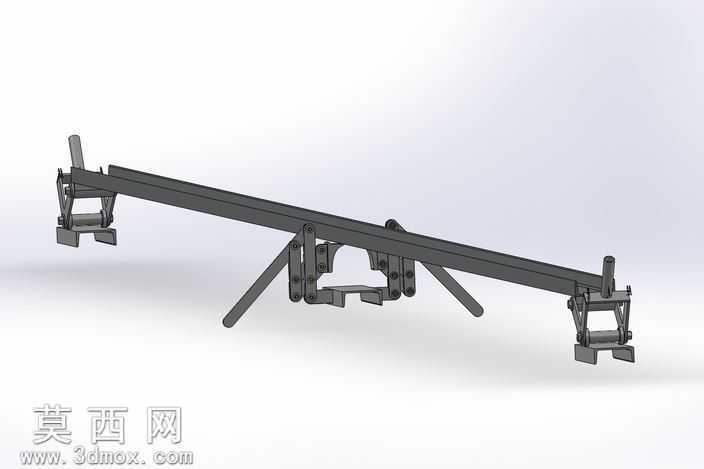

本模型为长跨度C型通道管道提升架设装置，整体采用三维参数化建模完成，所有零部件均按照实际工程比例搭建，可直接用于工程方案演示与结构验证。建模过程中首先搭建主体承载梁结构，采用标准C型截面型材作为主承重构件，长度适配13米作业跨度，梁体两端设置对称的夹持定位机构，可与管道端部的对接结构快速卡合，保证提升过程中管道不会发生轴向窜动与径向偏移。中部支撑结构采用三角稳定构型，两组斜向支腿与中部固定座铰接连接，可根据作业场地的地面平整度调整支撑角度，保证整个装置在作业过程中保持水平稳定，支腿底部设置加宽支撑脚垫，增大与地面的接触面积，降低单位面积压强，避免软质地面出现沉降问题。两端的提升夹持机构采用模块化设计，包含铰接压块、定位销与锁紧卡扣，无需额外工具即可完成与管道的快速装夹，夹持接触面设置防滑纹理，增大摩擦力的同时避免夹伤管道外壁。渲染阶段采用哑光金属材质赋予主体钢结构，还原真实工业设备的金属质感，铰接部位采用稍深的金属色区分活动构件，支撑脚垫采用橡胶材质表现，整体光影采用柔和的环境光搭配定向主光源，清晰展现所有结构细节与装配关系。设计思路围绕地下管道铺设的实际作业需求展开，传统管道铺设需要大型吊装设备进场，在狭窄的地下通道或空间受限的作业区域无法展开，本装置可拆解为多个轻量化部件，人工即可搬运至作业现场快速组装，通过两端的同步提升动作将长管道平稳抬升至指定高度，让管道可以顺利放置到预设的地下基座上，大幅降低狭窄空间内管道铺设的作业难度与设备成本，所有铰接部位均预留了标准润滑孔位，长期使用也可保证活动顺畅，整体结构无复杂异形构件，加工难度低，适合批量生产投入工程使用。
