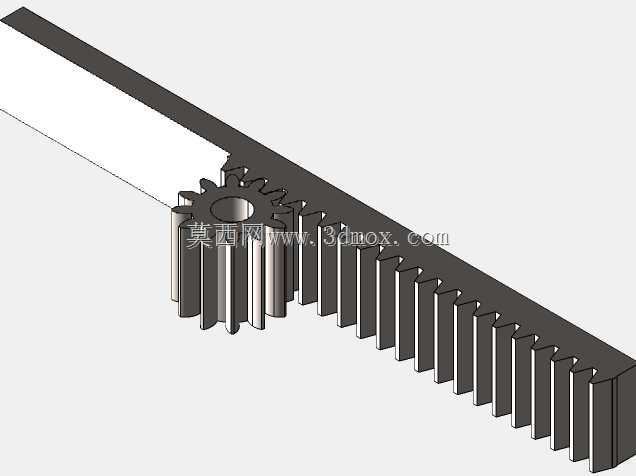

齿轮齿条啮合传动结构设计

这套齿轮齿条啮合结构，在直线传动场景里的适配性非常强，不像丝杠传动有行程长度的硬性限制，长距离往复输送、点位移位的工况里，只要拼接对应长度的齿条就能满足行程需求，不会出现长丝杠下垂震颤、临界转速不足的问题。很多自动化生产线的工位横移机构、立式设备的垂直升降导向、机床的进给轴传动，都会优先选用这类结构，毕竟它的传动效率比梯形丝杠高不少，安装调试的容错空间也比同步带传动大，不会出现同步带跳齿、长期拉伸松弛的问题。

从结构设计逻辑来看，这套结构优先保证了啮合侧隙的合理预留，齿轮的齿廓采用标准渐开线齿形，齿向做了轻微的修缘处理，避免齿条拼接处的微小错位导致齿轮卡滞、传动冲击。齿条的基准面做了统一的安装定位凸台，现场装配时不需要反复打表找正齿面平行度，只要把齿条靠紧安装基准面锁紧固定，就能保证齿轮齿条的啮合中心距在公差范围内。齿轮的内孔设计了标准键槽结构，和驱动轴连接时可以通过平键传递扭矩，不需要额外做抱紧结构，常规的伺服电机搭配减速器输出轴就能直接装配，适配市面上绝大多数标准传动配件的安装尺寸。

实际应用中，这套结构可以搭配直线导轨作为运动导向，齿轮只负责传递扭矩，径向载荷全部由导轨滑块承担，能大幅延长齿轮齿条的磨损寿命。如果是用在垂直升降的场景，只要在驱动端加装抱闸机构，就能避免断电时负载下坠，不需要额外设计独立的制动结构。齿条的安装孔采用长圆孔设计，装配时可以微调齿条的轴向位置，补偿多段齿条拼接时的齿距累积误差，保证全程传动的平稳性，不会出现走到拼接位置就卡顿的问题。齿轮的齿宽比齿条的齿面宽度略窄2到3毫米，就算安装时存在轻微的轴向偏移，也不会出现齿轮齿面和齿条侧边硬摩擦的情况，降低了现场装配的精度要求，普通装配工人按照作业指导书操作就能完成安装，不需要高级钳工反复配研调整。

在负载适配层面，这套结构可以根据传递扭矩的大小调整模数，小模数版本适合轻载高速的分拣移位场景，大模数版本可以承载数吨的重载移位需求，不管是工装板输送还是重型工件的平移举升，都能通过调整齿形参数满足载荷要求。日常维护也比较简单，只要定期在齿面涂抹润滑脂，就能避免齿面过早磨损，不需要像链条传动那样频繁调整张紧度，长期运行的维护成本很低。
