大模数薄型激光切割转盘齿圈结构

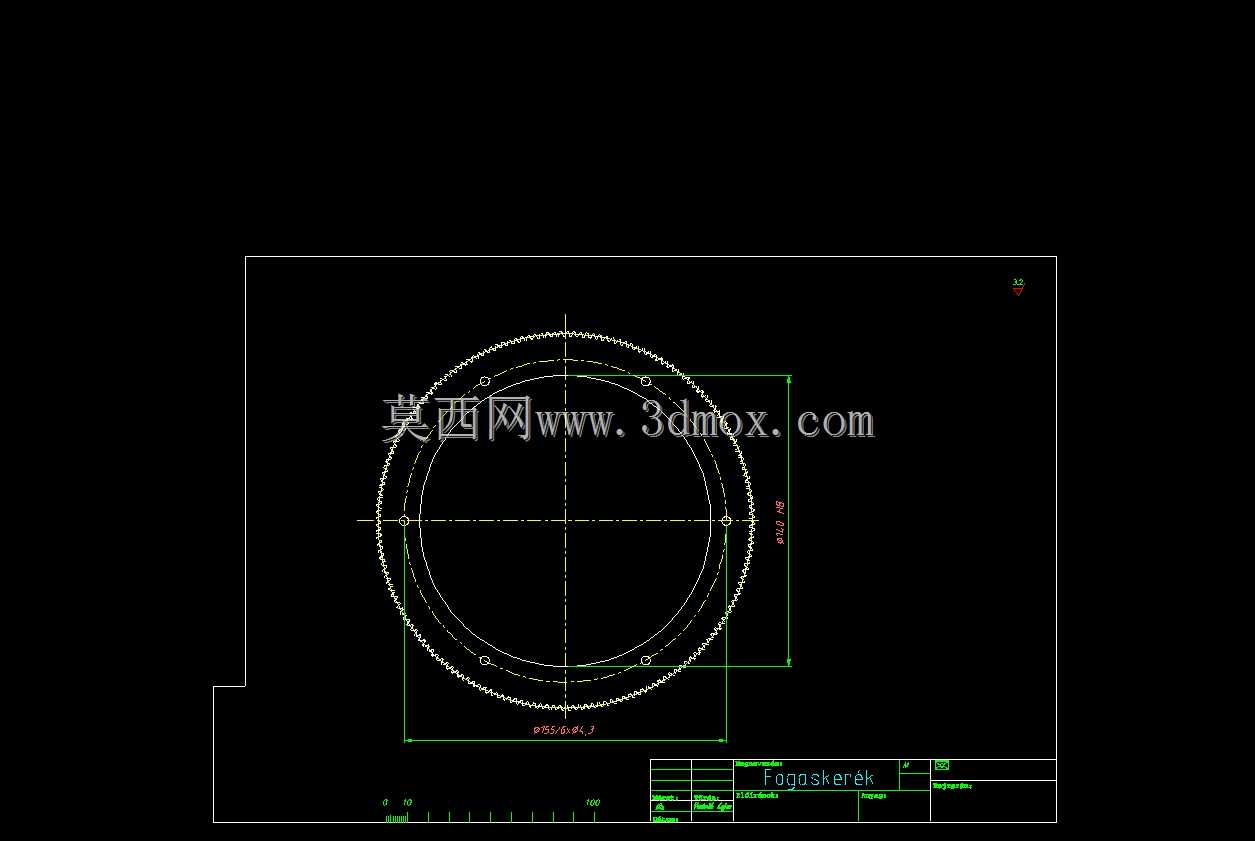

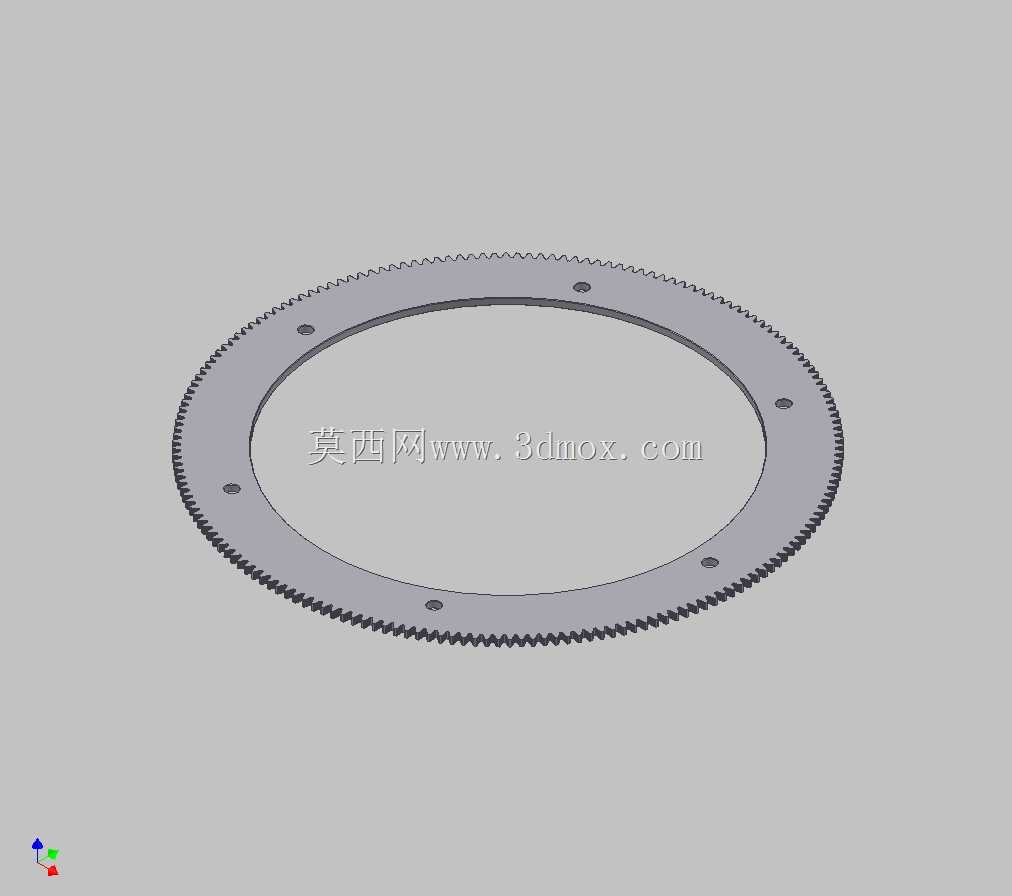

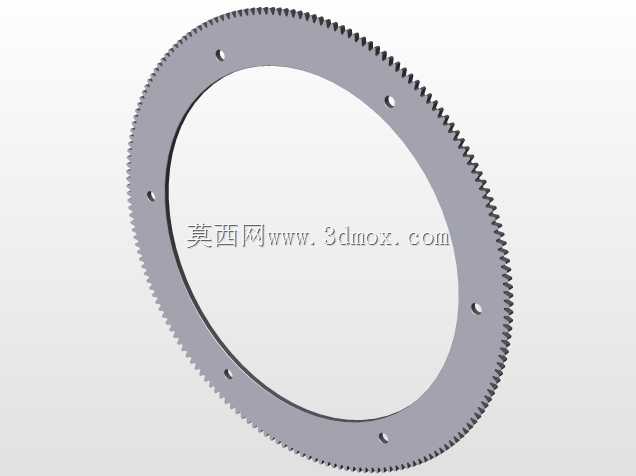

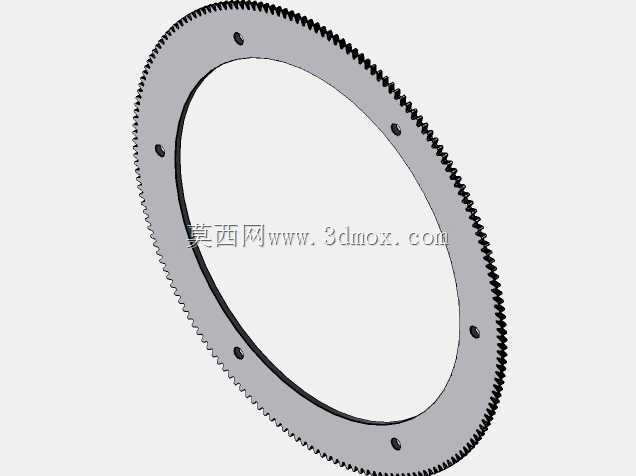

这类薄型大直径齿圈常应用在回转工作台、小型变位机、物料转盘的回转传动环节，区别于常规厚齿圈的重载传动场景，该结构主打轻载、低背隙、低成本的回转驱动需求，适配激光切割加工工艺，无需开模即可快速完成单件或小批量生产，在非标自动化设备的回转工位、小型旋转展示台、轻型焊接变位机构中十分常见。从结构设计来看，齿圈采用180齿、模数1的齿形参数，2.5mm的厚度刚好适配常规激光切割设备的加工幅面与切割能力，齿形精度可满足轻载传动的啮合要求，不需要额外的滚齿、插齿工序，加工周期短，改型灵活。齿圈本体上均匀分布的6个安装孔，用于将齿圈固定在转盘基体上，安装孔的位置度公差控制在0.1mm以内，可保证齿圈安装后与回转中心的同轴度，避免啮合过程中出现卡滞、偏磨的问题。设计过程中优先考虑了加工工艺的适配性，齿顶圆、齿根圆的尺寸均做了工艺圆角处理，避免激光切割过程中出现尖角烧蚀的问题，同时齿圈的内孔直径预留了足够的安装空间，可适配不同直径的转盘支撑结构，不需要额外加工避让位。在实际使用场景中，这类齿圈通常与小模数圆柱齿轮配合使用，通过齿轮啮合带动转盘做连续回转或者分度回转运动，因为厚度较薄，整体转动惯量小，驱动电机不需要太大的输出扭矩即可带动转盘运转，适合低速、轻载的回转工况，比如电子元器件的组装转盘、小型产品的检测回转台、文创展示的旋转展台等场景。安装时需要注意齿圈与驱动齿轮的中心距控制，保证齿侧间隙在0.05-0.1mm之间，既可以避免传动卡滞，也能减少回程误差，提升回转定位的精度。齿圈的平面度要求控制在0.08mm以内，安装时需要保证贴合面的平面度，避免齿圈安装后出现翘曲，导致啮合过程中齿面受力不均，加速齿面磨损。因为采用激光切割加工，材料可选用常见的冷轧钢板或者不锈钢板，根据使用场景的防腐需求灵活选择，不需要额外做表面处理即可直接使用，相比传统机加工齿圈，成本可降低60%以上，交付周期也能缩短至1-2天，非常适合非标设备研发阶段的样机制作以及小批量设备的生产配套。
