左轮造型多功能手动紧固工具结构设计

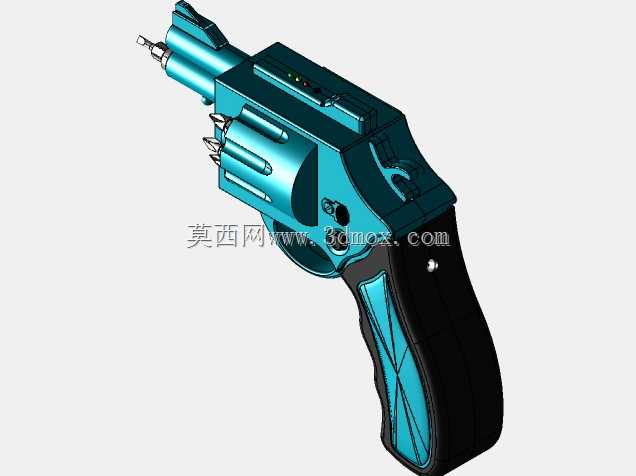

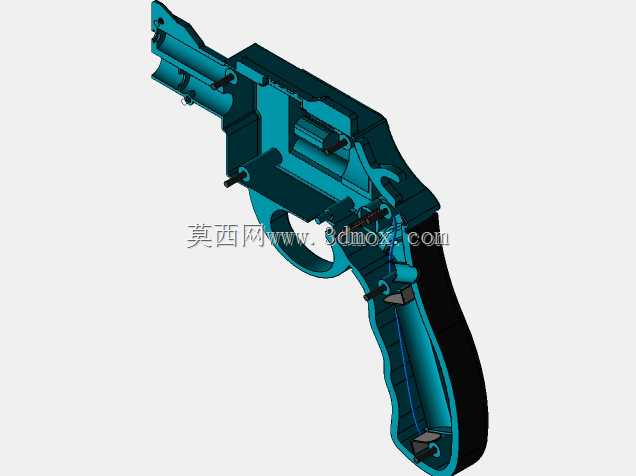

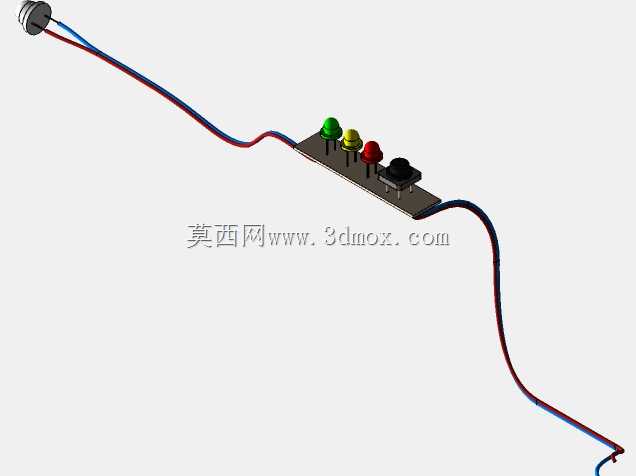

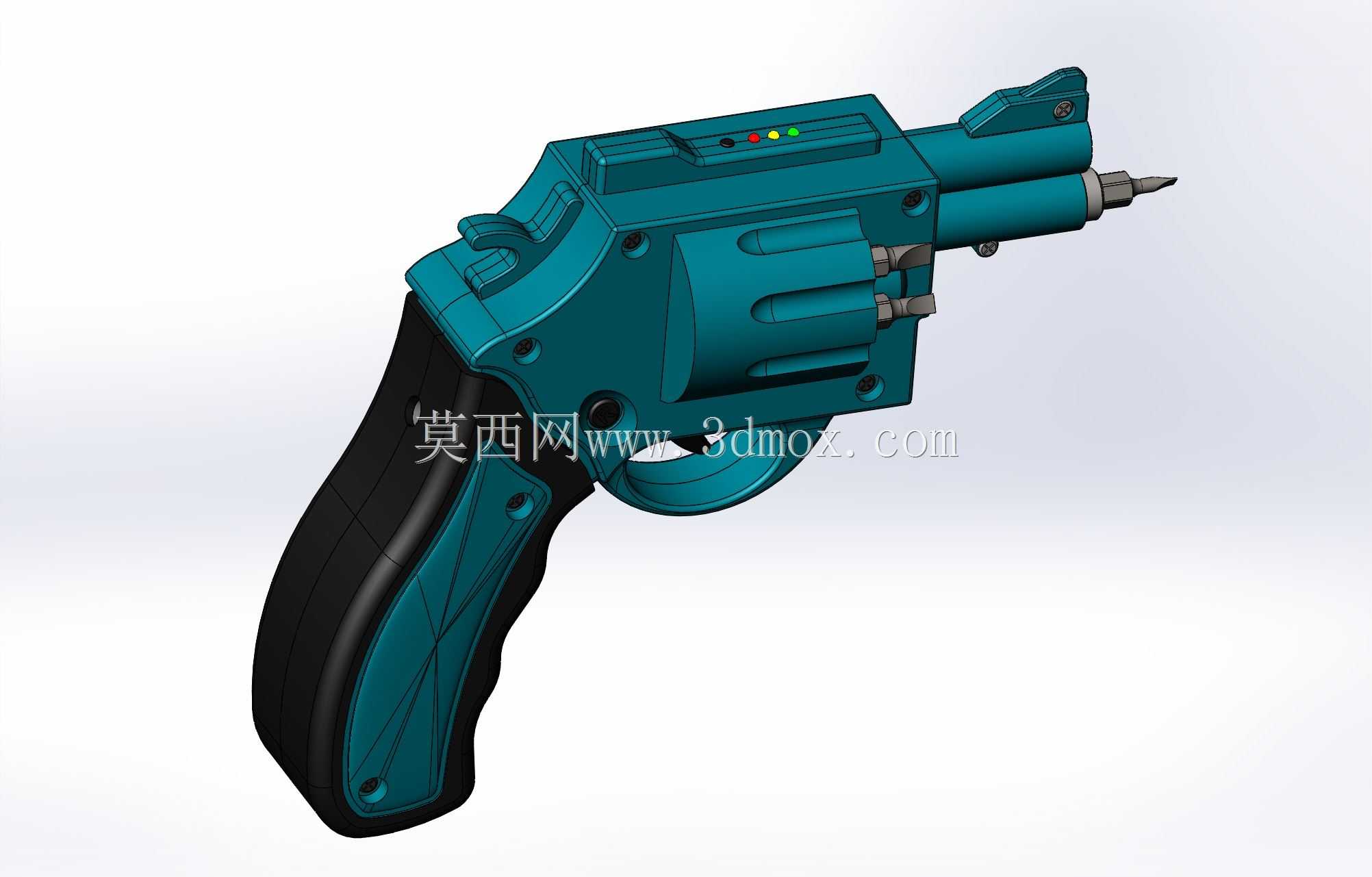

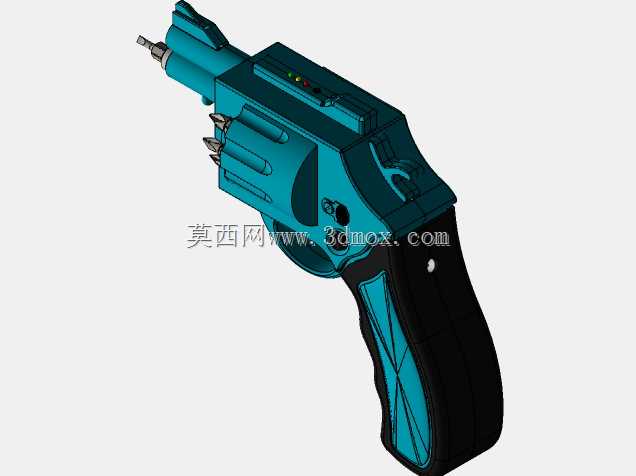

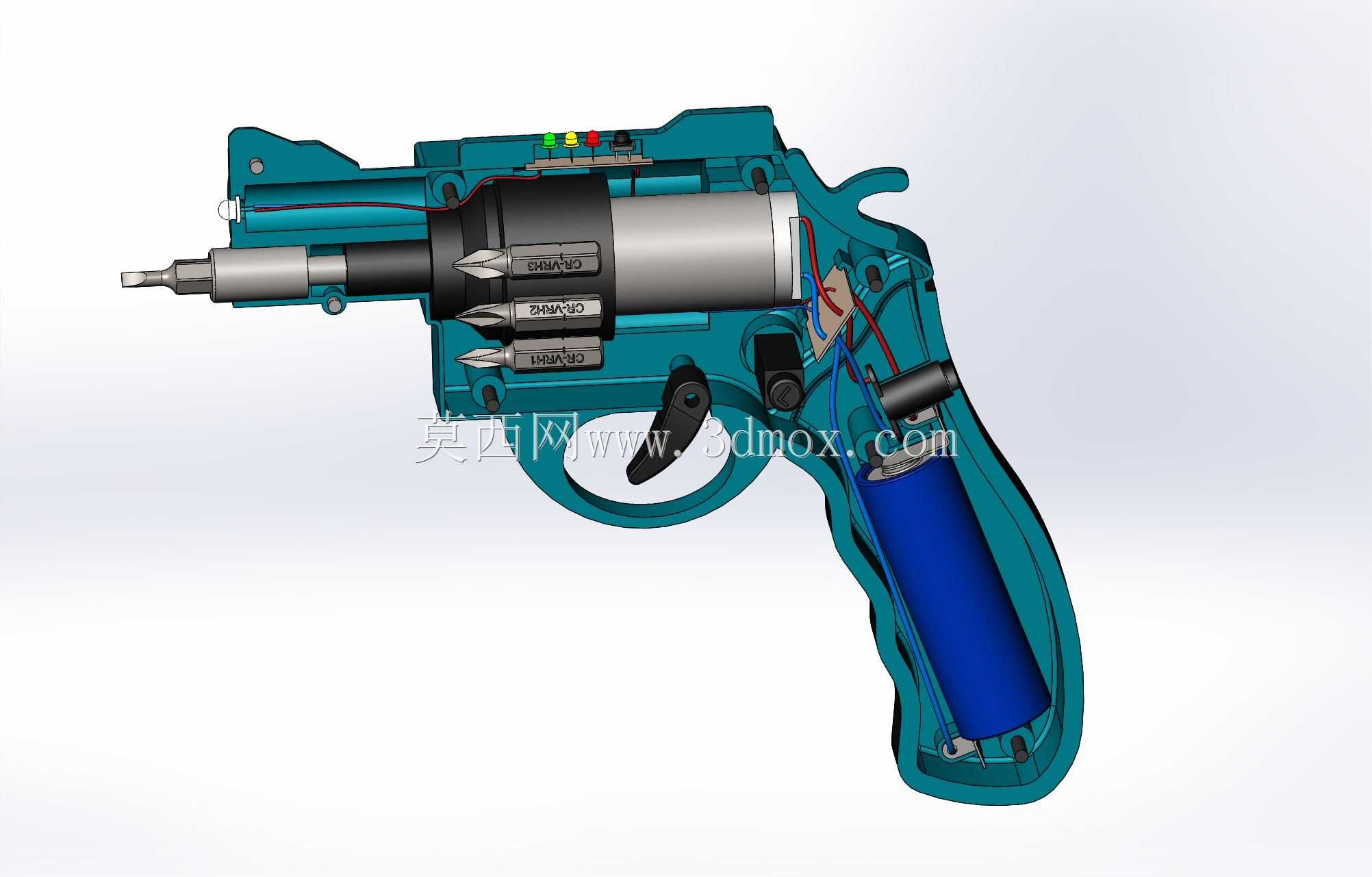

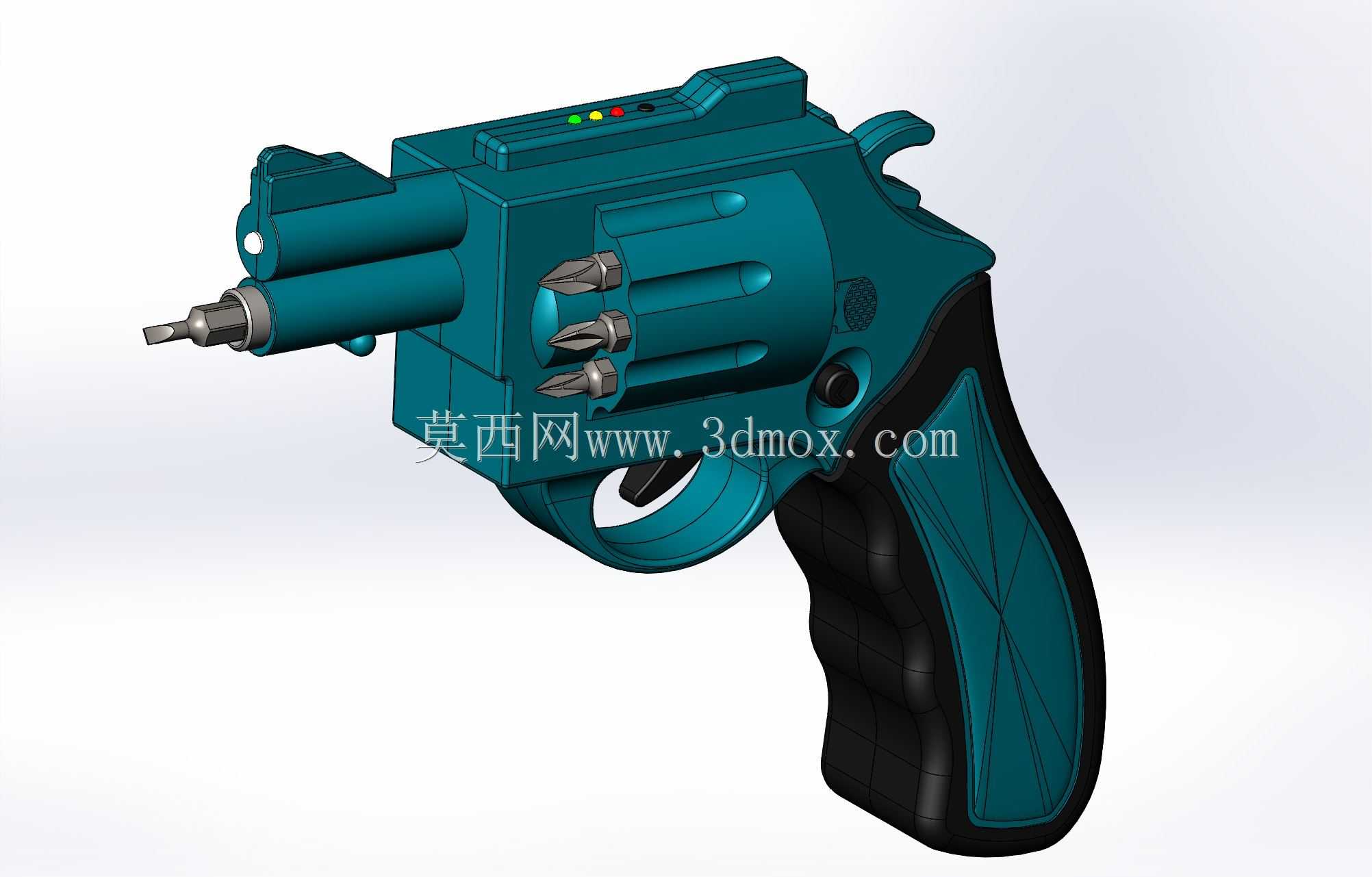

这款左轮造型的手动紧固工具，在设计之初就瞄准了狭小空间内的多规格紧固件拆装场景，日常设备维保、小型机电装配、家用五金维修等场景下，操作人员往往需要频繁更换批头来适配不同规格的螺丝，传统螺丝刀的批头收纳要么外置容易丢失，要么手柄内置拿取不便，这款工具将左轮弹巢的结构转化为批头存储仓，可同时容纳六枚不同规格的批头，无需额外携带批头收纳盒，单手握持即可完成批头切换，大幅提升零散维保作业的效率。从结构设计逻辑来看，工具整体沿用左轮手枪的握持轮廓，握把部分采用双色注塑结构，硬质内芯承担结构强度，外层软质贴合层贴合手掌虎口曲线，长时间握持施力不易产生压痕，作业时的反作用力可通过贴合的握把均匀分散到手掌区域，降低长时间操作的疲劳感。前端的工作轴部分做了双层嵌套设计，内层为批头夹持的磁吸结构，可牢牢固定六角柄批头，避免施力时批头滑脱损伤螺丝槽口，外层为定位套筒，作业时可抵住螺丝端面，保证批头与螺丝保持同轴，减少拧花螺丝的概率。弹巢式批头仓采用棘轮定位结构，旋转到对应批头位置时会有清晰的档位反馈，按下侧面的锁定卡扣即可旋转弹巢切换批头，切换到位后卡扣自动锁止，避免作业过程中批头仓意外转动。工具整体的外形尺寸控制在掌心可完全握持的范围，长度不超过150毫米，握把最大宽度不超过40毫米，可伸入深度不超过120毫米的狭小腔体内作业，安装边界上无需额外的操作空间，单手握持即可完成全部操作，不需要双手配合切换批头，在高空作业、设备内部维保等双手操作受限的场景下适配性极强。顶部设置的三个状态指示灯位预留了扭力提醒的扩展空间，后续可加装扭力检测模块，当拧紧紧固件达到设定扭力时指示灯亮起提醒，避免过度拧紧导致螺丝滑牙或者工件开裂。整体结构的受力部件均采用合金钢材加工，非受力外壳部分采用工程塑料注塑成型，在保证结构强度的前提下控制整体重量，长时间携带作业不会产生额外的负重感。批头仓的每个仓位都做了磁吸固定设计，批头插入后不会因为晃动、倒置而脱落，日常放在工具包中携带也不会出现批头散落的情况。前端工作头部分可根据作业需求更换不同长度的接杆，进一步拓展作业深度，适配不同深度的安装孔位操作。
