工业级手持电动螺丝锁付驱动器结构设计

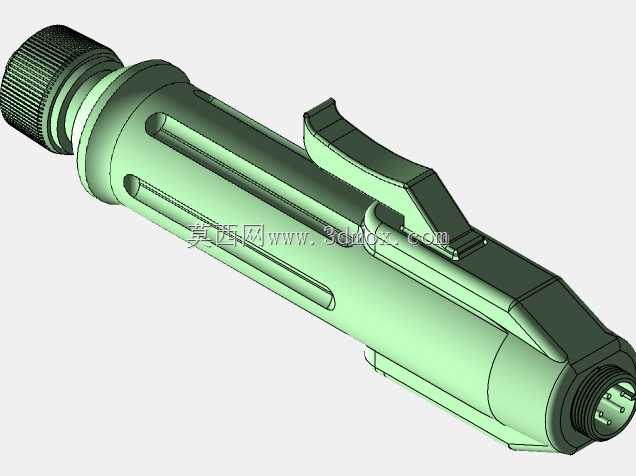

这款手持电动螺丝锁付驱动器，主要面向电子组装、小家电生产、低压电器装配等需要频繁完成螺丝锁付作业的产线场景，是产线一线装配工位的核心手持作业工具，可替代传统手动螺丝刀完成M1-M6规格范围内机牙螺丝、自攻螺丝的连续锁付作业，大幅降低装配工位操作人员的劳动强度，同时保证每颗螺丝锁付扭矩的一致性，避免手动锁付时扭矩不均导致的滑牙、工件压损、锁附不到位等常见装配不良问题。从结构设计逻辑来看，整机采用符合人体工学的长筒式握持布局，握持段做了多道内凹防滑槽设计，操作人员长时间握持作业时不易打滑脱手，筒身侧面设置的拨片式正反转切换结构，位置刚好对应握持时拇指的自然活动范围，作业过程中无需大幅调整手部姿势即可快速切换锁付、退钉档位，操作动线十分顺畅。整机前端为批头安装接口，采用标准快拆式锁嘴结构，可适配不同规格的十字、一字、内六角等通用批头，接口处做了同轴度公差约束，保证批头安装后径向跳动量控制在合理范围内，避免锁付过程中批头晃动刮花螺丝帽槽。尾端为供电与信号连接接口，采用多芯航空插结构，可连接配套的供电控制单元，实现扭矩可调、转速匹配、锁付到位信号反馈等功能，接口处做了防松卡扣设计，作业过程中线缆拉扯不会导致接口松脱断电。筒身内部预留了直流驱动电机、行星减速齿轮组、扭矩离合器的安装空间，各腔体之间做了定位止口设计，装配时可保证各传动部件的同轴度，减少传动过程中的异响与磨损，外壳采用高强度工程塑料注塑成型，表面做了细咬花处理，兼顾握持摩擦力与抗摔耐刮性能，整机重量控制在单手握持无明显负重感的区间，适配8小时连续作业的使用需求。从安装边界来看，整机最大外径处于常规手持工具的合理尺寸范围，长度可满足深腔位置螺丝锁付的进深需求，侧面拨片的突出高度不会干涉狭窄装配空间内的作业动作，可适配大部分消费电子、电器产品的常规装配工位使用，在做产线工装配套、工具选型建模时，该模型可直接用于装配工位的人机工程仿真、工具摆放位设计、配套锁付治具的干涉校验工作，结构细节完整还原了实物的装配关系与外形特征，可直接用于结构参考、二次改型设计的基础模型使用。
