可3D打印V型八缸发动机结构模型

这款V型八缸动力装置的可打印结构模型，在设计阶段就充分考虑了桌面级熔融沉积3D打印的工艺特性，所有结构件均做了最小壁厚校验，避免打印过程中出现翘曲、填充不足的问题，同时预留了0.2mm的装配间隙，无需二次打磨即可完成拼接组装。从实际应用场景来看，这类等比例缩小的动力结构模型，既可以作为职业院校机械原理课程的具象教学教具，帮助学生直观理解V型引擎的缸体布局、曲柄连杆联动逻辑，也能作为汽车文化展示场景中的陈列展品，或是创客动手组装的机械实践项目载体。

在功能特性的还原上，模型完整复刻了V8引擎的核心结构逻辑：两侧各四个气缸呈90度夹角排布，这种布局本身是为了平衡一阶、二阶往复惯性力，让实际运行的引擎拥有更平顺的动力输出特性，模型保留了缸体的散热筋结构、曲柄连杆的装配位、气门侧的排布空间，甚至连缸体侧面的安装定位凸台都做了还原，能够清晰展示真实V8引擎的动力传递路径——活塞的往复直线运动通过连杆转化为曲轴的旋转运动，最终向外输出扭矩。

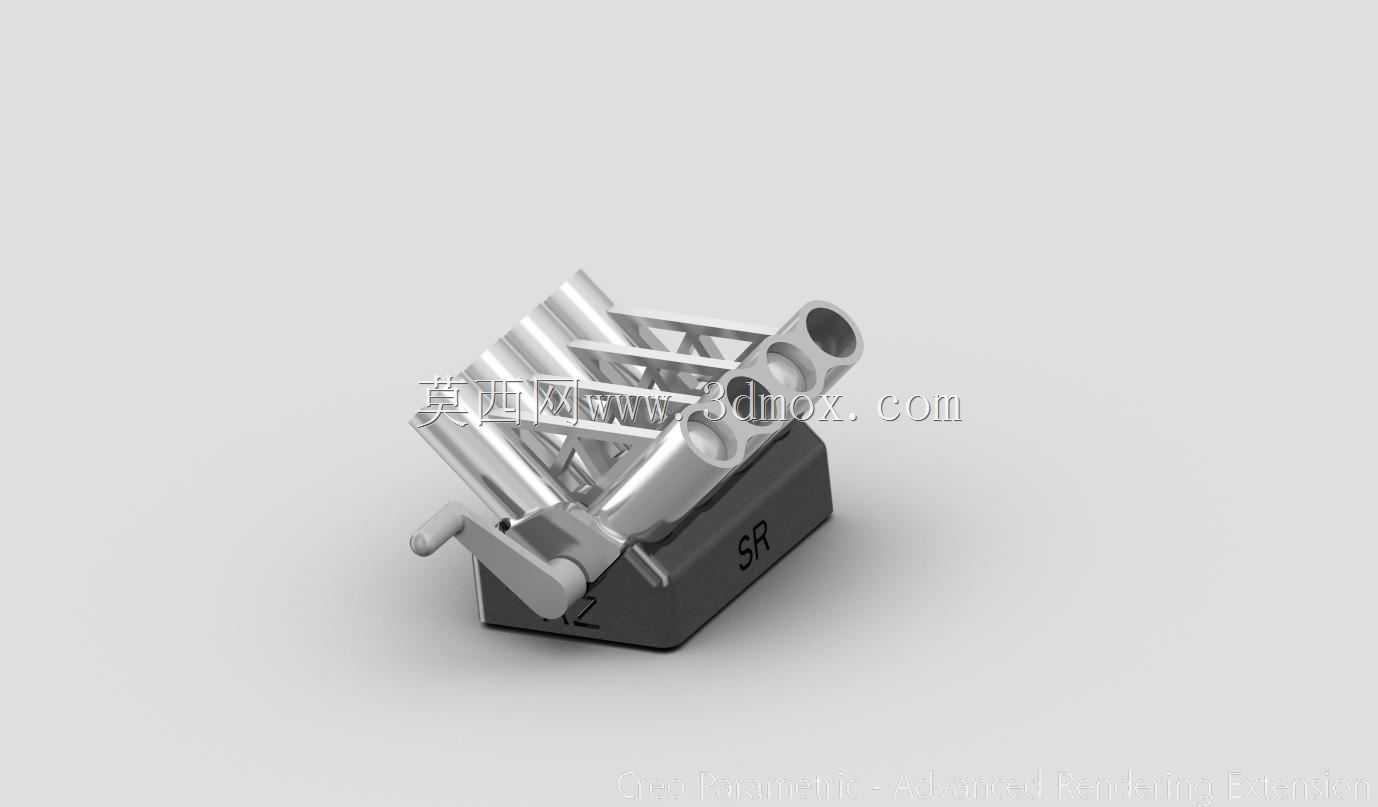

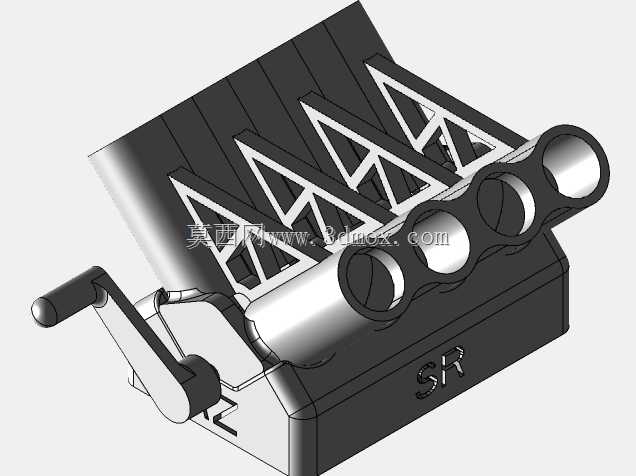

设计过程中，工程师首先对真实量产V8引擎的结构做了合理简化，剔除了真实引擎中复杂的油路、冷却管路、电控传感器等不适合3D打印的细碎结构，保留核心运动构件与外观识别特征，同时对所有悬空结构做了45度以内的自支撑角度优化，减少打印时的支撑材料用量，降低后期处理的工作量。从安装边界来看，模型组装完成后整体轮廓适配常规桌面3D打印机的成型尺寸，底座预留了标准的M3螺纹安装孔位，可以直接固定在展示台架或者教学演示台面上，曲轴的输出端做了标准的六角轴接口，可外接小型手摇柄或者低速电机，实现动态运转演示，直观展示八缸交替做功的联动过程。缸体部分的结构做了等比例壁厚处理，既保证打印后的结构强度，也不会因为壁厚过大导致打印时间过长、耗材用量过多，相邻气缸之间的隔层厚度经过反复校验，既不会在打印时出现塌边，也能准确还原真实引擎的缸间距设计特征。
