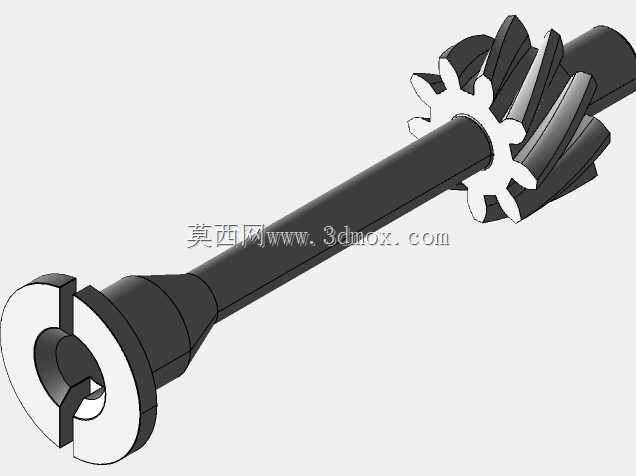

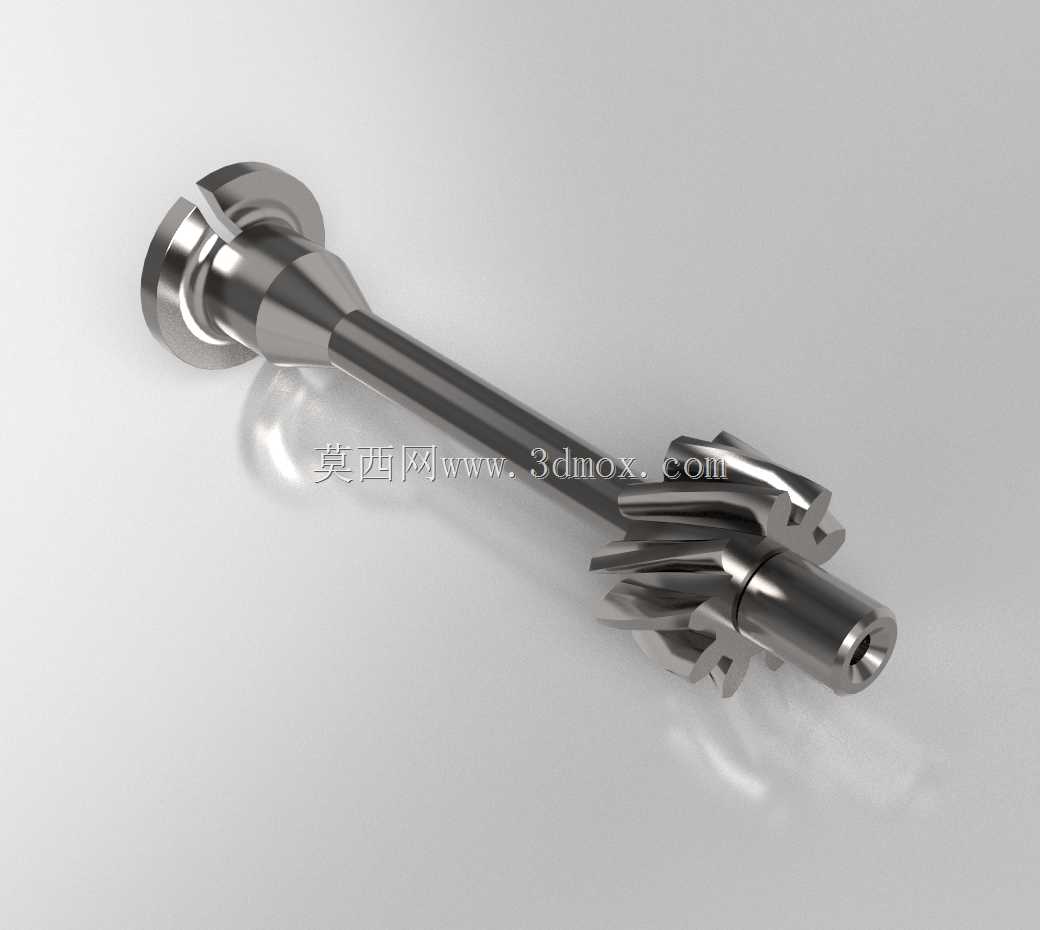

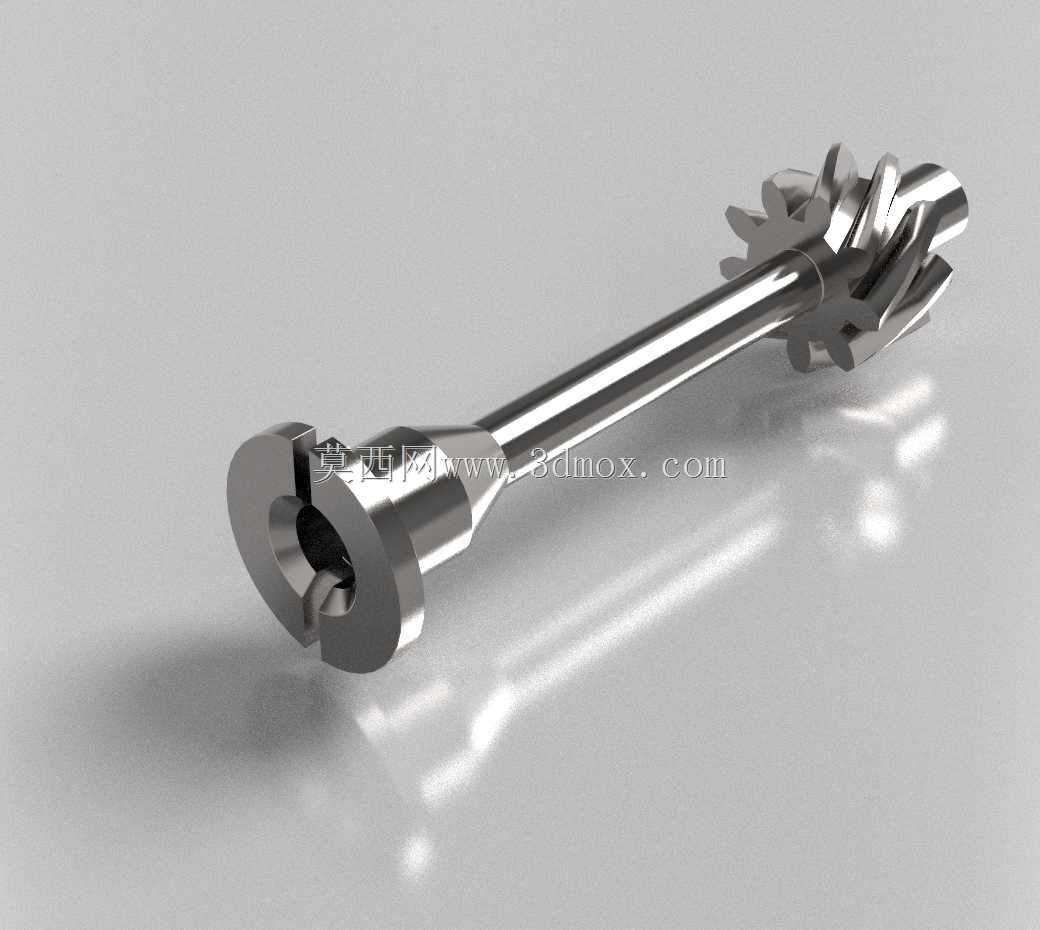

轻型Leyland Mini A系列分配器驱动轴结构

这款分配器驱动轴主要适配经典小型乘用车的点火分配系统，是发动机配气点火机构里传递动力的核心传动零件，直接承担着将凸轮轴端的旋转动力同步传递给分电器的作用，保证点火正时与曲轴转角、凸轮轴升程的精准匹配，一旦轴件出现磨损松旷，就会导致点火提前角偏移，引发发动机怠速抖动、动力输出不足、油耗异常升高等常见故障。从结构设计来看，轴体采用一体化阶梯轴构型，输入端为带卡槽的盘式接头，卡槽结构直接与凸轮轴端的驱动凸台咬合，无需额外连接件就能保证周向传动无间隙，避免长期运转后出现传动回差；轴身中段做了等直径光轴设计，表面粗糙度控制在适合衬套滑动配合的区间，装配时直接穿入缸盖对应的安装衬套孔内，光轴段的长度刚好匹配缸盖安装面到分电器安装位的距离，既不会因为轴身过长导致安装干涉，也不会因为长度不足造成支撑跨距过大引发运转挠曲。输出端集成了螺旋齿轮结构，齿轮齿形经过修形处理，和分电器轴端的从动齿轮啮合时重合度更高，能有效降低啮合冲击与运转噪音，齿轮旁的限位凸台刚好卡在分电器壳体的定位槽内，限制轴体的轴向窜动量，保证啮合间隙始终处于合理区间。设计过程中重点考虑了小型发动机舱内的紧凑安装边界，轴体整体径向尺寸控制得极小，能适配缸盖上狭窄的穿装通道，输入端的盘式接头外径刚好避开周围的气门室盖加强筋、润滑油道孔，装配时无需额外拆解周边附件就能完成更换作业。轴件的质量惯性矩经过反复校核，在保证结构强度、抗扭刚度满足高转速运转需求的前提下，尽可能降低轴体自身的转动惯量，减少凸轮轴驱动的额外功率损耗，同时也能降低齿轮啮合面的冲击载荷，延长整套传动副的使用寿命。实际装车场景中，这类驱动轴长期处于发动机舱高温、润滑油雾浸润的工作环境，所以结构上没有设计多余的积屑沟槽，轴身过渡位置全部采用圆角过渡，避免应力集中，同时光滑的轴身表面也不容易附着油泥积碳，减少长期运转后的卡滞风险。在做三维结构建模时，需要重点核对输入端卡槽的对称度、输出齿轮的螺旋角、轴身各阶梯段的同轴度公差，这些形位公差直接决定了装配后的传动精度，任何一项公差超差，都会导致点火正时偏差，甚至出现齿轮啮合卡滞、轴件断裂的严重故障。
