带CFD仿真验证的轻型螺旋桨飞机三维设计

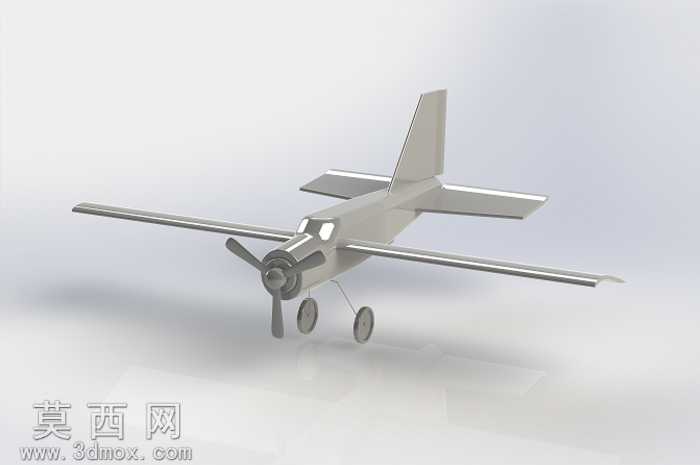

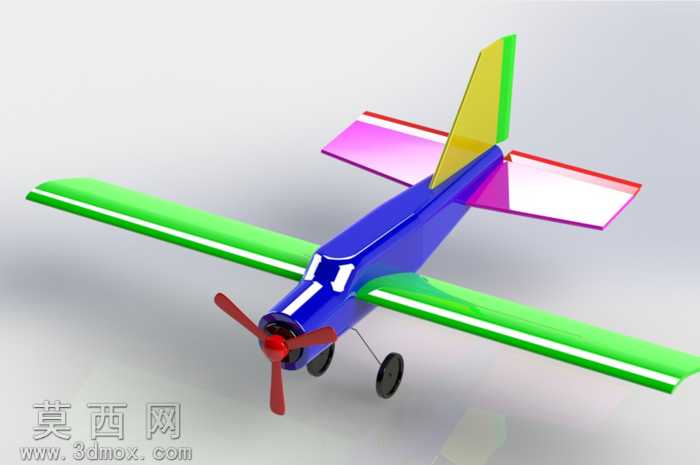

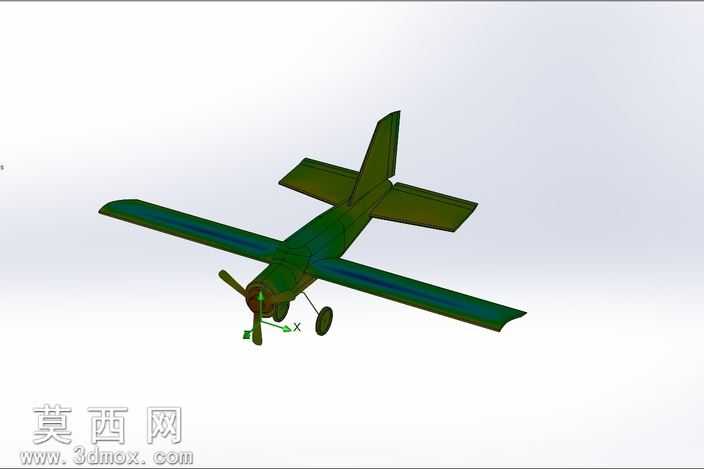

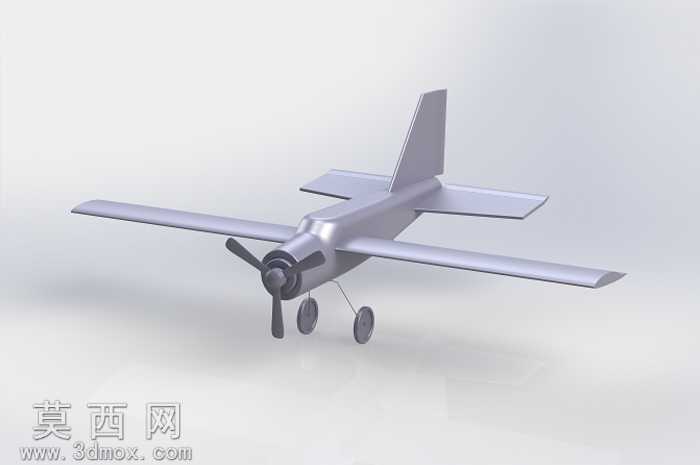

本作品为轻型螺旋桨飞机的三维建模与CFD仿真配套设计成果，建模阶段以常规上单翼螺旋桨飞机的气动布局为基础，在三维建模环境中完成整机结构的参数化搭建：机身采用流线型曲面建模，通过多段样条曲线勾勒机身截面轮廓，经曲面放样、缝合形成连续光滑的机身实体，兼顾气动减阻需求与结构装配合理性；机翼部分针对三种不同翼型配置分别完成参数化建模，分别对应默认翼型、Cirak Y翼型与Roncz马斯克7翼型，每款翼型均严格参照UIUC翼型数据库的公开翼型坐标数据生成翼型截面，沿翼展方向完成翼型的扭转、弦长渐变设置，还原真实机翼的气动外形特征；尾翼部分包含垂直尾翼与水平尾翼，分别采用高饱和度的黄、紫、粉等半透明材质区分不同翼面，便于在模型查看时快速识别各气动操纵面的布局与边界；起落架采用后三点式简易起落架结构，分别完成支柱、轮轴、橡胶轮胎的独立建模与装配，还原轻型小飞机的起落架布局特征；机头螺旋桨采用红色三叶螺旋桨设计，完成桨叶的曲面扭转建模，匹配螺旋桨的气动外形特征。材质渲染阶段，机身主体采用高光泽蓝色烤漆材质，机翼主翼面采用亮绿色高反光材质，各翼面边缘添加白色条状标识提升辨识度，螺旋桨、起落架轮胎分别采用哑光红、哑光黑橡胶材质区分，通过环境光、漫反射参数调整，让整机渲染效果色彩明快、结构边界清晰，便于观察各部件的相对位置与外形特征。设计过程中重点围绕CFD仿真需求开展模型优化，针对三款不同翼型配置分别完成流体计算域的模型适配，确保模型曲面无破面、几何公差满足流体网格划分要求，配套的CFD结果文件可直接用于对应翼型配置下的飞机气动性能分析，对比不同翼型在相同飞行工况下的升阻特性、流场分布差异，为轻型螺旋桨飞机的翼型选型提供直观的三维模型与仿真数据支撑，整个建模过程严格控制几何精度，确保各部件之间无干涉、曲面连续等级满足工业级建模要求，既可以作为航空爱好者学习飞机结构、翼型设计的参考模型，也可用于基础CFD仿真流程的练习与验证。
