带转盘自动送料回流焊炉结构设计

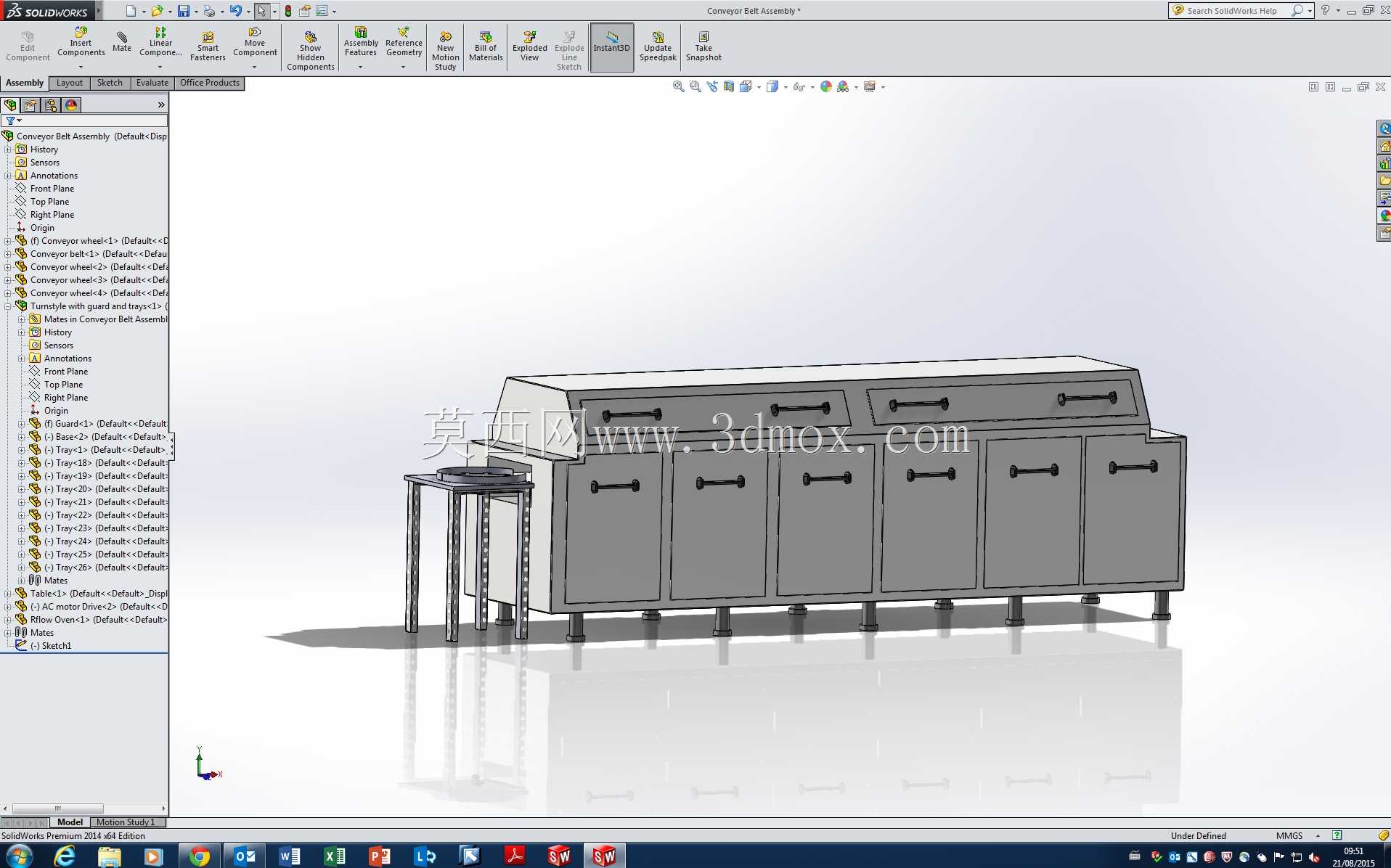

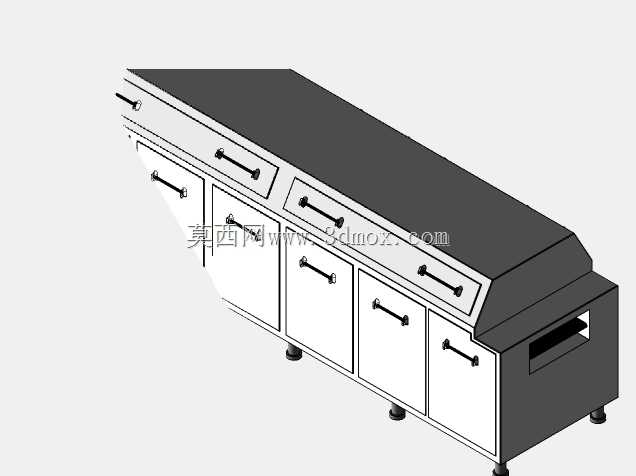

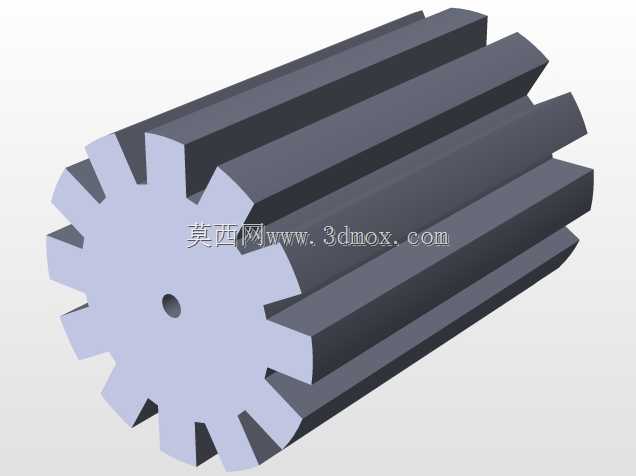

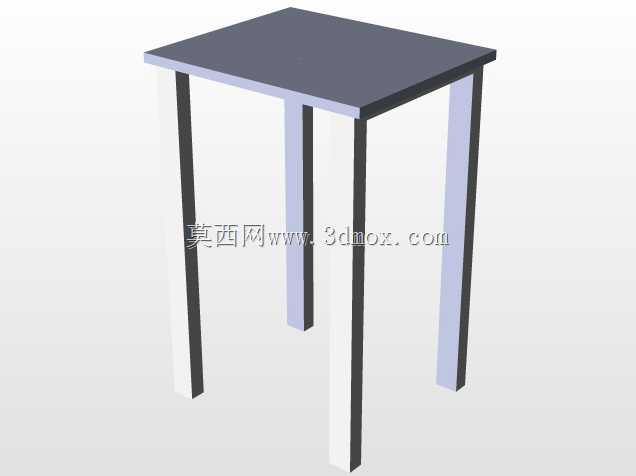

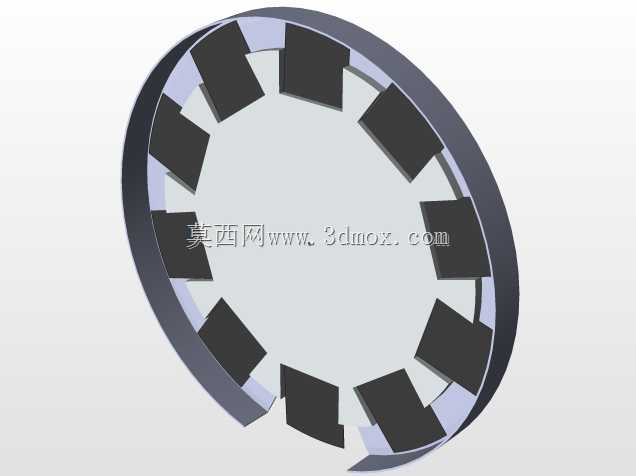

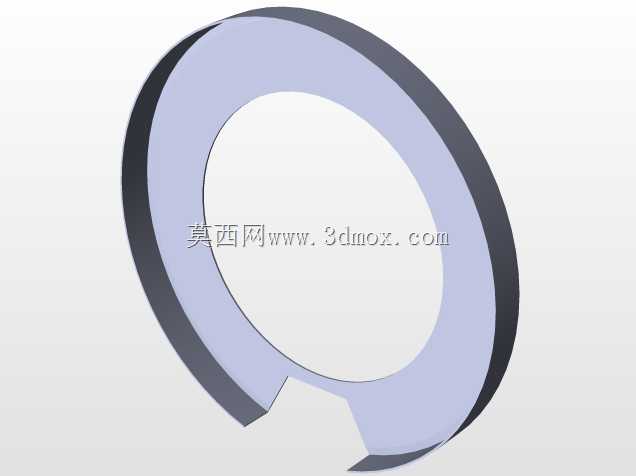

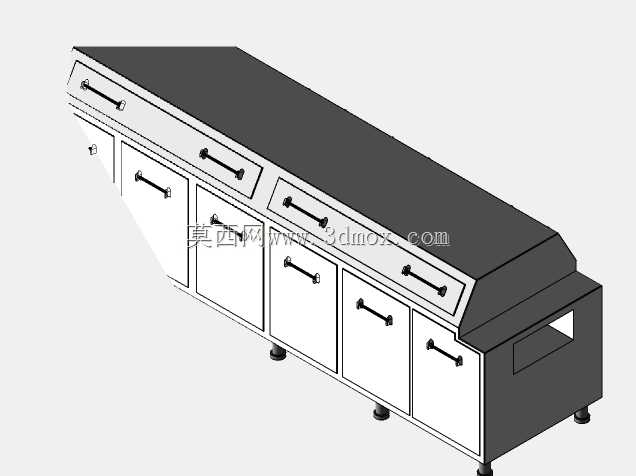

这款带转盘的回流焊设备，主要面向中小批量电子组装生产线的焊接工序设计，适配多品种小批量的PCB板焊接作业场景，在电子制造车间的SMT段可独立作为焊接工位使用，也可接驳前后段的上板、检测设备组成完整产线。设备左侧设置独立转盘送料机构，采用交流电机驱动转盘做间歇回转运动，可实现待焊接工件的自动上料对位，替代传统人工逐片放料的操作，减少操作人员直接接触高温炉口的安全隐患，同时能稳定控制送料节拍，匹配炉体内部的温度曲线传输速度，避免人工放料节奏不均导致的焊接不良问题。炉体主体采用多温区独立柜体结构，每个温区对应独立的柜门与操作把手，方便后期维护时单独开启对应温区检修加热模块、传输网带，无需整体拆解炉体外壳，降低日常运维的拆装工作量。底部采用可调式支撑脚结构，可根据车间地面平整度调整设备整体水平度，保证内部传输网带运行平稳，避免工件在传输过程中出现偏移、掉落的情况。设计过程中优先考虑了设备的安装边界，整体长度适配常规车间的工位排布宽度，左侧转盘机构突出炉体主体的尺寸经过核算，预留出操作人员取放料的操作空间，同时不会占用过多车间通道位置，设备后侧预留管线接口位置，可直接对接车间的供电、排风管线，无需额外改造管线排布。炉体外壳采用钣金折弯拼接结构，各柜门之间预留均匀的装配间隙，既保证高温作业下的热胀冷缩余量，也能减少炉内热量向外散失，降低车间环境的热负荷。转盘机构的支撑支架采用型材焊接结构，保证转盘承载工件时的结构刚性，避免长时间运行出现转盘倾斜、对位不准的问题，转盘与炉体入口的衔接位置设置导向过渡结构，保证工件从转盘平稳送入炉内传输网带，不会出现卡滞、磕碰的情况。
