焊接设备用关节臂组件结构设计

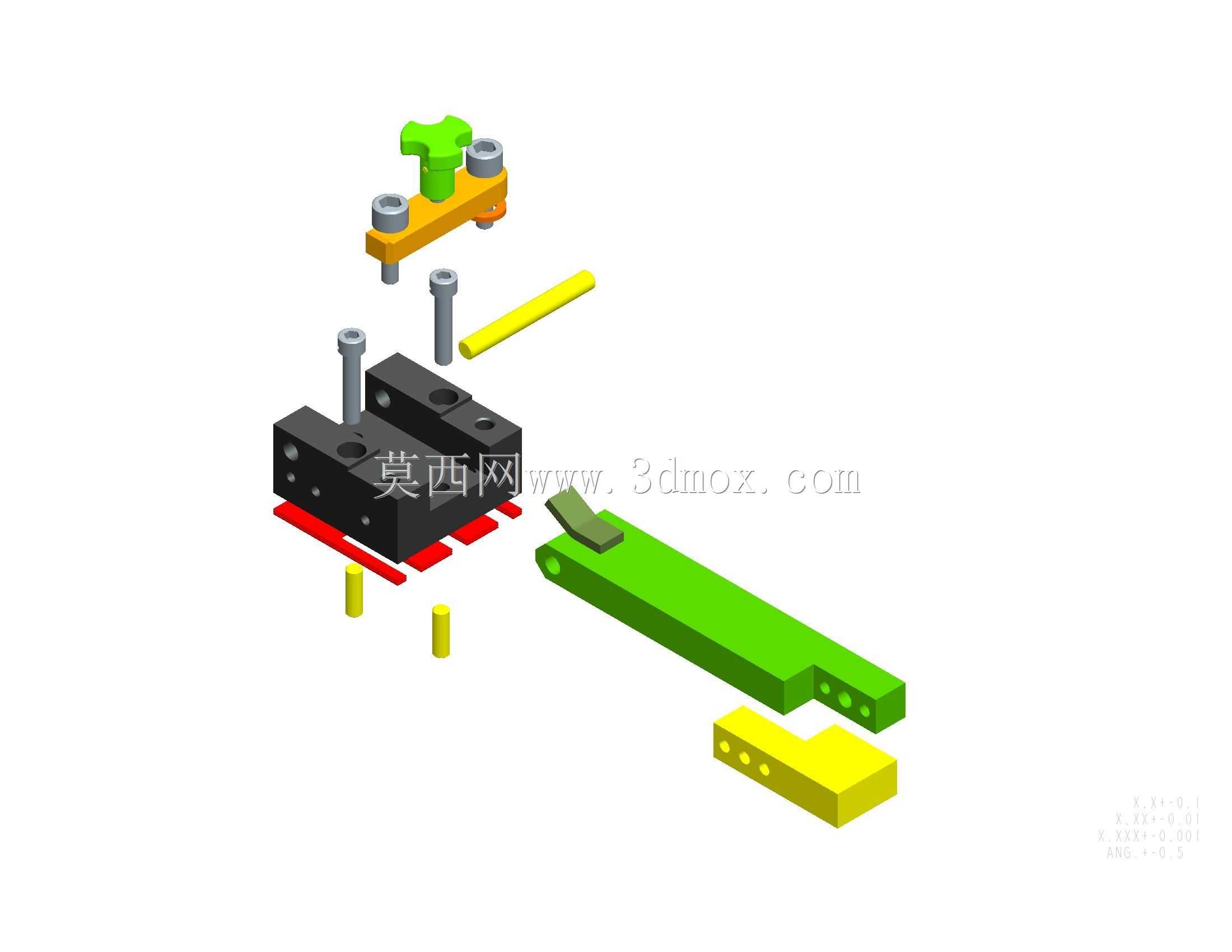

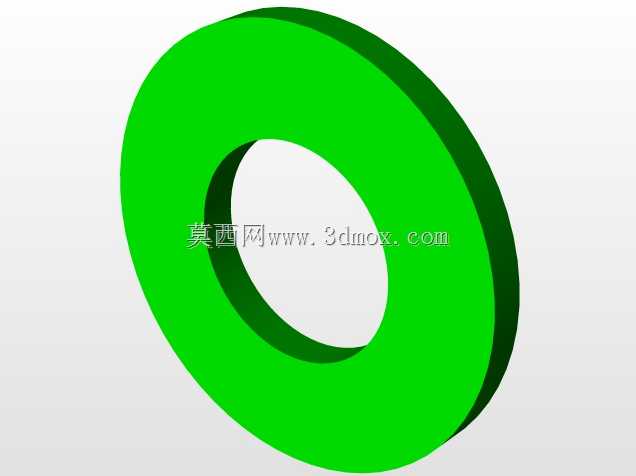

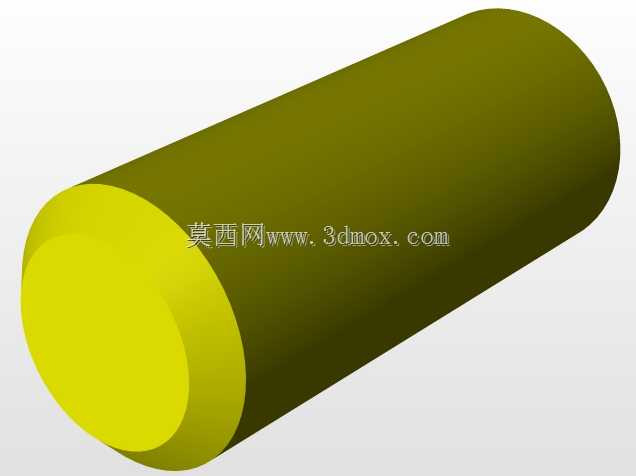

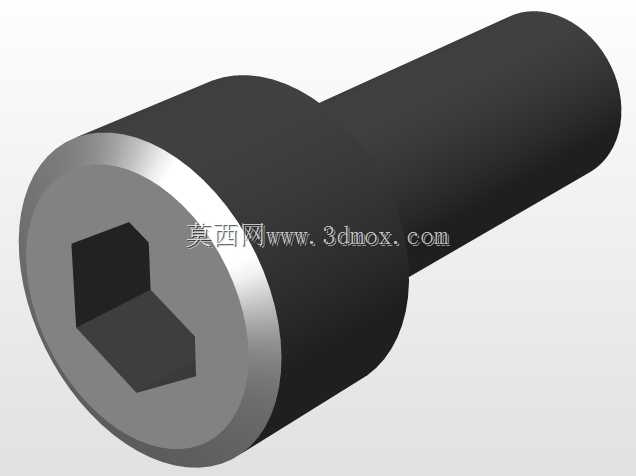

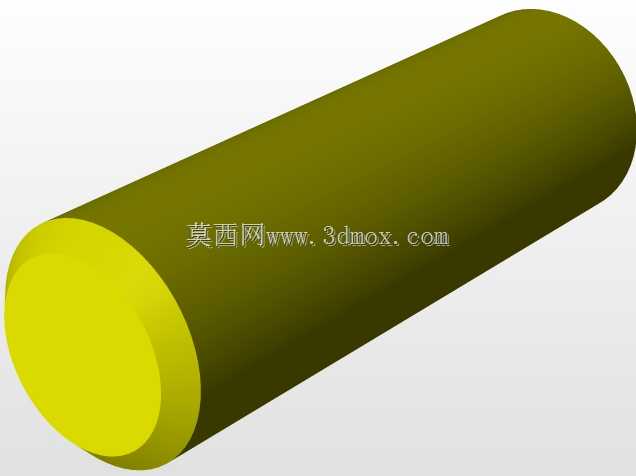

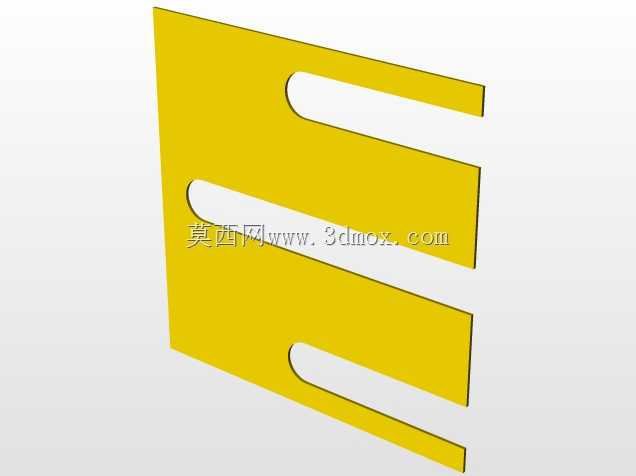

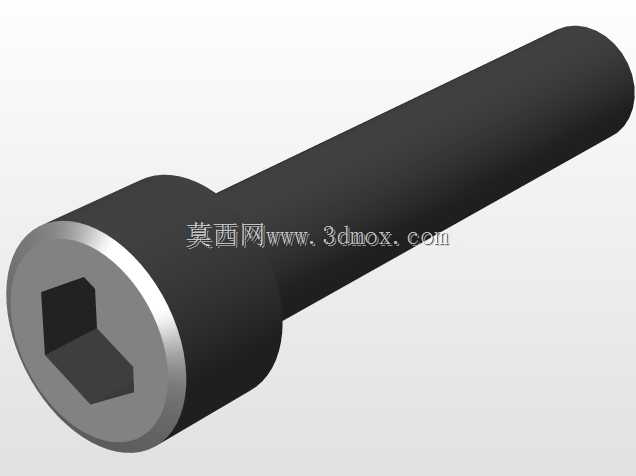

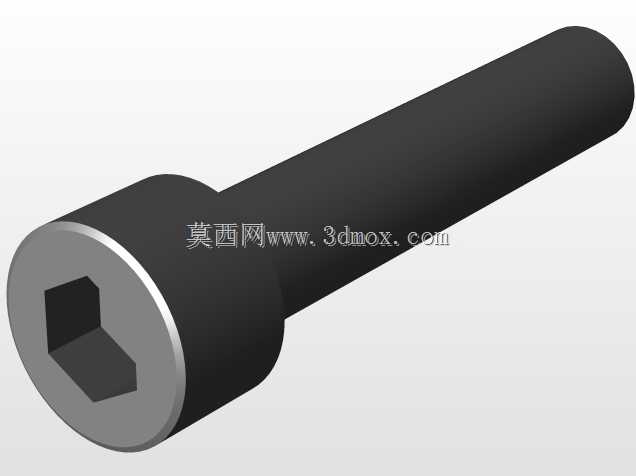

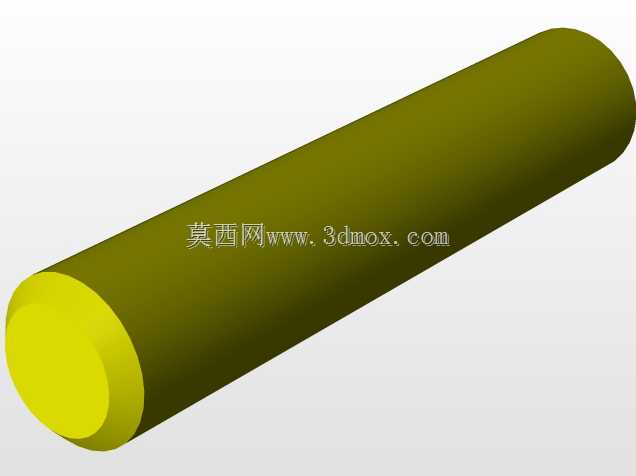

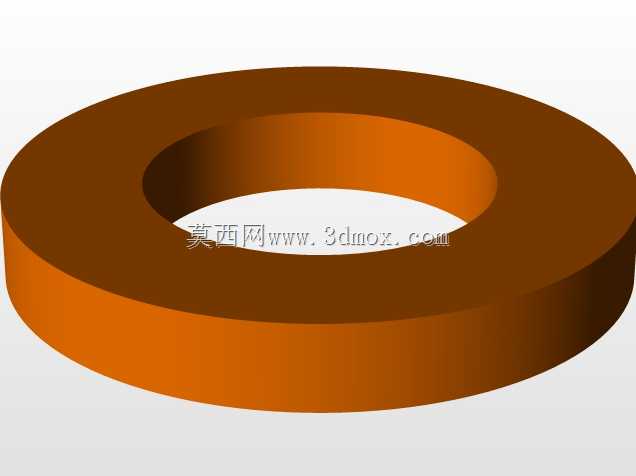

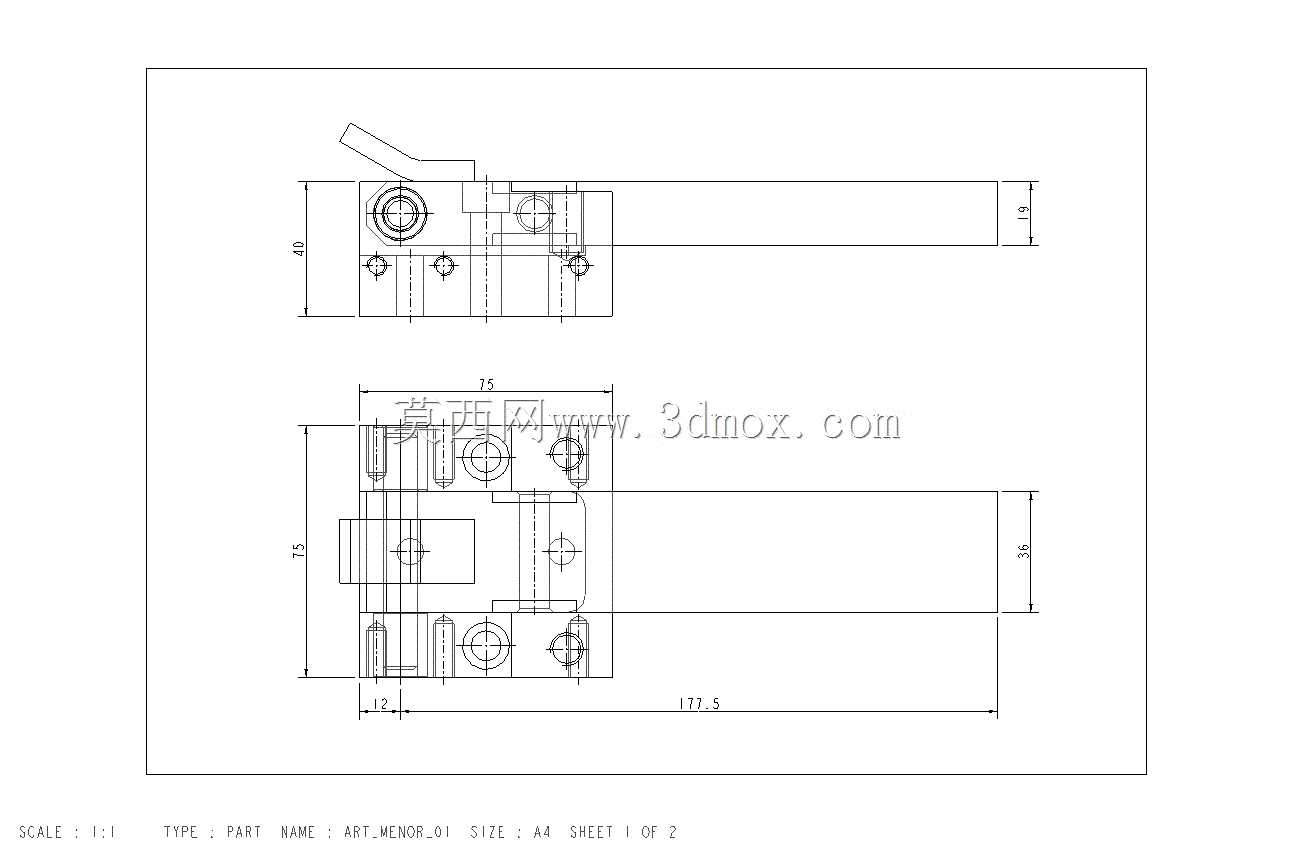

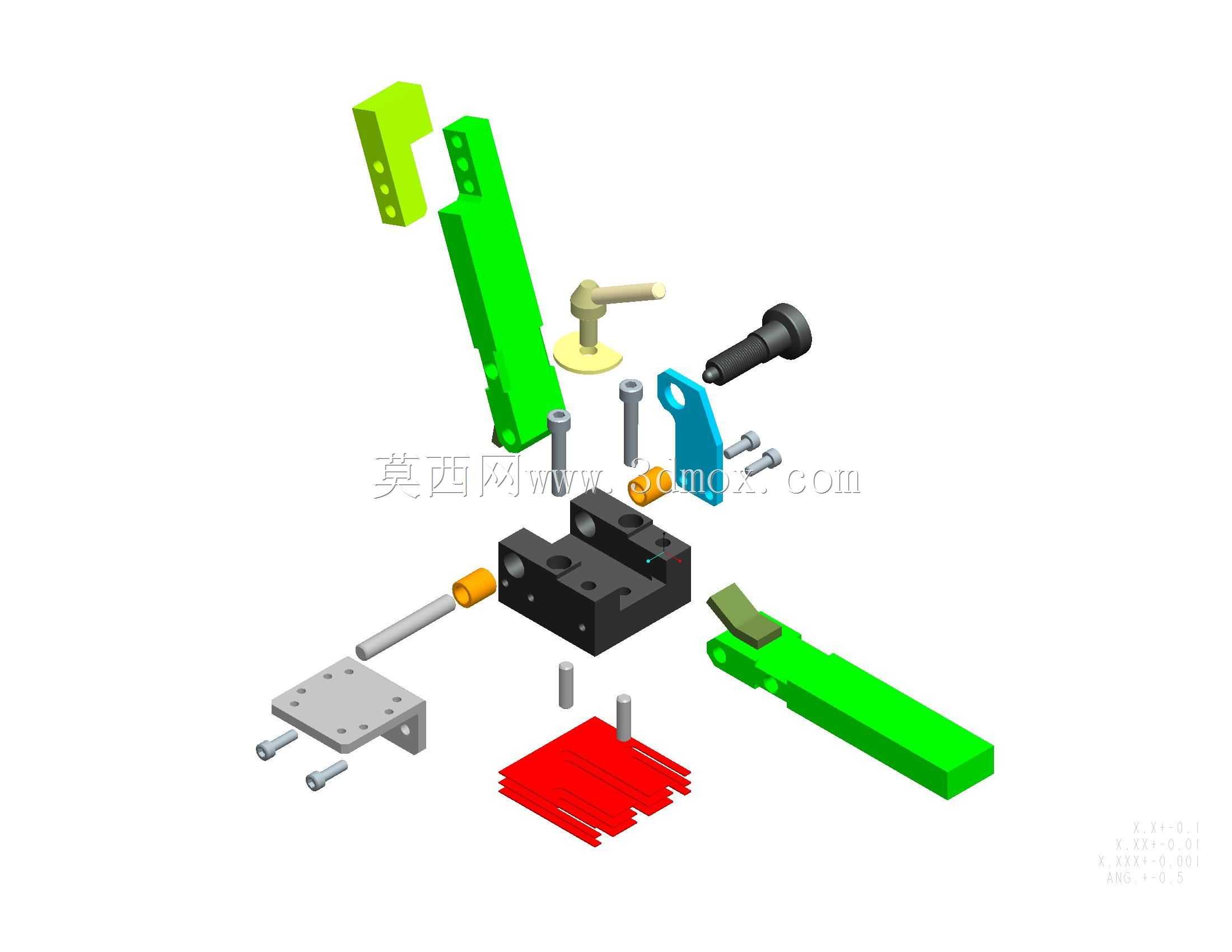

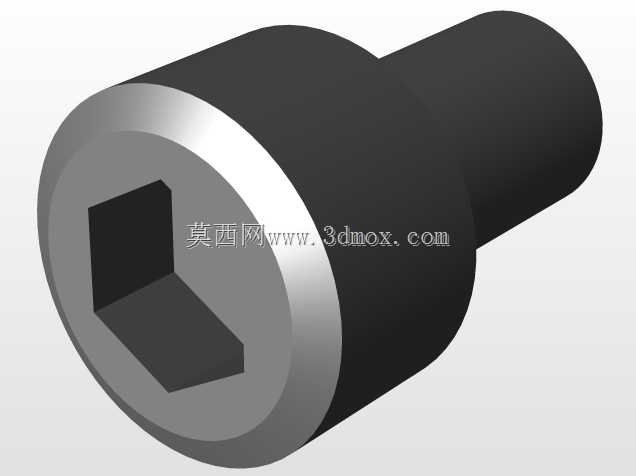

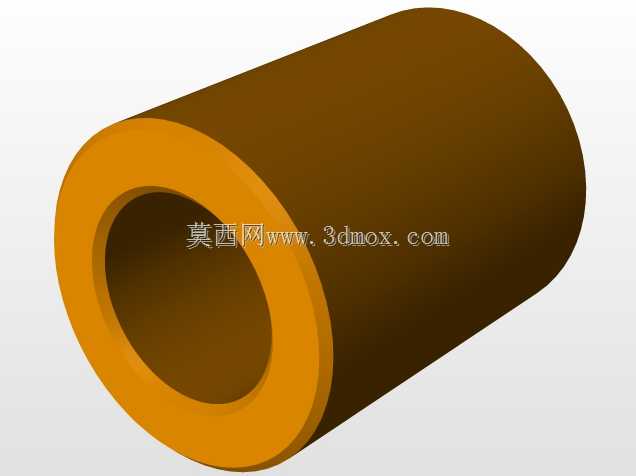

这套关节臂组件主要应用在电阻焊、弧焊等焊接设备的工件定位工位，承担焊装过程中待加工零件的姿态调整与位置固定功能，是焊装工装里实现多自由度定位的核心执行部件。从结构拆分来看，整套组件包含长臂支撑件、底座安装块、锁紧手柄、紧固件、定位压块、安装基板几个核心部分，各零件通过圆柱销、内六角螺栓完成装配，没有采用复杂的一体化铸造结构，拆分后的零件加工难度低，后期维护更换易损件时不需要整体拆解整套工装，能有效缩短产线停线维护的时间。

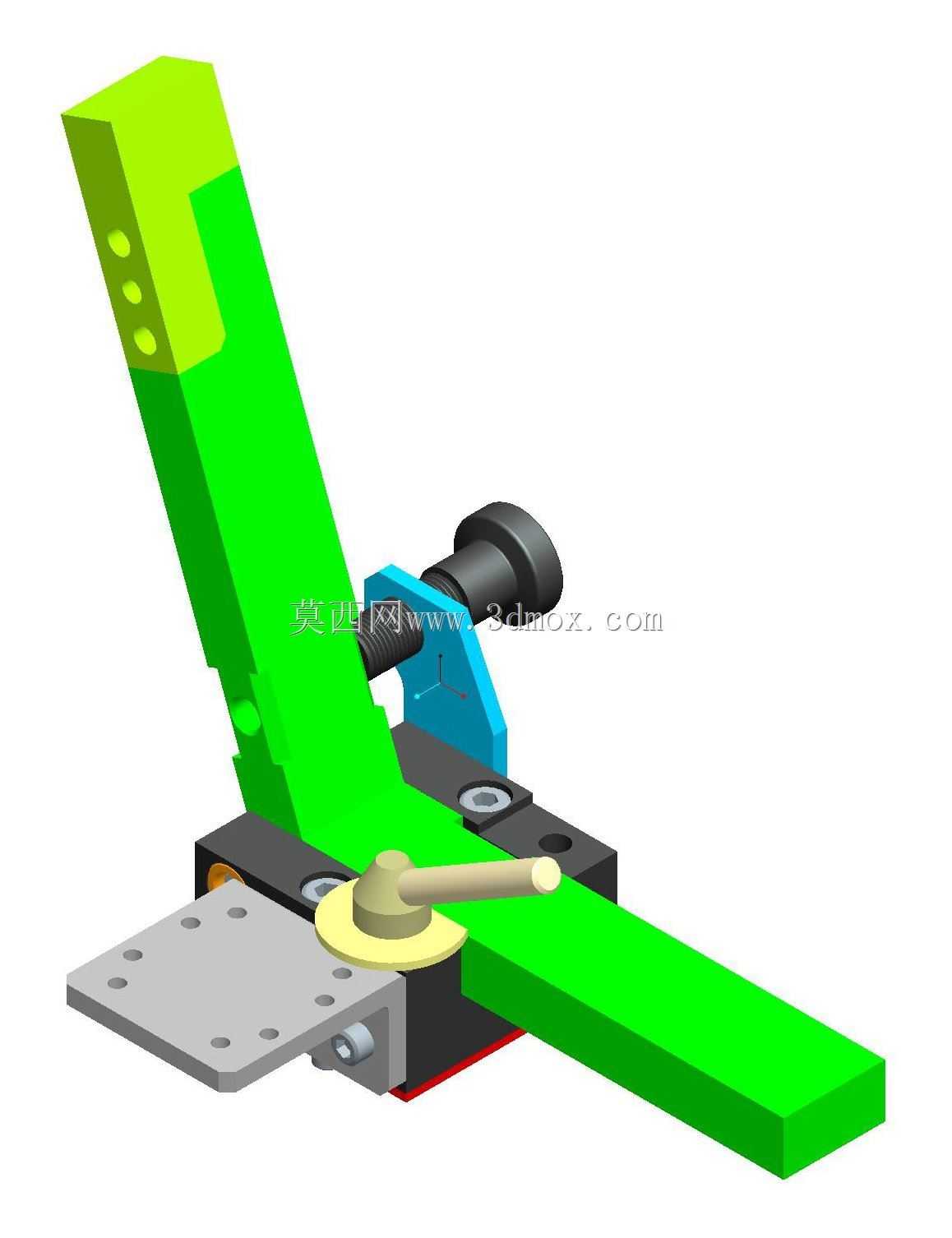

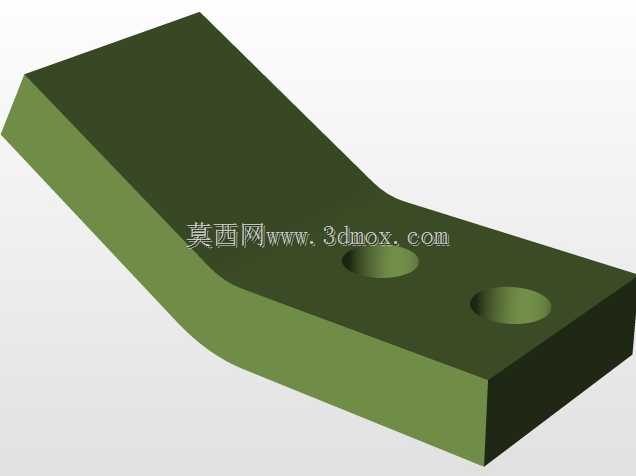

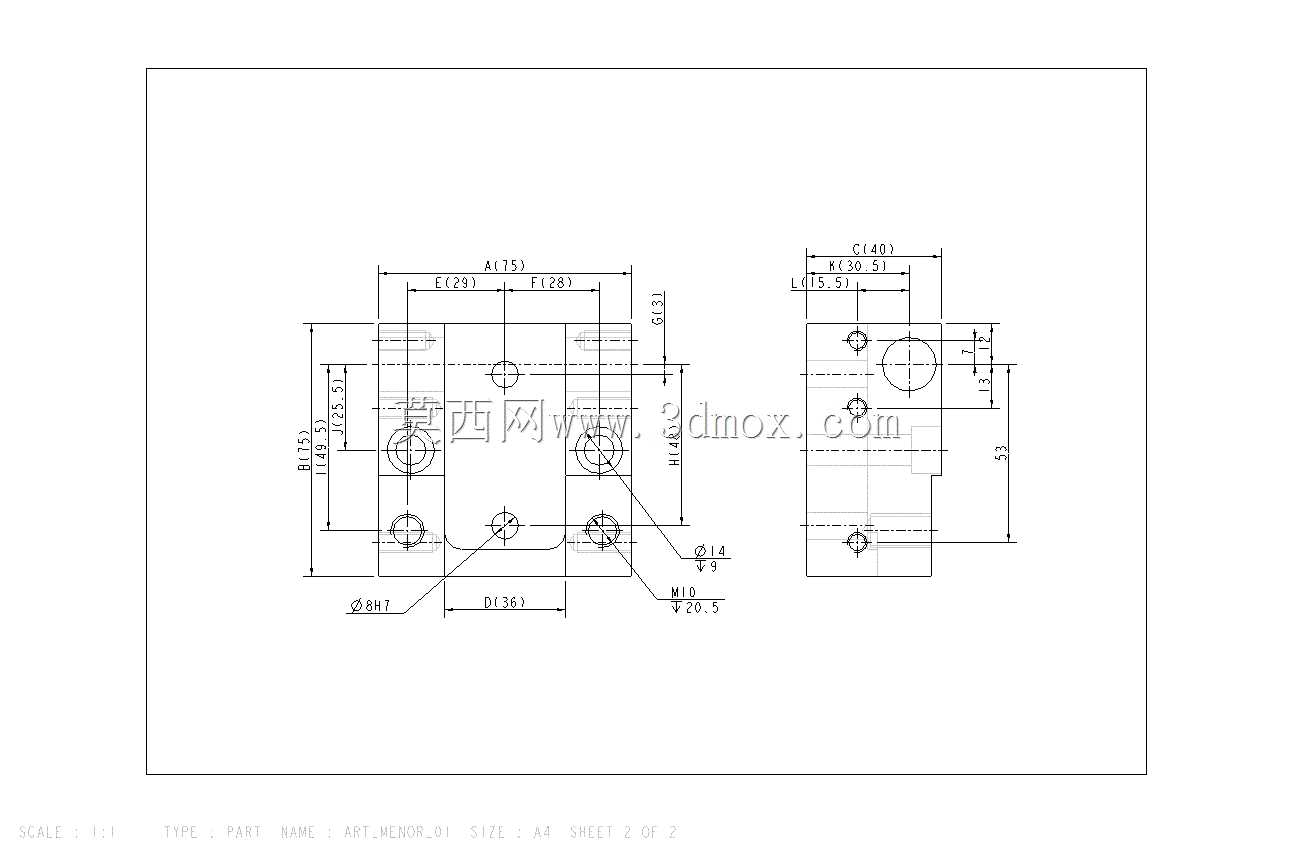

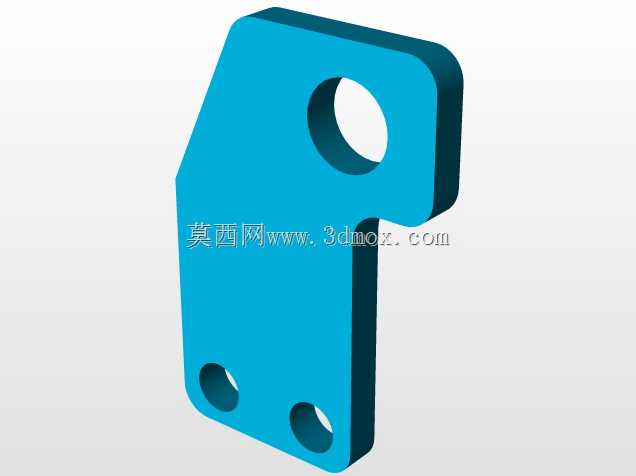

设计时优先考虑了焊装工位的实际工况，长臂件采用了高刚性的截面设计，避免长时间承受压紧力后出现形变导致定位偏移，绿色的长臂主体上预留了多组等距安装孔，可根据待焊零件的尺寸调整压块的固定位置，适配不同规格钣金件、结构件的装夹需求。底座安装块设置了多方向的连接接口，既可以通过底部的安装基板固定在焊装工作台的T型槽上，也能直接转接在现有焊装工装的立板上，安装边界的适配性较强，不需要对现有工位的台架做大规模改造就能完成加装。

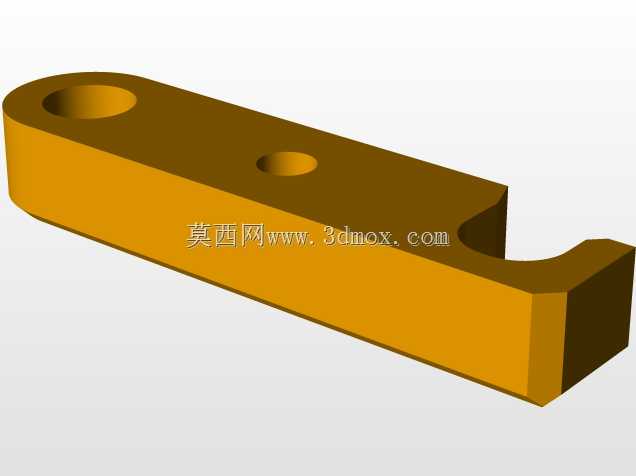

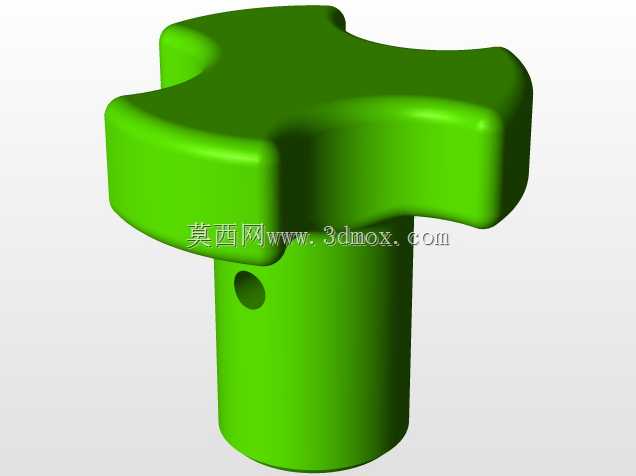

锁紧手柄采用了偏心轮式的锁紧结构，扳动手柄即可快速完成关节位置的锁止与释放，调整臂体角度时不需要额外使用扳手等工具，一线操作人员在工位上换产调整时可以单手完成操作，能有效缩短不同批次工件切换时的工装调试时间。端部的定位压块做了防滑处理，接触工件的表面设置了防滑纹路，压紧焊接零件时不会出现打滑偏移，同时压块采用了可拆卸设计，磨损后可以单独更换，不需要更换整根臂体，降低长期使用的备件成本。

整套关节臂的活动范围覆盖了常规焊装工位的常用调整区间，臂体展开后可覆盖底座周边一定半径内的装夹区域，收回时不会占用过多工位空间，避免和焊枪的运动路径产生干涉。各转动配合面预留了合理的间隙公差，既保证转动时的顺畅度，也不会因为间隙过大导致装夹时出现旷量，影响焊接位置的精度。所有外露的金属零件都做了表面处理，能抵御焊接过程中产生的飞溅、焊渣粘附，减少日常清理维护的工作量，适配焊装车间多尘、多飞溅的恶劣使用环境。
