土工格室多工位连续焊接加工设备

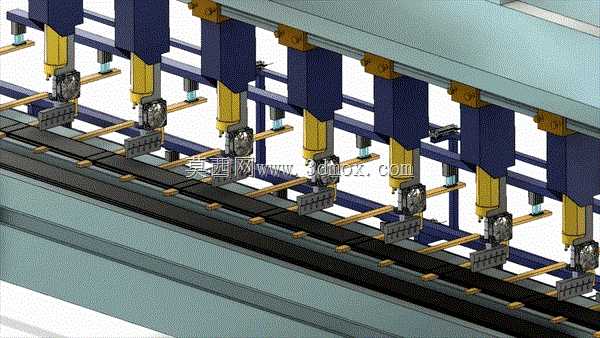

土工格室作为路基加固、边坡防护、土体加筋领域的核心土工合成材料，其成品由高强度高分子薄板逐点焊接形成立体蜂窝网格结构，焊接工序的点位精度、焊点强度、连续生产节拍直接决定成品格室的拉伸屈服强度与长期服役稳定性，这款多工位焊接设备正是针对土工格室规模化量产需求开发的专用加工装备。从结构布局来看，设备采用长床身直线排布设计，进料端预留1.2米的薄板上料操作空间，出料端延伸2米的成品接料工位，整体安装边界宽度控制在2.8米以内，可适配常规工业厂房的柱距排布，无需额外改造车间基础即可完成就位安装。设备的核心执行单元采用等间距排布的多组焊接压头模组，单排可同时完成12个焊点的同步压合焊接，相邻压头的中心距可根据格室片材的孔位设计要求在100mm-300mm范围内快速调整，调整机构采用精密导轨配合锁紧销定位，重复定位精度控制在±0.2mm以内，避免出现焊点错位导致的片材焊穿或虚焊问题。设计过程中针对高分子片材焊接的温度敏感性，在每个压头模组旁集成了独立的冷却气嘴，焊接完成后可瞬间对焊点区域进行风冷定型，减少片材焊接后的热变形量，保证后续叠片工序的片材平整度。设备的输送机构采用双侧同步齿形带搭配定位挡块的结构，片材放置到位后挡块自动抬升定位，每完成一排焊点焊接，输送机构按照设定步距精准送进，步距误差不超过0.15mm，确保整排焊点的直线度符合工艺要求。在实际生产场景中，该设备可适配厚度1.2mm-2.5mm的HDPE、PP改性土工格室片材，单班产能可达1200延米，相比传统单头人工对位焊接设备，生产效率提升6倍以上，焊点强度的一致性也得到显著改善，不会出现人工焊接时的漏焊、过焊问题。设备的机架主体采用矩形钢管焊接后整体去应力处理，长时间连续运行不会出现机架变形导致的压头对位偏差，各焊接模组的电气线路采用拖链内置排布，避免送进过程中线路拉扯磨损，降低日常维护的频次。针对不同规格格室的生产切换需求，设备的压头间距、焊接压力、保压时间、送进步距均可通过参数界面快速调整，换型时间控制在20分钟以内，可满足多品种小批量格室订单的柔性生产要求。
