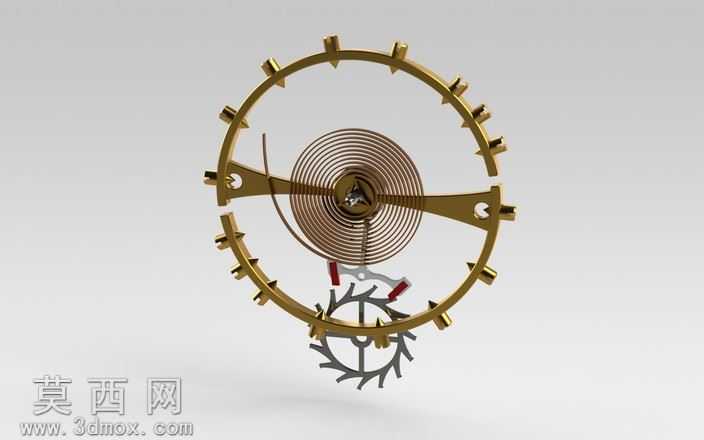

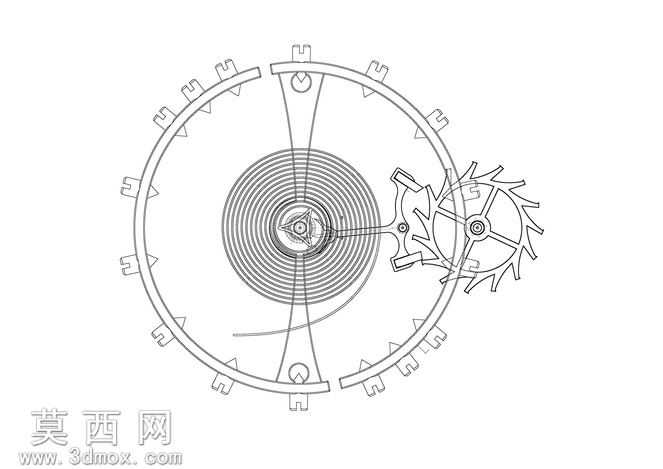

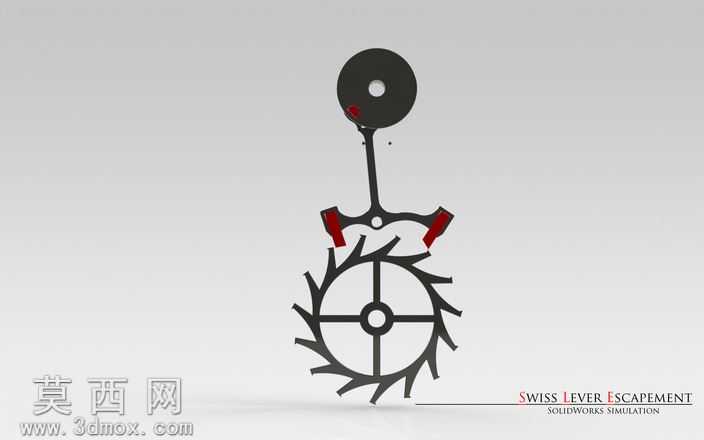

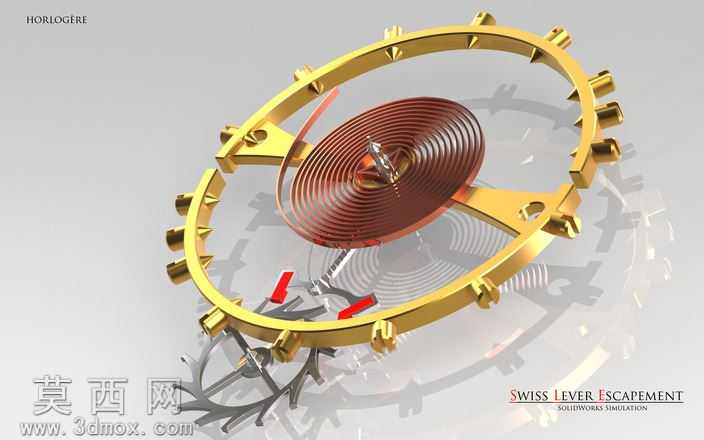

钟表用瑞士杠杆式擒纵机构三维设计

本作品针对机械钟表核心的瑞士杠杆式擒纵系统开展全参数化三维建模设计，完整还原该经典计时机构的精密结构与传动逻辑。建模过程中严格遵循机械钟表擒纵机构的真实尺寸比例与装配公差要求，对擒纵轮的齿形轮廓、叉瓦的锁接斜面、游丝的螺旋盘绕形态、摆轮的配重结构、杠杆的铰接点位均做了精细化的特征构建，确保各零部件的装配关系完全符合实际机械钟表的运行原理，不存在结构干涉与传动逻辑矛盾。材质渲染阶段针对不同零部件的实际材质属性做了区分设置：擒纵轮、摆轮、杠杆等金属结构件采用抛光黄金材质，还原传统高档机械机芯的金属光泽与细腻质感，通过调整反射率、粗糙度参数模拟出贵金属表面温润的高光与柔和的漫反射效果；游丝部件采用高弹性合金材质，表现出薄型金属卷簧的细腻纹理与轻微的金属反光；叉瓦等功能性部件采用红宝石材质，通过半透明材质参数与折射效果设置，还原宝石部件通透的质感与鲜亮的红色色泽；背景采用低饱和度浅灰色哑光材质，通过光影层次突出主体机构的结构细节，避免背景元素干扰核心结构的展示。结构设计上完整复现了杠杆式擒纵机构的工作逻辑：擒纵轮的齿尖与叉瓦的锁接面精准配合，杠杆的限位结构与摆轮的摆动行程匹配，游丝的弹性复位结构与摆轮的转动轴同心设置，所有铰接部位均预留了合理的转动间隙，为后续的运动仿真分析提供了可靠的模型基础，能够直观展示擒纵机构一擒一纵的间歇传动过程，清晰呈现机械钟表将发条能量稳定传递、实现精准计时的核心工作原理，可用于机械钟表原理教学、精密机械结构研究、机芯设计参考等场景，帮助学习者直观理解经典精密计时机构的设计巧思与传动逻辑。
