中世纪配重式抛石机结构三维设计作品

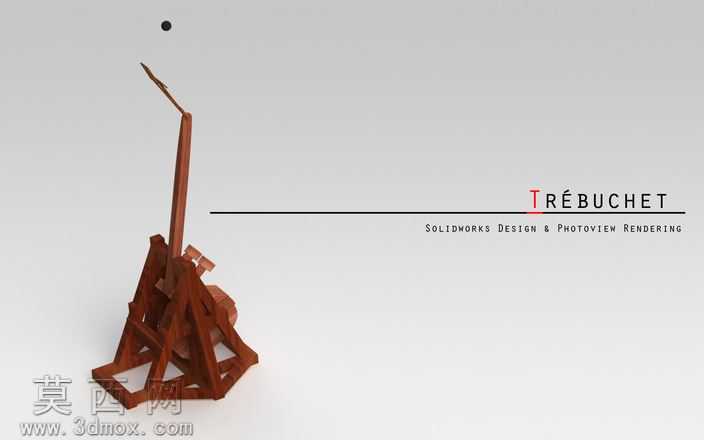

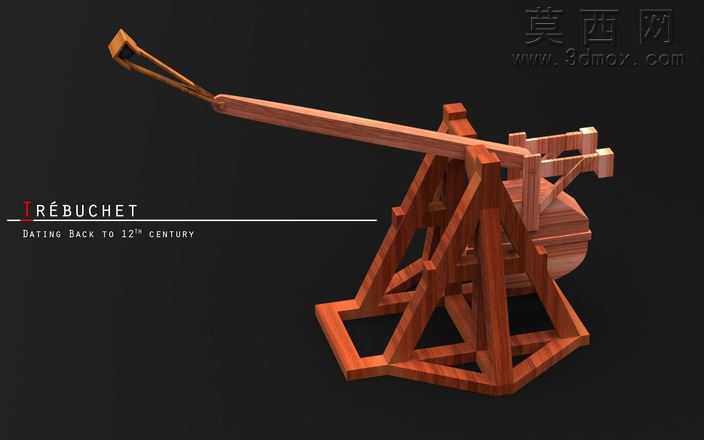

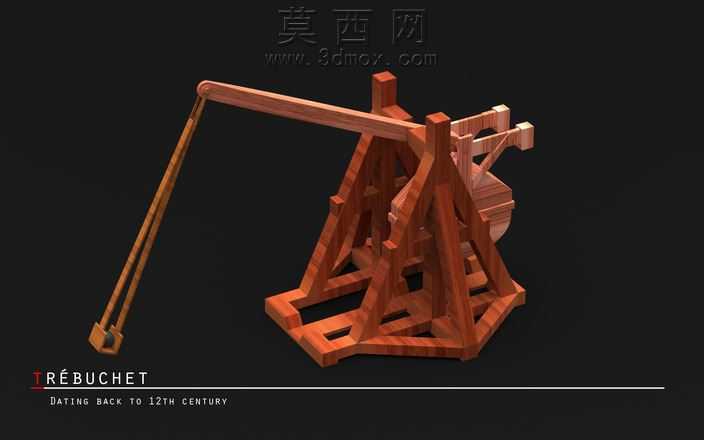

本作品还原的是12世纪问世的配重式抛石机Trébuchet，整体建模过程围绕真实古代机械的结构逻辑展开，首先搭建底部的承力框架结构，采用三角桁架式的木质支撑设计，每一处杆件的衔接位置都做了贴合古代木作工艺的榫卯结构还原，确保整体框架在抛射过程中能够承受配重端带来的巨大冲击力，框架底部做了加宽的方形底托设计，进一步提升整机放置的稳定性，避免抛射作业时出现侧翻问题。主体抛射臂采用长杆式结构设计，长臂端设置有承载弹丸的兜状结构，短臂端预留了配重块的安装位置，建模过程中对抛射臂的转轴结构做了精细化处理，还原了古代木质转轴的嵌套结构，确保臂体能够绕转轴完成流畅的大角度摆动，同时在臂体的限位位置做了对应的结构设计，模拟抛射时臂体摆动到指定角度后释放弹丸的机械逻辑。材质渲染方面整体采用仿古硬木材质，调整了木纹的走向与深浅变化，还原长期使用的木质器械表面的温润质感，对结构衔接处的磨损痕迹做了细微的材质处理，让整体模型更具真实感与历史厚重感。建模过程中充分考虑了运动仿真的实现逻辑，所有活动部件的配合关系都按照真实机械运动的约束条件进行设置，用户启用运动仿真功能后，可以直观观察到配重块下落带动抛射臂快速摆动、弹丸被抛出的完整运动过程，清晰展现这类古代攻城器械的工作原理。整体结构设计严格遵循历史记载的Trébuchet形制比例，没有添加多余的现代结构元素，从支撑桁架的斜撑排布，到抛射臂的长度比例，再到配重块的箱体结构，都最大程度还原了这类中世纪重型攻城器械的真实样貌，既可以作为古代机械结构研究的参考模型，也可以用于相关历史题材的可视化展示素材。
