三层带楼梯护栏工业钢结构单元框架

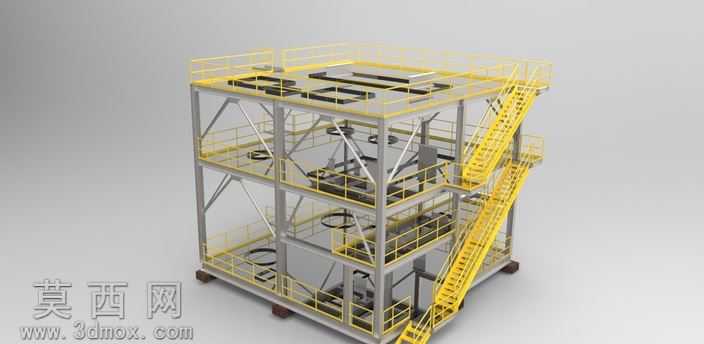

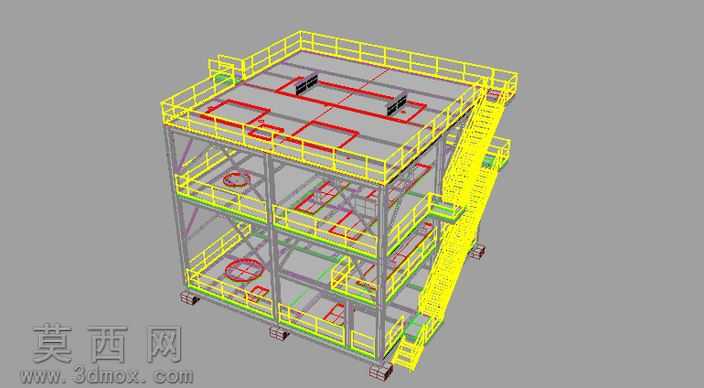

本作品为多层工业钢结构作业平台单元的三维建模成果，建模过程中严格遵循工业钢结构设计规范，首先搭建主体承重框架体系，采用等比例的型钢梁柱构建三层立体承载结构，每一层的梁柱节点均按照实际焊接装配逻辑做了细节还原，保证结构受力逻辑的合理性。建模时对平台附属结构做了精细化处理：沿每层平台边缘设置标准化的黄色安全防护护栏，护栏的立杆、横杆、踢脚板均按照工业安全防护标准的尺寸比例建模，避免出现防护间隙过大等不符合安全规范的问题；在平台侧部设置贯通三层的外置斜向楼梯，楼梯踏步、侧边扶手、转角休息平台均做了完整建模，楼梯与各层平台的连接位置做了衔接处理，还原真实工业平台的通行路径设计。平台面层预留了设备安装点位，同时对层间布置的工艺管道做了路径规划，红色标识的管道按照工艺走向排布，避开通行区域与设备安装位，层间预留的容器安装位也做了位置标注，清晰呈现较少管道与容器配置下的结构单元布局。材质渲染阶段，主体钢结构采用哑光金属灰材质还原钢材的真实质感，安全护栏与楼梯采用醒目的工业安全黄材质做区分，管道采用醒目的红色材质标识，不同构件的材质区分清晰，便于快速识别结构功能分区。设计过程中优先保证结构的通行安全性与设备安装便利性，各层预留足够的操作空间，楼梯坡度符合工业人行通道的设计要求，护栏高度满足安全防护标准，整体结构布局紧凑合理，既满足承重承载需求，也兼顾了工艺管线布置与人员操作通行的功能要求，可作为工业厂区作业平台、设备支撑框架的设计参考模型，清晰展现多层钢结构单元的构件组成与布局逻辑。
