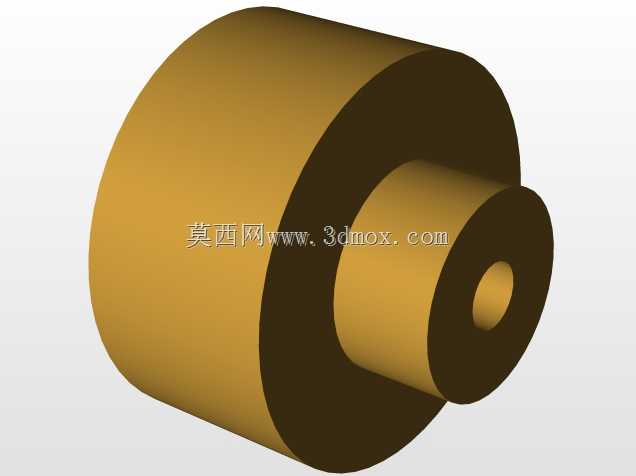

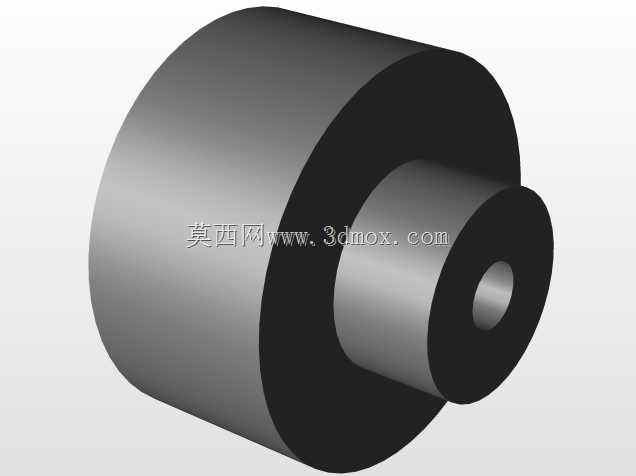

带磁性安装结构的同轴阶梯转盘构件

这类带磁吸安装结构的阶梯转盘，常出现在需要快速拆装、频繁更换工位的轻载传动场景里，比如小型物料分选设备的载料工位、柔性生产线的工件定位转台、实验室小型试验台的旋转载具，相比传统螺栓紧固的转盘结构，它的拆装效率能提升六成以上，不需要额外预留扳手操作空间，在紧凑的设备内腔里优势格外明显。从结构设计来看，整体采用同轴阶梯回转构型，大直径端作为转盘主体承载面，表面做了平整化处理，能保证放置工件时的平面度误差控制在合理范围，避免旋转过程中工件出现偏摆滑移；小直径端为定位轴段，和设备基座的安装孔做间隙配合，承担径向定位作用，保证转盘旋转时的同轴度，不会出现径向窜动。内部嵌入的磁性组件是设计核心，磁体嵌装在安装贴合面的沉槽内，不会突出构件表面，安装时依靠磁吸力直接吸附在设备的铁质安装基座上，不需要额外设置紧固件，同时磁体的吸力经过匹配计算，既能保证转盘旋转过程中不会因为离心力出现移位，又能在需要更换维护时，用不大的力就能直接取下，不会因为吸力过大导致拆卸困难。设计过程中需要重点把控几个尺寸边界：首先是大直径转盘的外径尺寸，要匹配所承载工件的最大轮廓，预留足够的放置余量，同时不能超出设备工位的间距要求，避免相邻工位的转盘出现运动干涉；其次是小直径定位轴段的长度，要和基座安装孔的深度匹配，保证轴段插入后，转盘的安装贴合面能完全和基座表面贴合，不会出现悬空倾斜；还有磁体嵌装槽的深度，要保证磁体装入后表面和安装面齐平，既不能突出导致安装间隙过大，也不能凹陷过深导致磁吸力不足。另外，阶梯过渡位置做了圆角处理，避免应力集中，在长期承受交变载荷的工况下，能减少过渡位置的开裂风险，提升构件的使用寿命。这类转盘的旋转阻力很小，配合基座内的小型轴承就能实现顺畅转动，适合手动旋转或者小扭矩驱动的轻载工况，不需要搭配大规格的驱动组件，能有效降低整套设备的成本和占用空间。在实际选型应用时，需要注意承载的工件重量不能超过磁吸力的额定负载，同时要保证安装基座的表面平整无杂物，避免铁屑等杂质吸附在磁体表面，导致安装面出现间隙，影响转盘的旋转精度。
