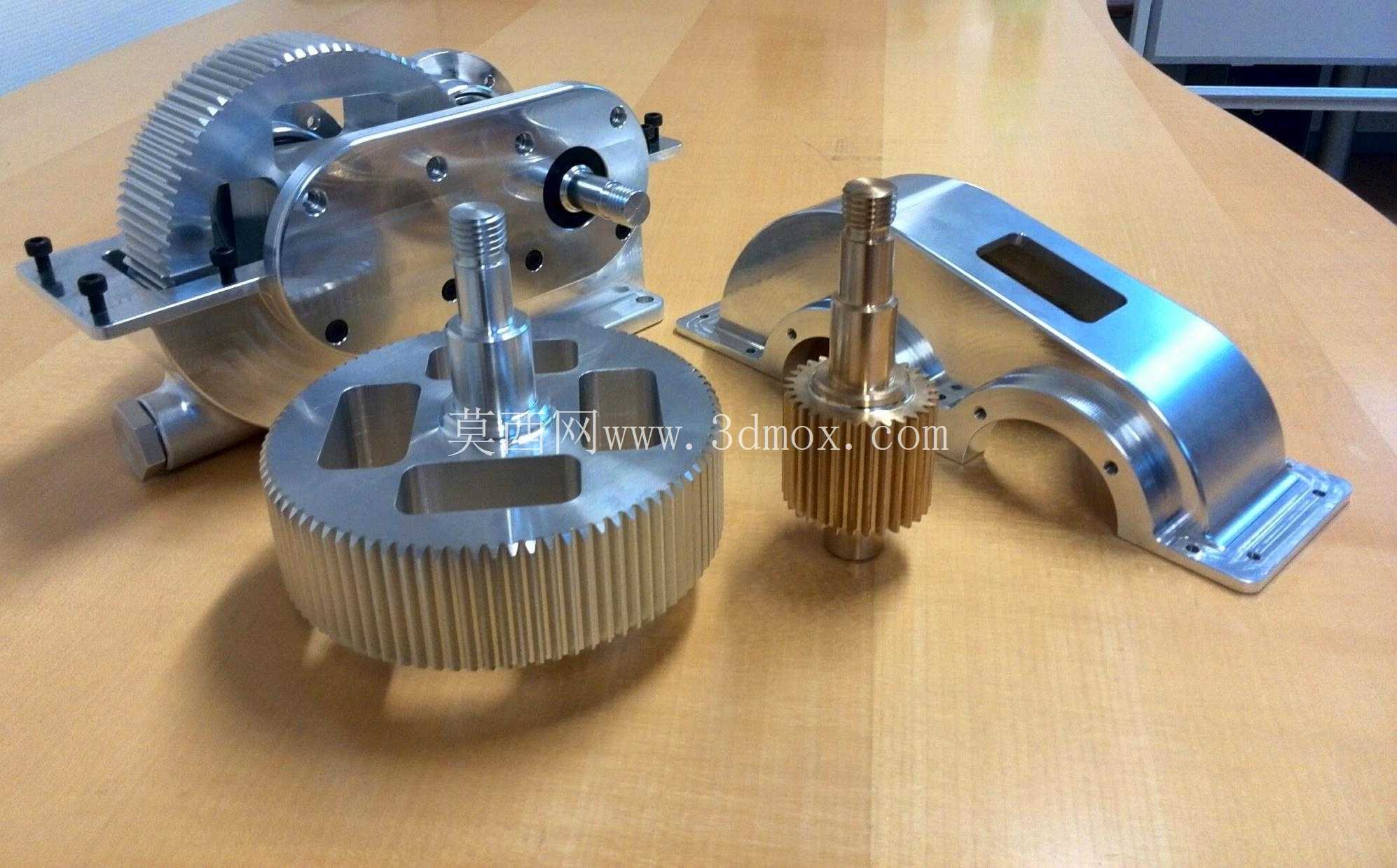

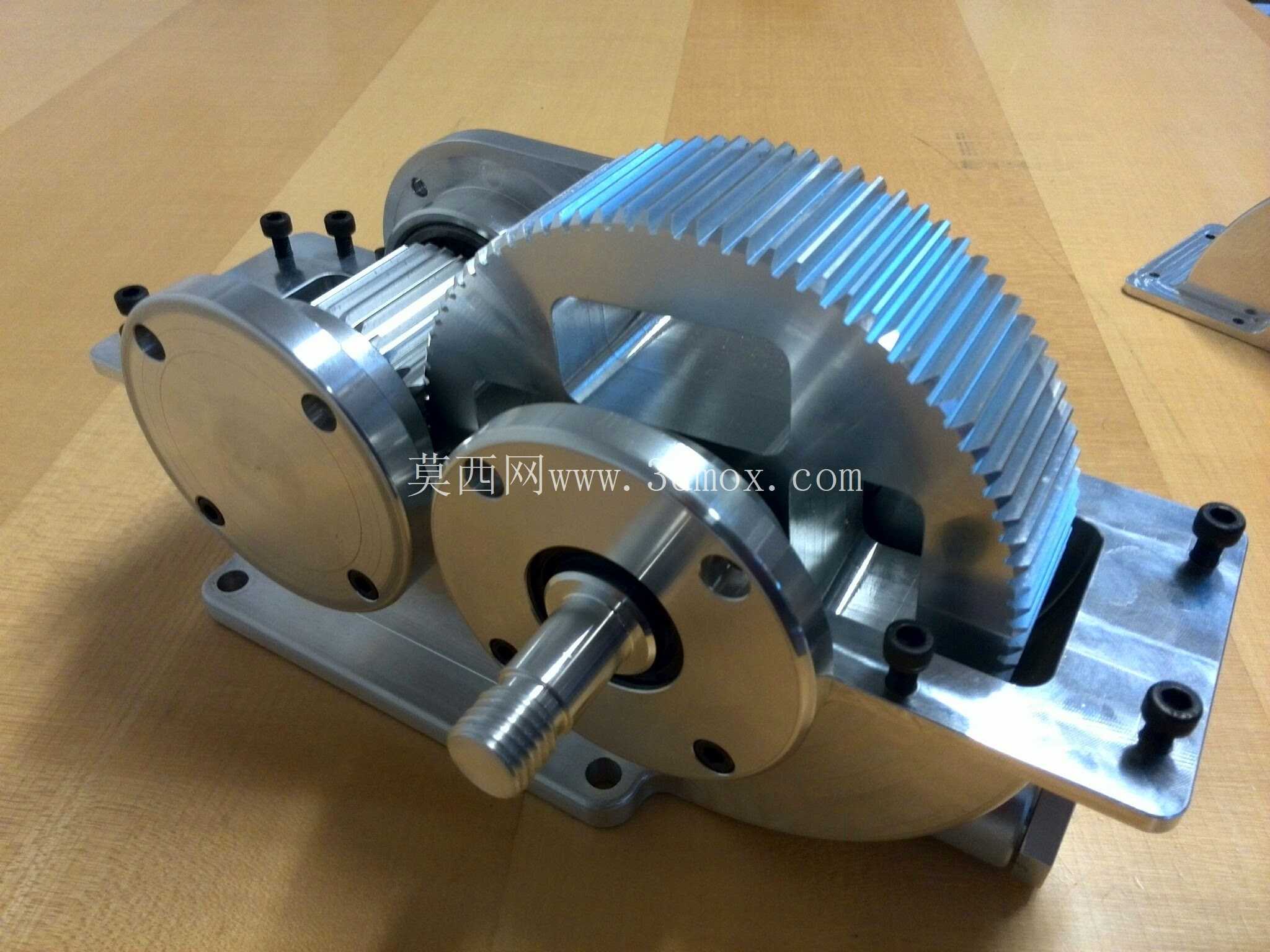

1:3传动比齿轮变速实训加工结构

　　这套1:3传动比的齿轮变速结构，是面向数控加工实操训练设计的典型传动类工件，从结构逻辑到加工落地都贴合车间实际的小载荷变速单元需求。先从实际应用场景来说，这类定传动比的小型变速结构，常出现在小型输送线的动力端、台式专机的进给传动链路、教学实训台的动力传递模块里，不需要复杂的换挡结构，靠固定啮合的齿轮组实现稳定的转速转矩转换，输入端接小功率动力源，输出端就能匹配执行件需要的低转速大扭矩工况，日常运行中不需要频繁调整传动比，可靠性优先的场景里这类结构的适配性很强。

　　从功能特性上看，这套结构核心是实现输入到输出1:3的转速降低、转矩放大，齿轮啮合侧隙控制在常规传动允许的0.02-0.05mm区间，既保证传动过程无卡滞，也不会因为侧隙过大出现传动反向冲击。箱体部分的安装基准面做了0.02mm的平面度要求，和齿轮轴孔的垂直度控制在0.01mm/100mm以内，保证两根齿轮轴安装后平行度达标，避免齿轮啮合出现偏载、齿面异常磨损的问题。整个结构没有多余的冗余设计，所有壁厚、加强筋的设置都围绕加工便利性和结构刚性平衡，箱体壁厚取常规铝合金加工件的6mm，轴承安装位的凸台厚度做到8mm，既保证轴承压装后不会出现基座变形，也不会因为壁厚过大增加不必要的加工去除量。

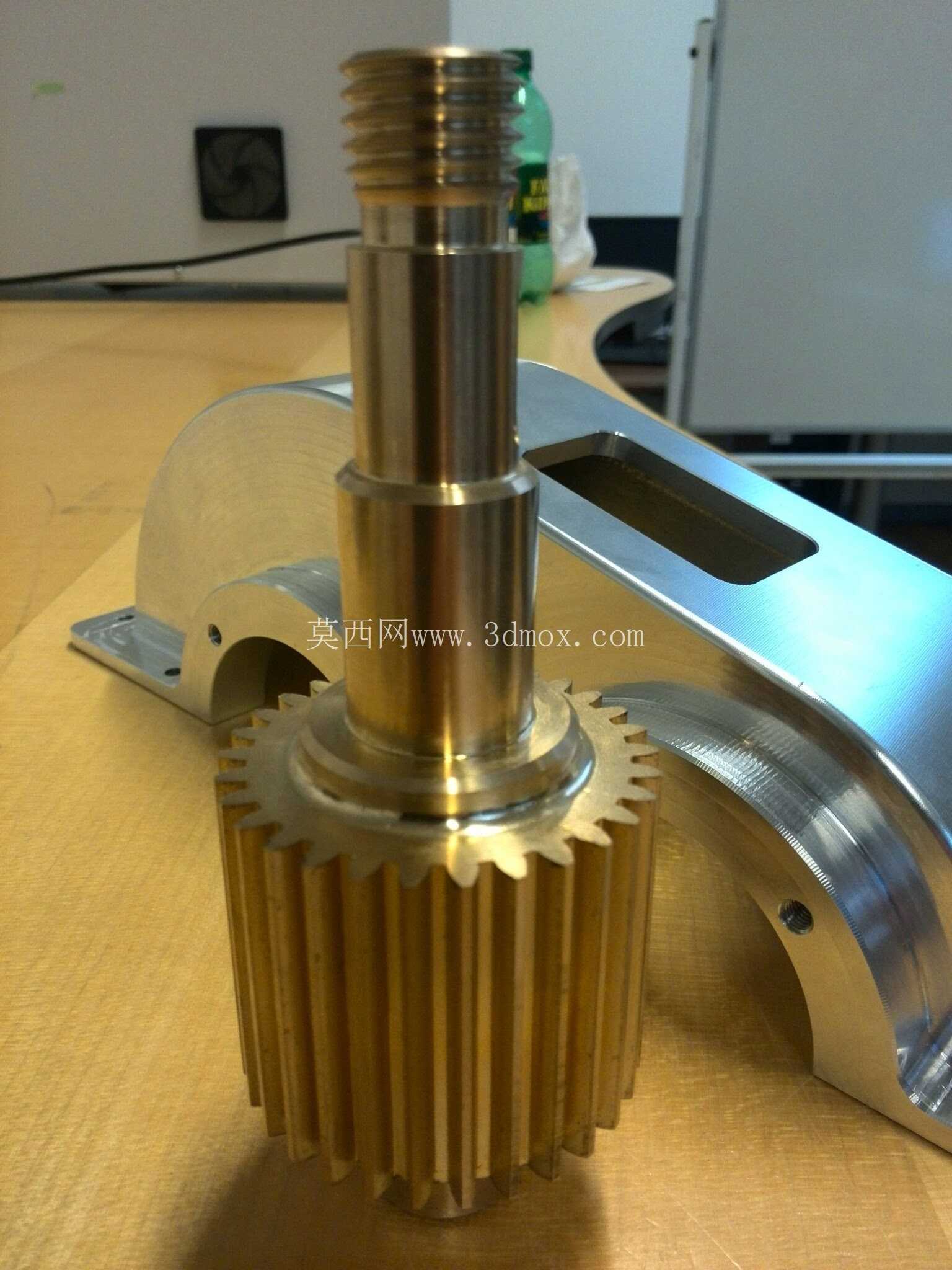

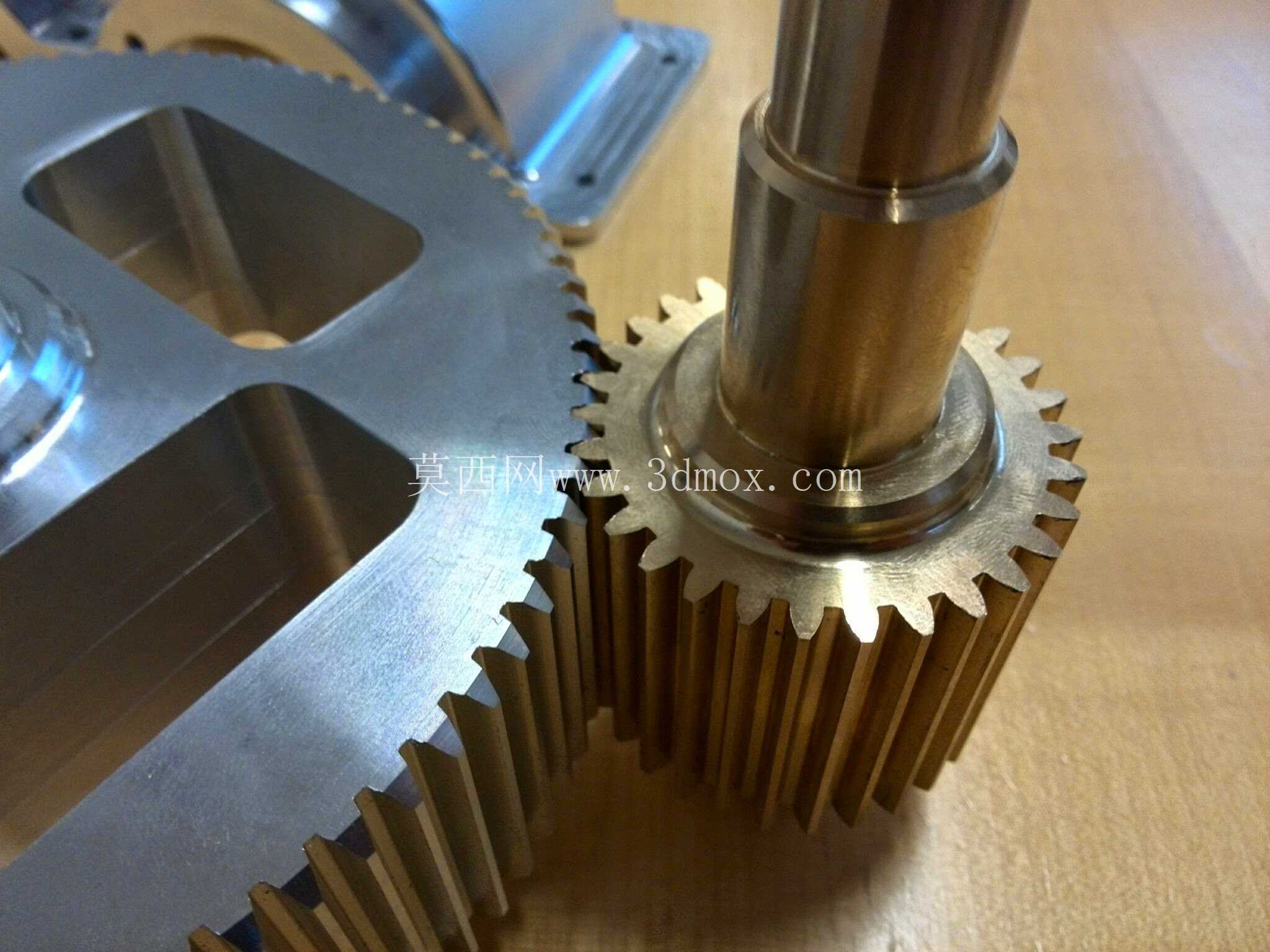

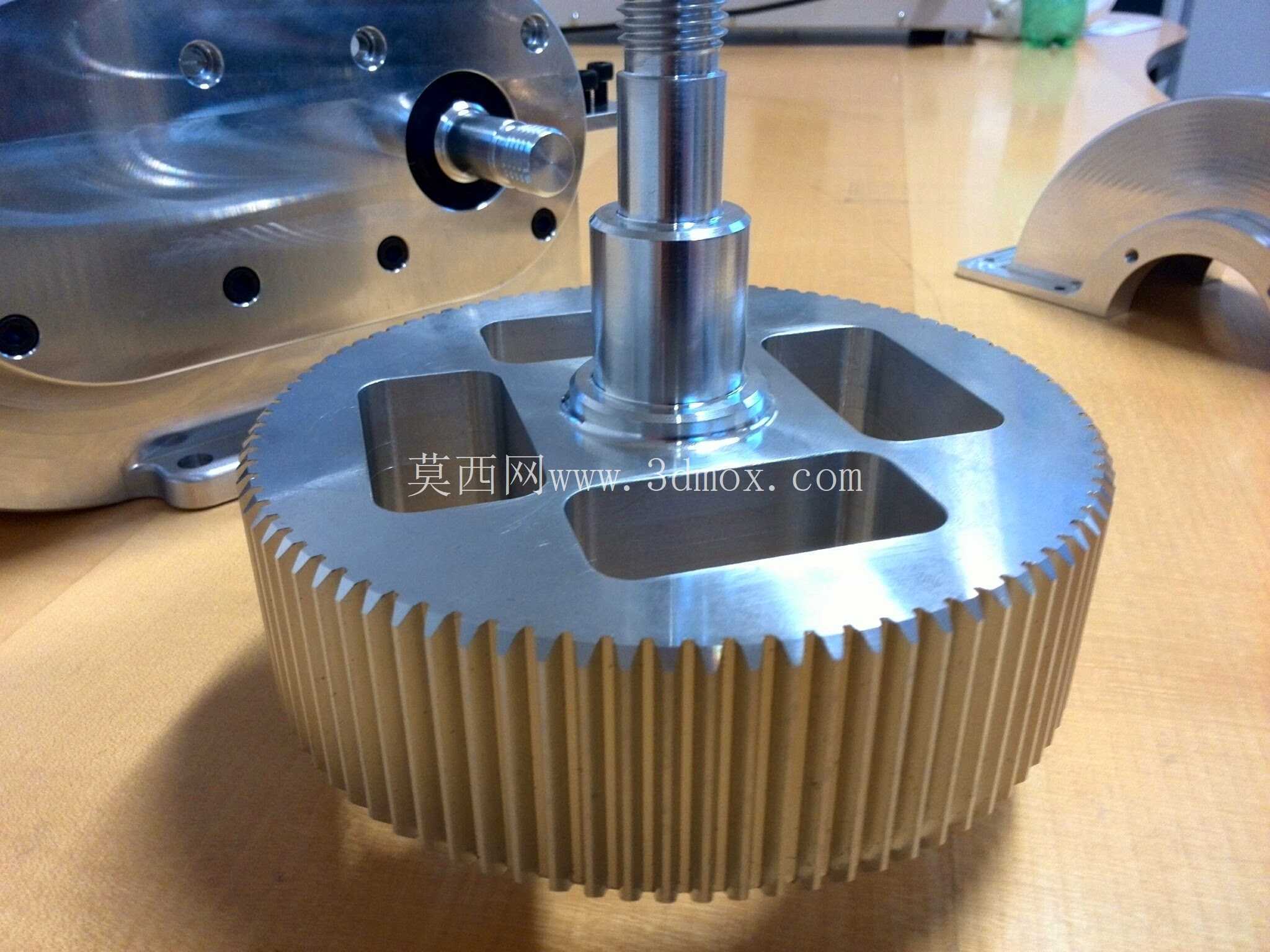

　　设计思路上完全贴合CNC加工的工艺逻辑，所有加工特征都采用三轴机床可实现的结构，没有需要五轴联动的特殊曲面，齿轮安装腔的清角半径匹配车间常用的φ6立铣刀加工能力，不需要额外做电火花清角工序，降低加工成本和工序复杂度。轴孔的设计统一采用标准轴承的配合公差，输入轴孔适配常用的微型深沟球轴承，输出轴因为承受更大转矩，轴承位直径比输入轴大一个规格，保证长期运行的轴承寿命。齿轮的参数选择也兼顾加工和传动性能，模数取1.5，小齿轮齿数20、大齿轮齿数60刚好实现1:3的传动比，齿宽取12mm，齿面粗糙度要求Ra1.6，既满足传动的接触强度要求，也能通过滚齿或者铣齿后简单打磨达到要求，适合实训场景下的多工序加工练习。

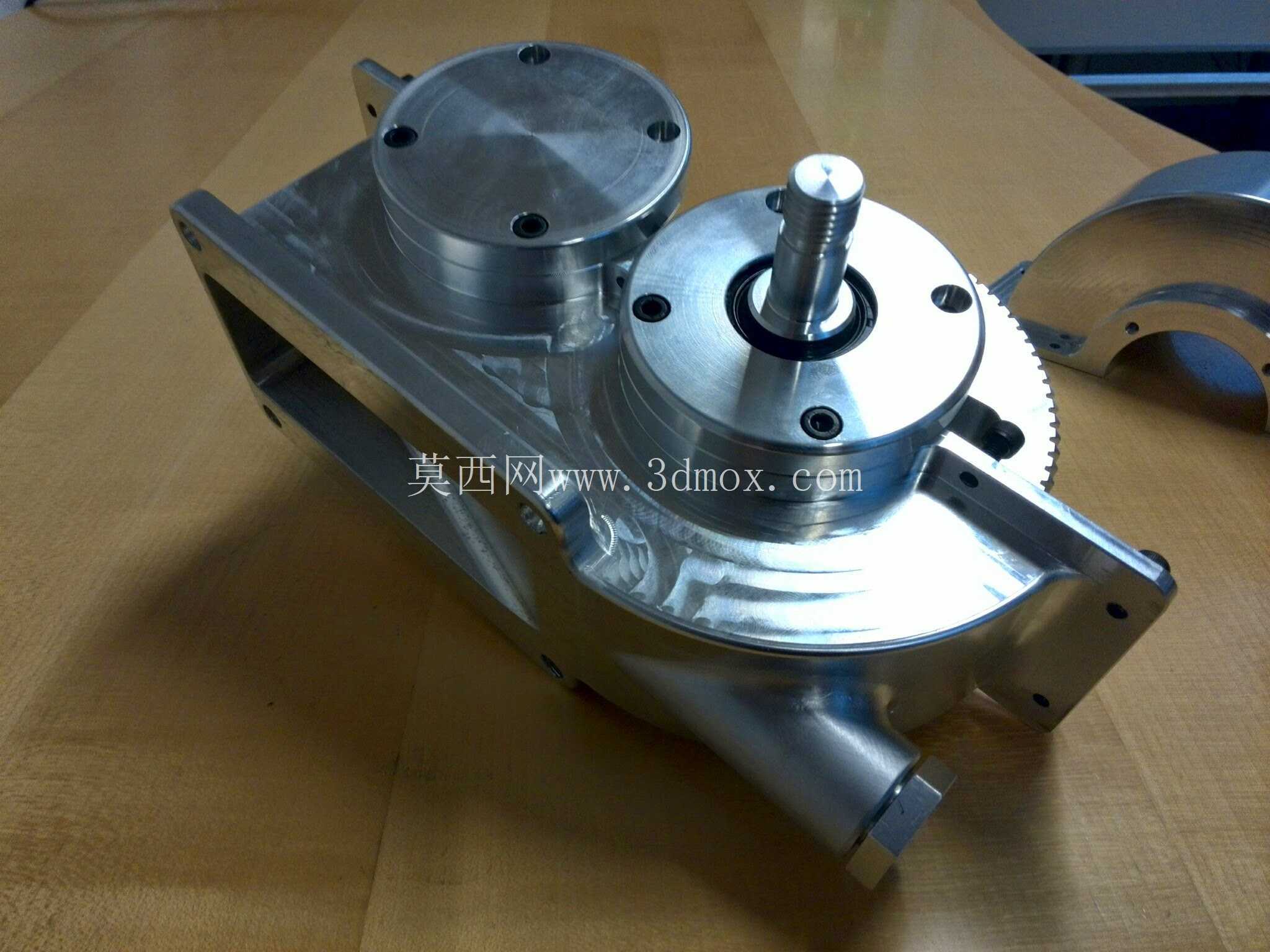

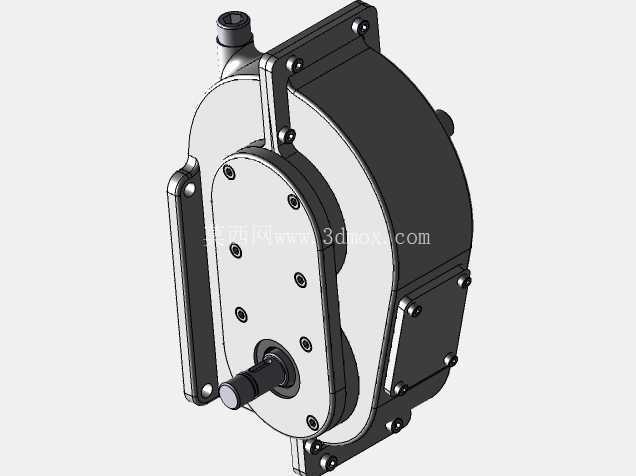

　　外形尺寸和安装边界上，整个箱体的长宽高控制在120mm80mm70mm的范围内，属于小型台式安装的结构尺寸，底部安装孔采用沉头孔设计，孔距按照100mm*60mm的常规安装基准设置，可以直接固定在标准铝型材工作台或者实训台的T型槽台面上，不需要额外做转接板。输入轴伸出端长度15mm，输出轴伸出端长度20mm，分别预留了联轴器安装的键槽位置，键槽宽度按照对应轴径的标准尺寸设计，方便和动力源、执行负载直接连接。整个结构的外轮廓没有尖锐棱角，所有棱边都做了C1的倒角，既避免加工后毛刺划手，也减少装配过程中零件磕碰的损伤风险。

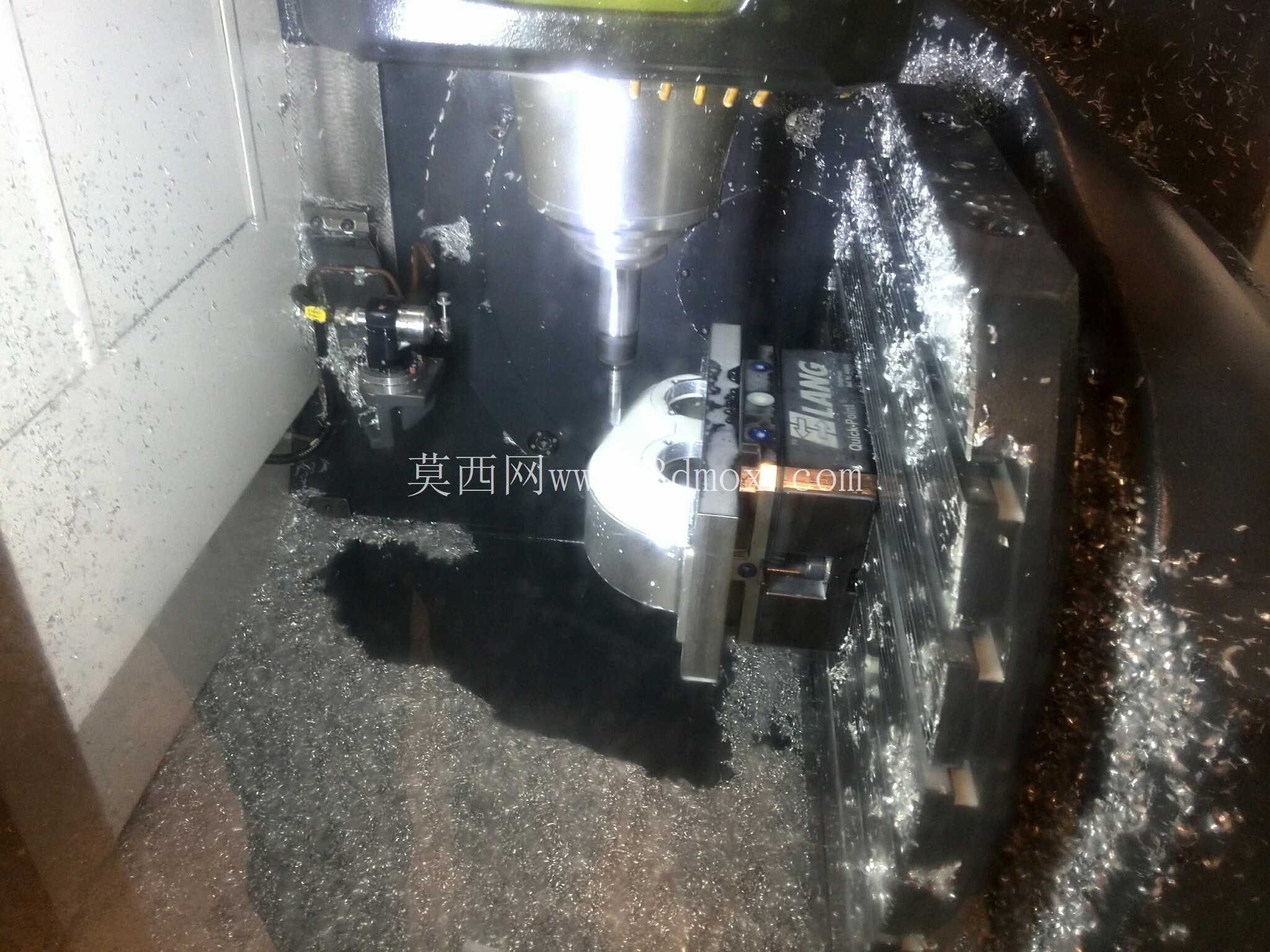

　　从加工落地的角度看，这套结构的加工工序覆盖了数控铣削的平面铣削、型腔铣削、孔系钻镗、螺纹加工等典型操作，齿轮部分的加工可以练习分度头或者四轴的分度铣削操作，整个加工过程的工艺编排和车间实际加工传动箱体的逻辑完全一致，从毛坯下料、基准面加工、孔系粗精加工到齿形加工、去毛刺装配，完整覆盖了小型传动件的全流程加工要点，不管是作为实训教学的加工工件，还是作为小型设备的传动单元原型，都有很强的实际参考价值。结构上没有采用特殊的定制件，所有紧固件、轴承都是市面上的标准件，装配完成后可以直接做传动测试，验证齿轮啮合的顺畅度、传动比的准确性，能直观展现定比齿轮传动的实际运行状态。
