集装箱转运自动扭锁锁定机构设计

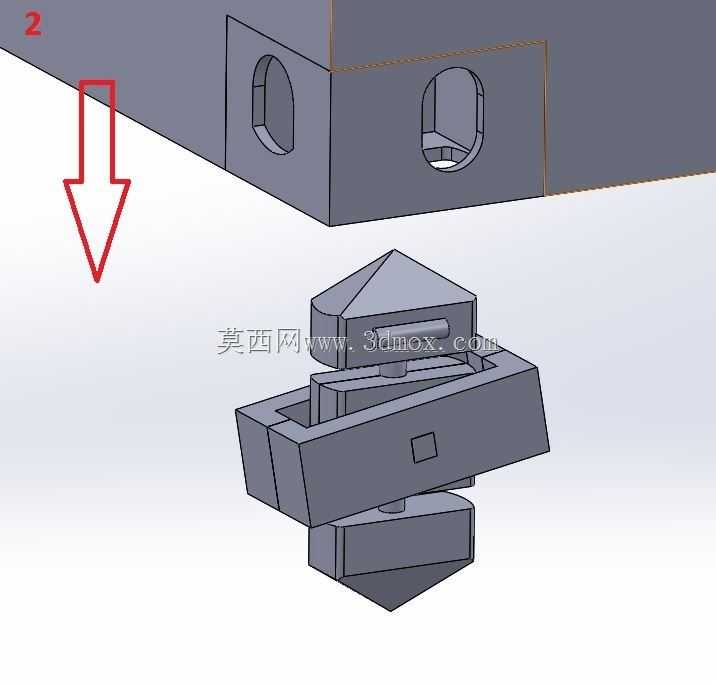

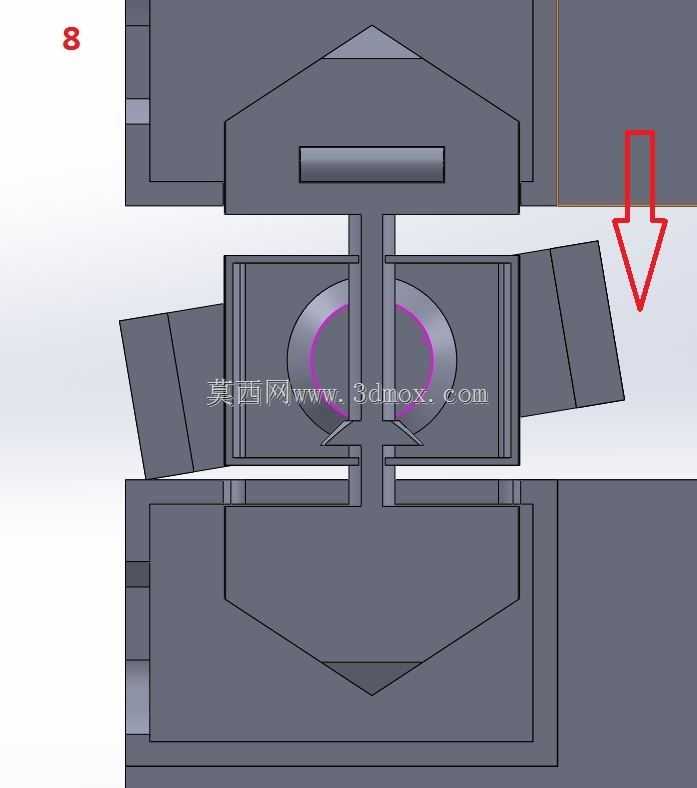

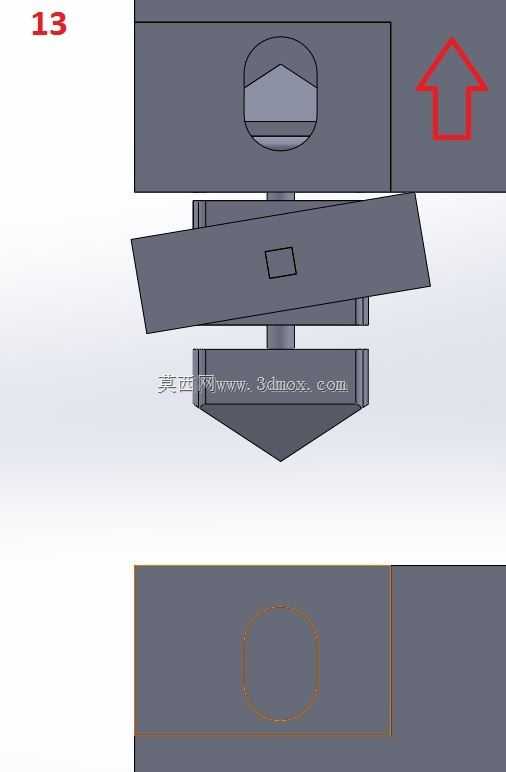

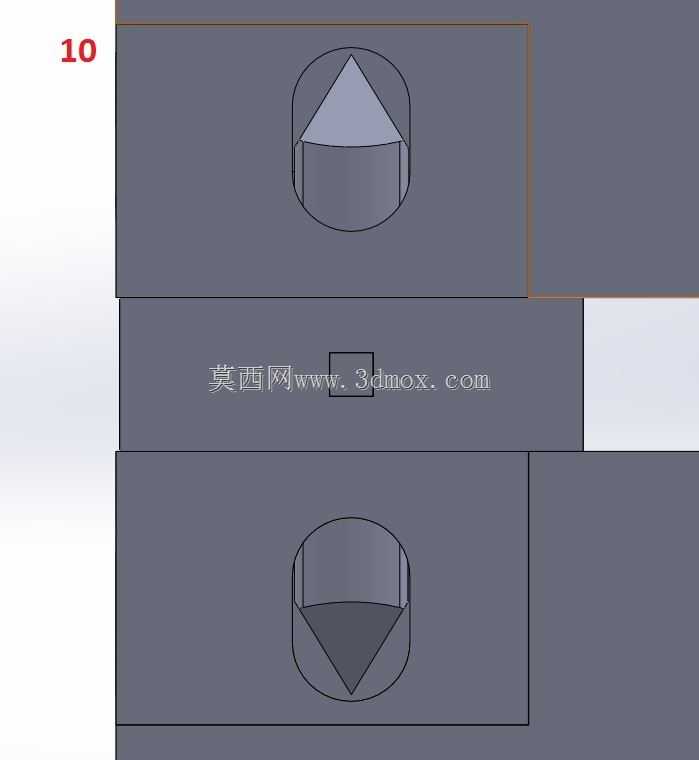

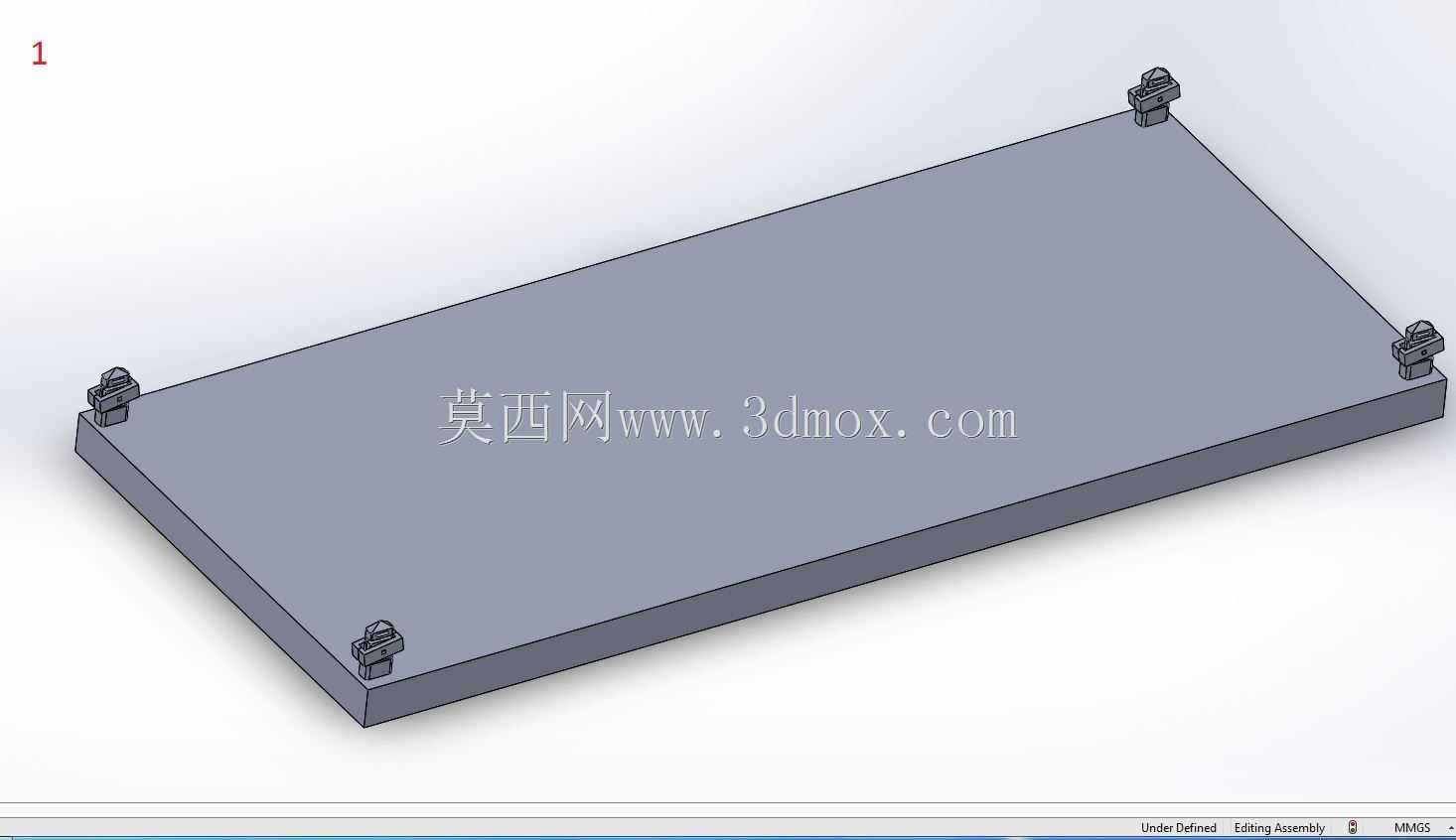

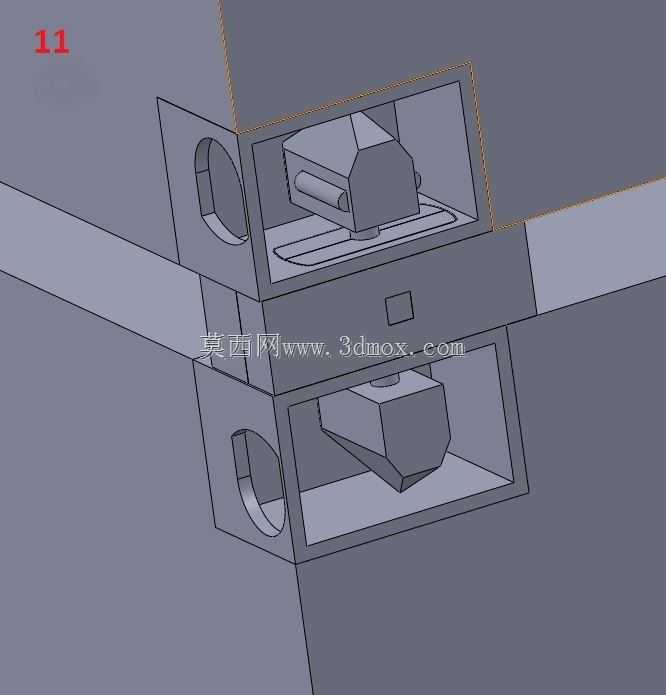

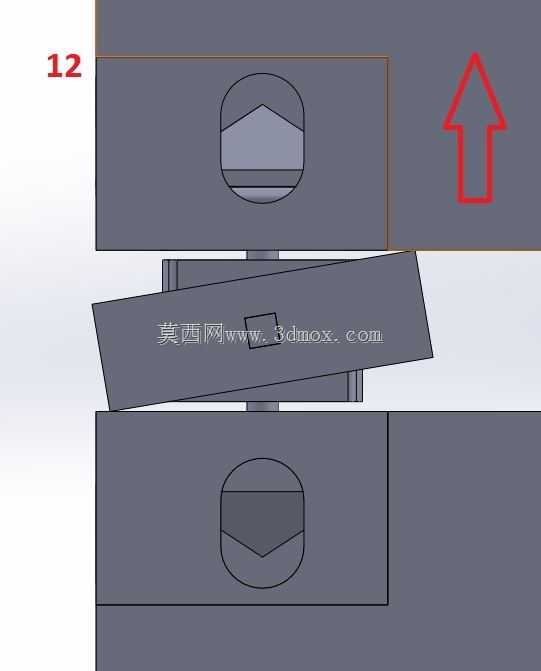

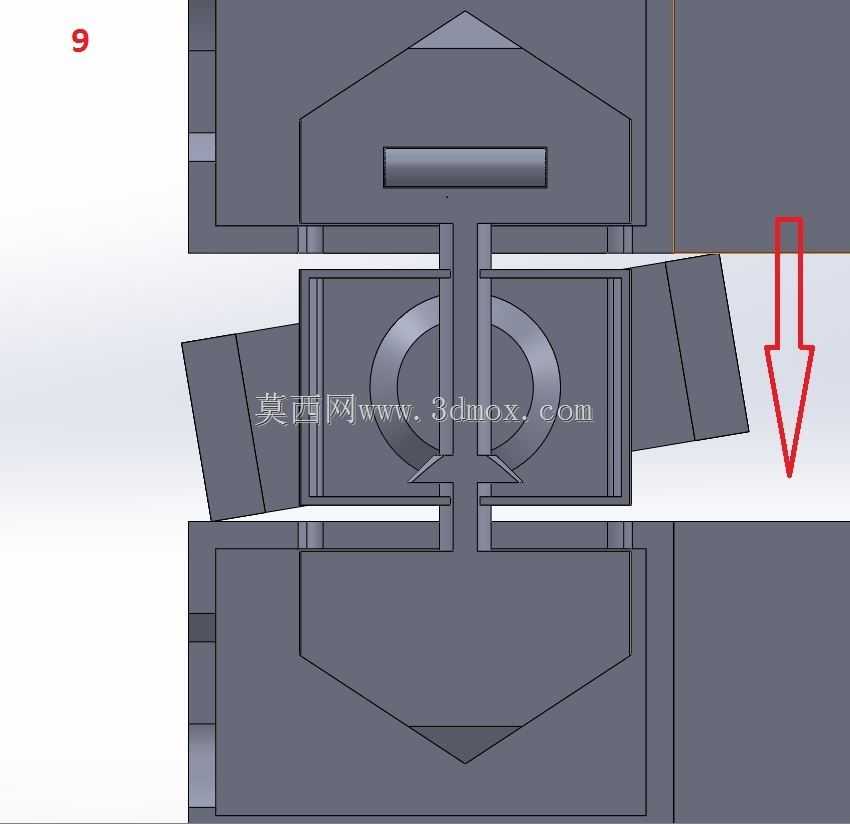

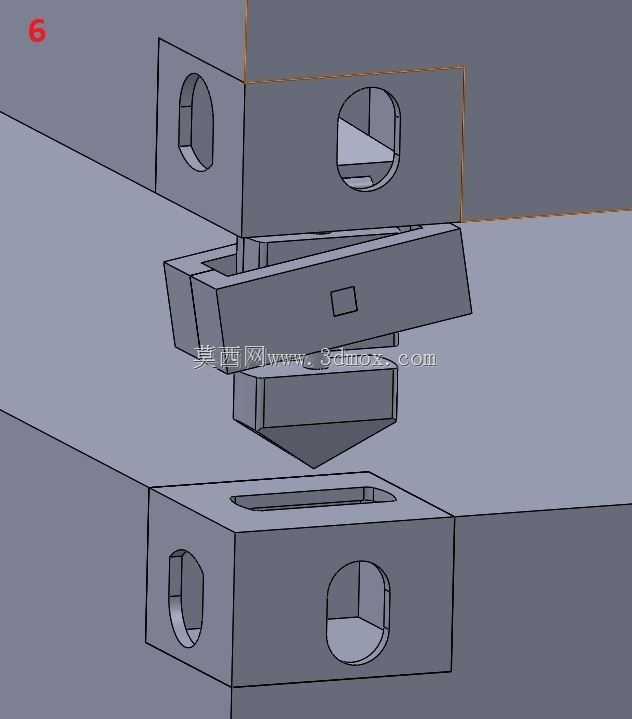

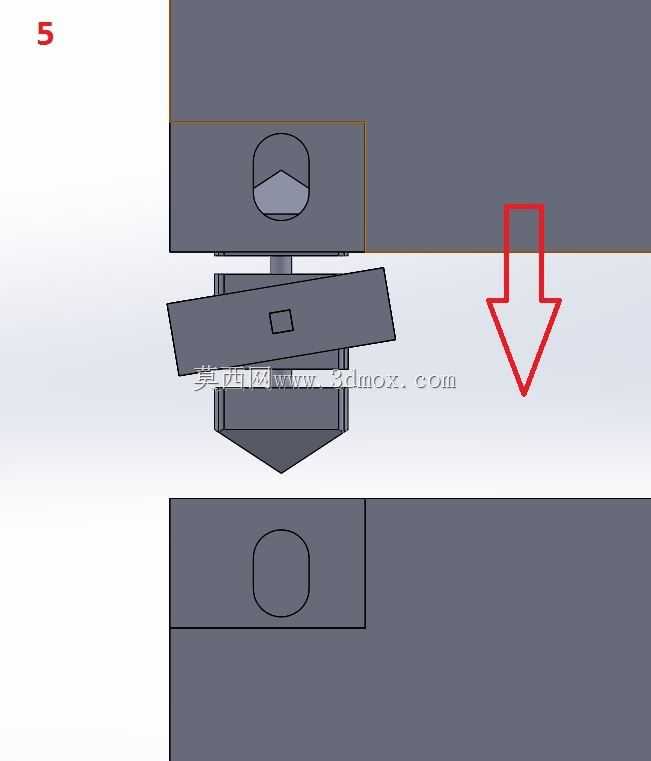

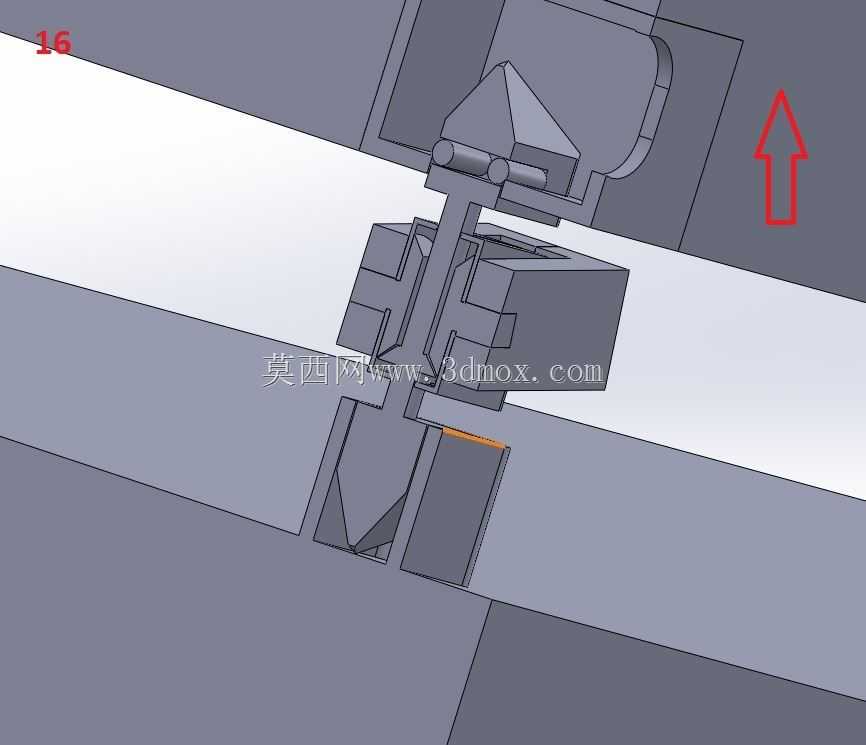

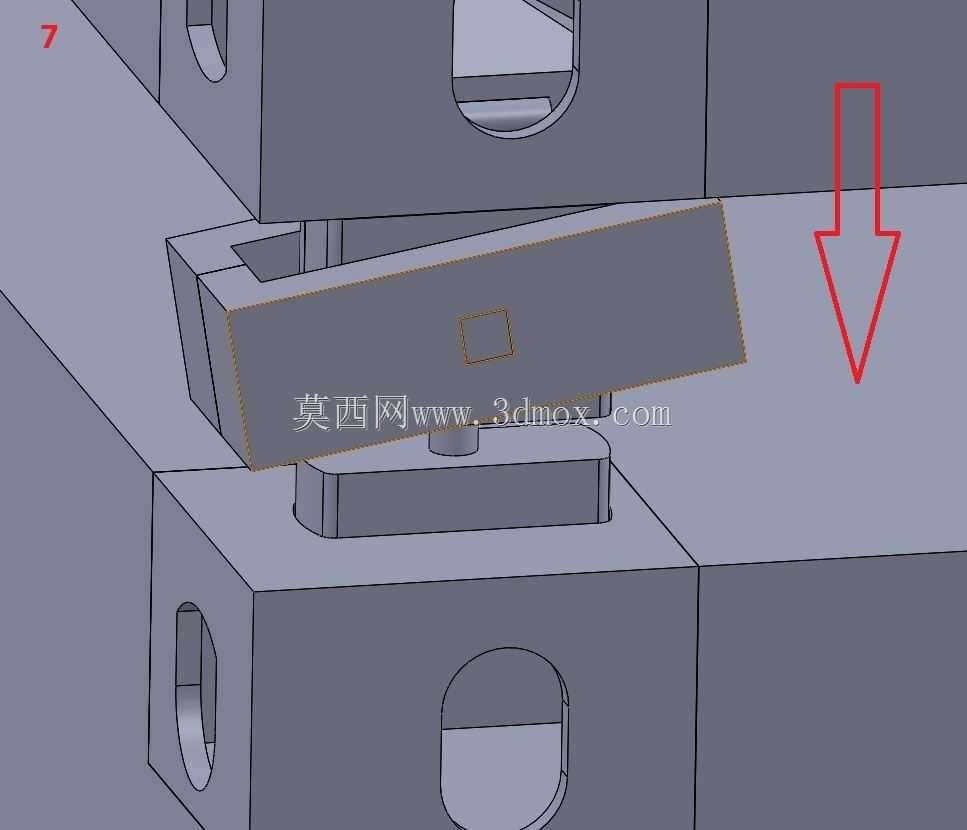

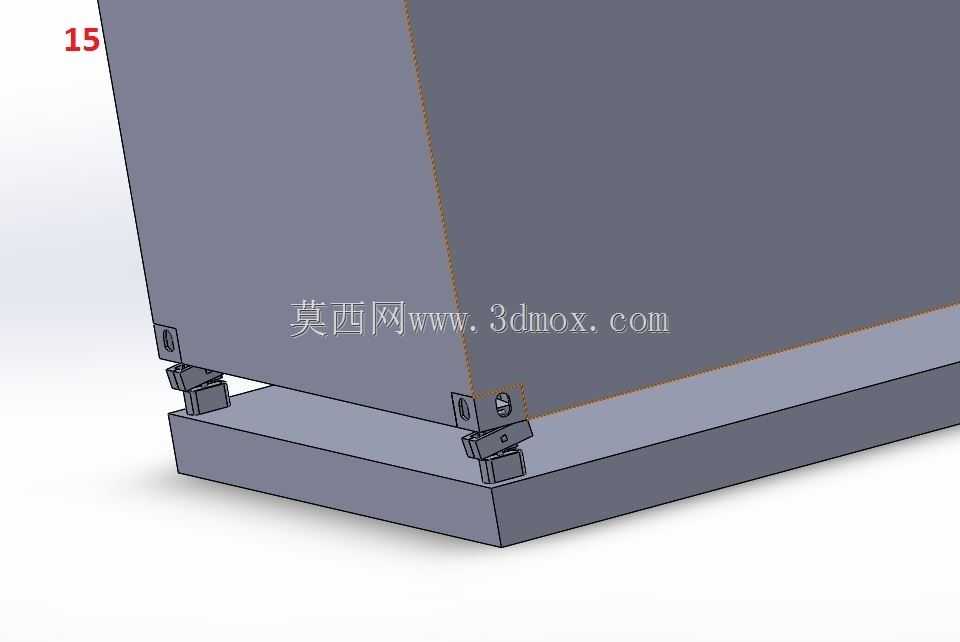

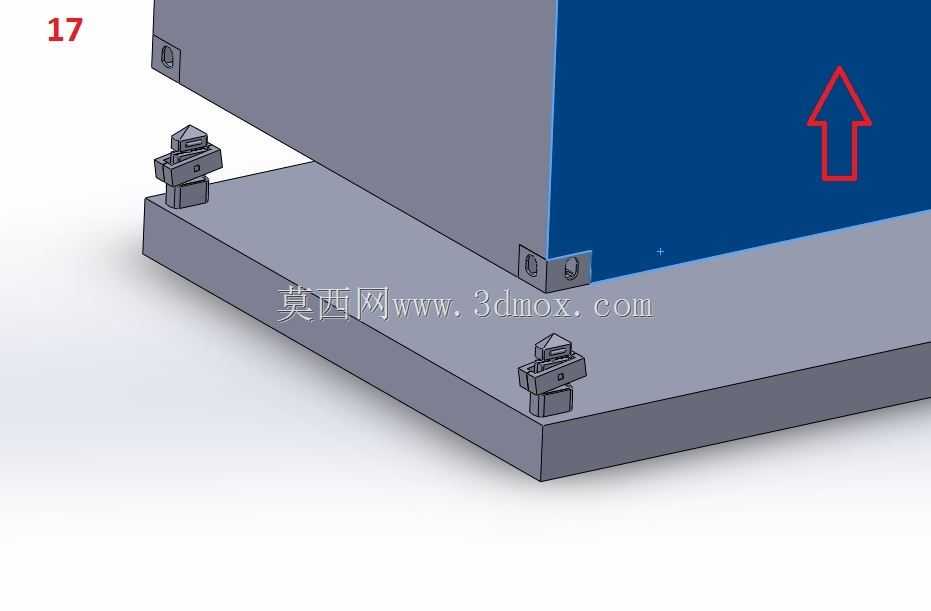

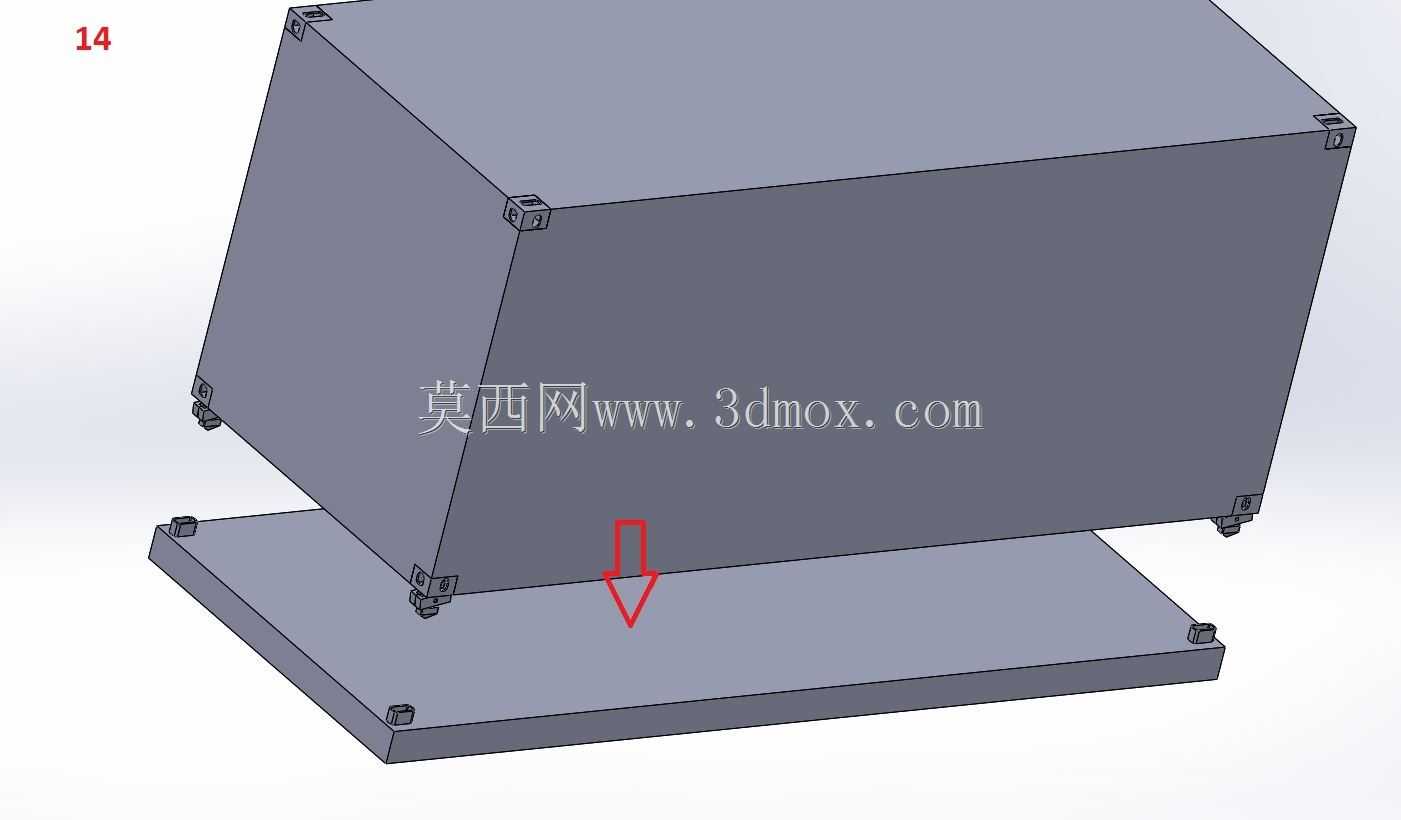

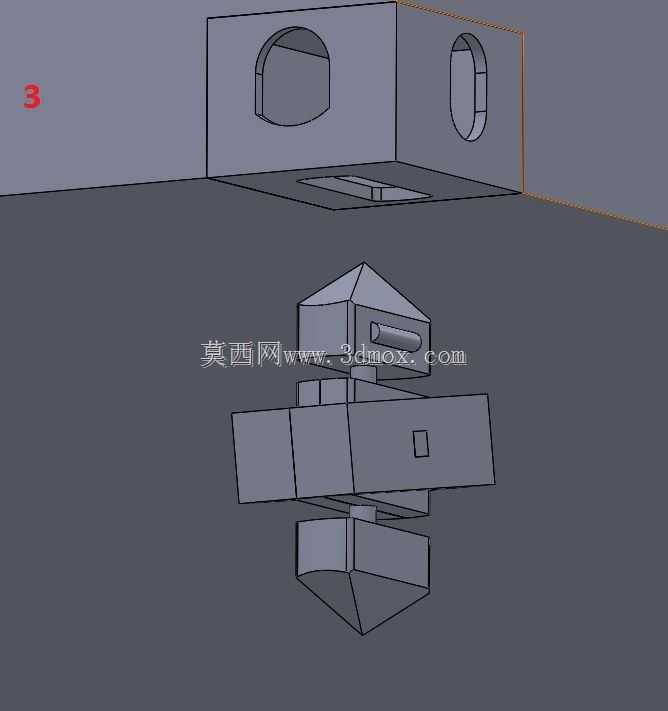

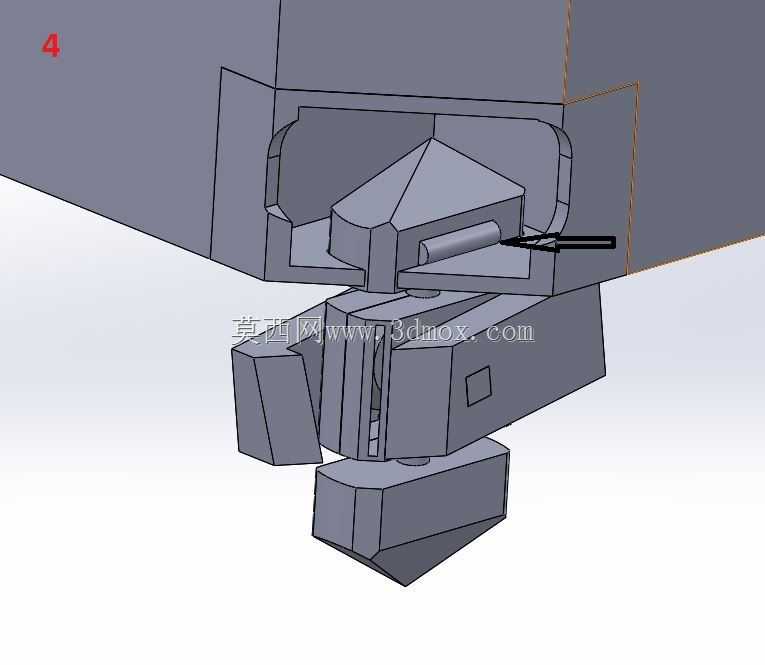

这套锁定机构主要服务于集装箱多式联运场景，覆盖公路卡车与货船之间的集装箱转驳作业，解决传统吊装过程中人工挂摘锁具效率低、高空作业风险高的痛点，适配港口、铁路中转堆场的常规集装箱装卸工位，可配合岸边起重机、堆场龙门吊完成无人化锁固作业。整套机构核心功能是在集装箱起吊过程中自动完成相邻箱体、箱体与载具之间的锁止固定，无需人工登箱操作，当起重机将集装箱从卡车底盘吊起时，机构随吊装动作触发锁止动作，待集装箱吊运至船舱堆叠位或另一集装箱顶部落位时，自动完成联锁咬合，后续转运全程不会出现箱体移位、脱开的风险；卸箱时机构随落位、起吊的动作序列自动解锁，将锁体保留在进料工位等待下一次装载循环。设计过程中重点考量了吊装动作的行程匹配，将传动凸轮两个轴的中心距设为0.1单位长度，当锁块脱离与水平线成9.5度角的初始位置时，锁舌同步完成90度旋转，刚好卡入集装箱角件的标准锁孔内，整个动作行程完全匹配起重机起升、落位的速度节奏，不会出现动作卡滞或锁止不到位的情况。结构上采用弹簧套筒作为锁舌的复位与保持部件，起吊过程中弹簧力将锁舌套筒推开，使锁块保持固定位置，避免吊装晃动导致锁舌回缩；当集装箱落位接触到下方承载面时，接触筋触发解锁传动结构，锁舌回转完成解锁动作，整套机构的动力完全来自吊装过程中的重力与位移触发，无需额外配置电气或液压动力源，适配港口高湿、高盐雾的恶劣作业环境，降低后期维护成本。安装边界上，整套机构的固定底座完全匹配标准集装箱角件的安装孔位，可直接替换传统人工扭锁的安装位置，无需对现有集装箱、吊具做结构性改造，锁体突出底座的高度控制在标准角件的允许干涉范围内，堆叠时不会出现相邻箱体干涉的情况，机构的旋转部件全部做了封闭防护，避免堆场扬尘、雨水进入传动缝隙导致动作失效。
