叉车臂架配套绞车连接固定支架结构

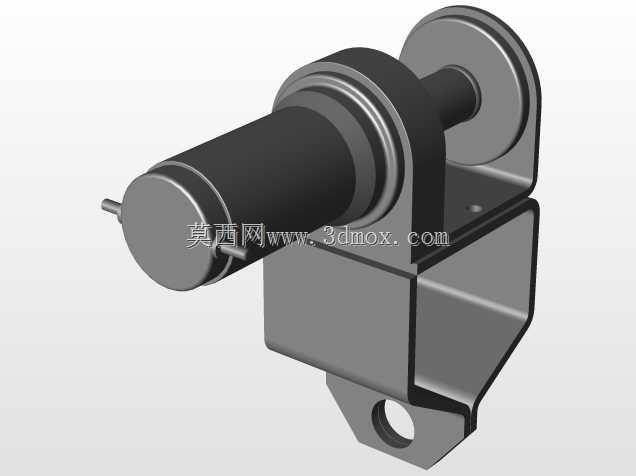

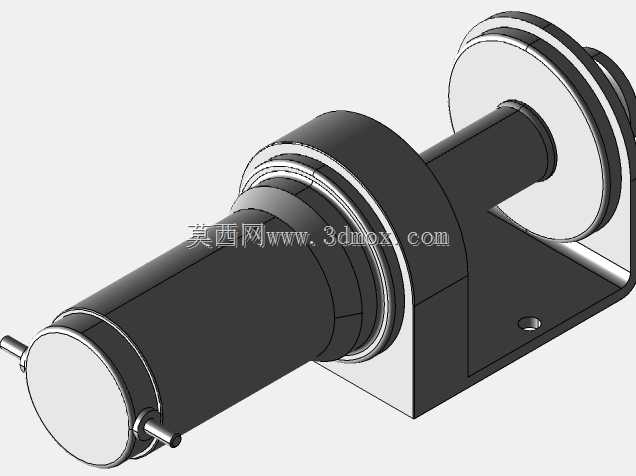

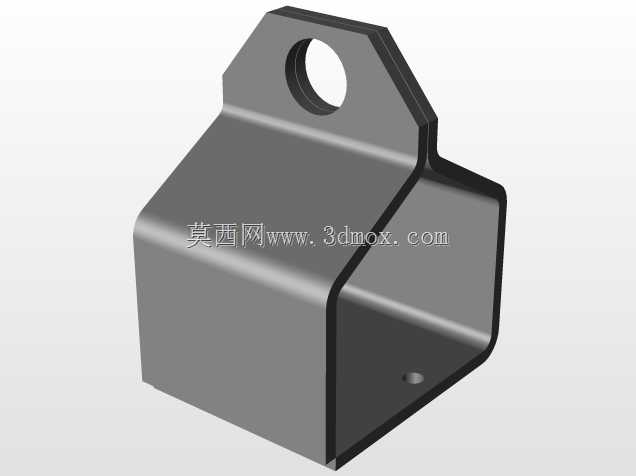

在厂内短途物料转运、轻型起重装卸作业场景中，叉车搭配臂架属具拓展起重功能时，绞车作为核心的牵引收放部件，其安装固定的可靠性直接决定作业安全与功能稳定性，这款支架正是为解决绞车与叉车臂架的刚性连接需求设计的专用承载构件。从结构设计逻辑来看，支架采用分体式组合承载思路，主体安装底板为平板式结构，预留的安装孔位可直接通过螺栓紧固在叉车臂架的预设安装平面上，底板与卷筒支撑立板采用一体化折弯加焊接补强的结构形式，避免分体装配带来的累积公差，同时在立板与底板的衔接位置设置三角加强筋，抵消绞车工作时卷筒传递的径向扭矩与轴向拉力，防止长期受载出现焊缝开裂或结构变形。支架的卷筒支撑端采用同轴双轴承位设计，可适配绞车卷筒的两端转轴安装，支撑位的内径公差按照基孔制过渡配合设计，既保证转轴转动时的同轴度要求，减少卷筒转动的径向跳动，也能降低转轴与支撑位的磨损速率，延长部件使用寿命。驱动端的支撑腔体预留了足够的安装空间，可容纳绞车的驱动电机与减速机构，腔体端部设置的径向定位销孔，可通过插销实现驱动部件的周向固定，避免驱动机构工作时出现跟转问题。从安装边界来看，支架整体沿卷筒轴向的长度尺寸适配常规1-2吨级轻型绞车的安装需求，底板的安装孔间距匹配通用叉车臂架的属具安装孔位标准，无需对原有臂架进行额外打孔改造即可完成装配，支架的整体高度控制在臂架安装平面以上的安全范围内，不会干涉臂架的俯仰动作与绞车钢丝绳的收放路径。实际作业过程中，该支架可承受绞车额定载荷下1.5倍的静拉力测试，支撑结构的形变量控制在允许范围内，能够满足厂内轻型起重作业中频繁启停、变载荷牵引的使用需求，卷筒侧的挡边结构可对钢丝绳的收放进行侧向限位，避免钢丝绳脱槽引发作业故障，驱动端的腔体结构还可对驱动部件起到一定的防护作用，减少厂内作业环境中的粉尘、碎屑对驱动机构的侵蚀。
