桥式起重机行走车结构三维设计

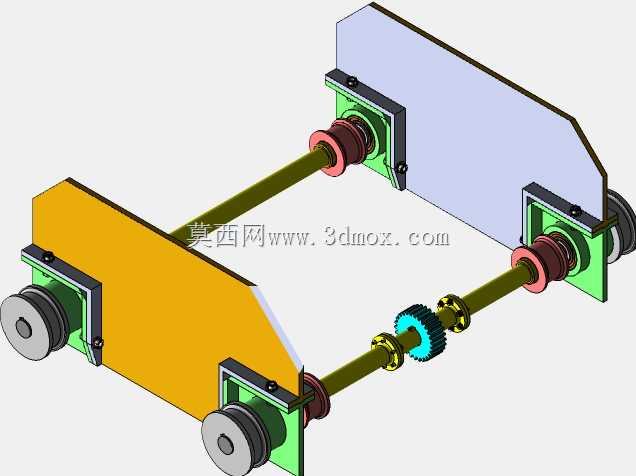

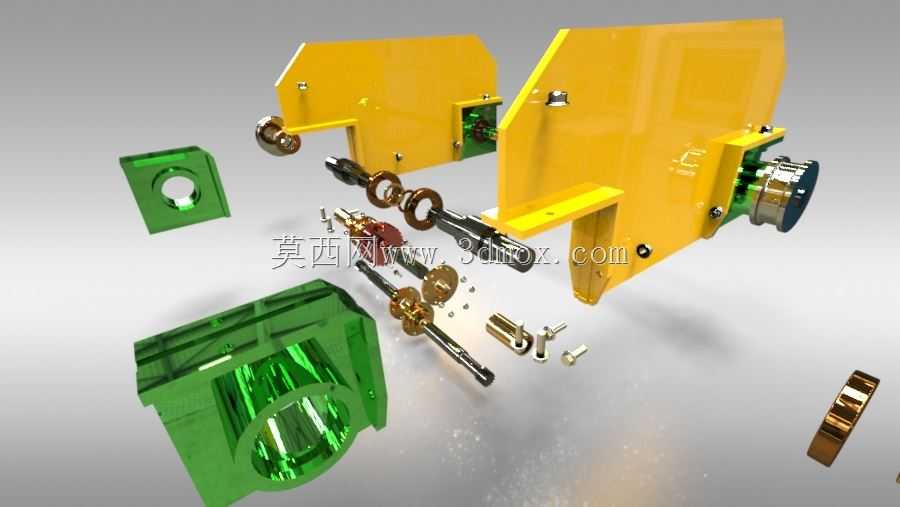

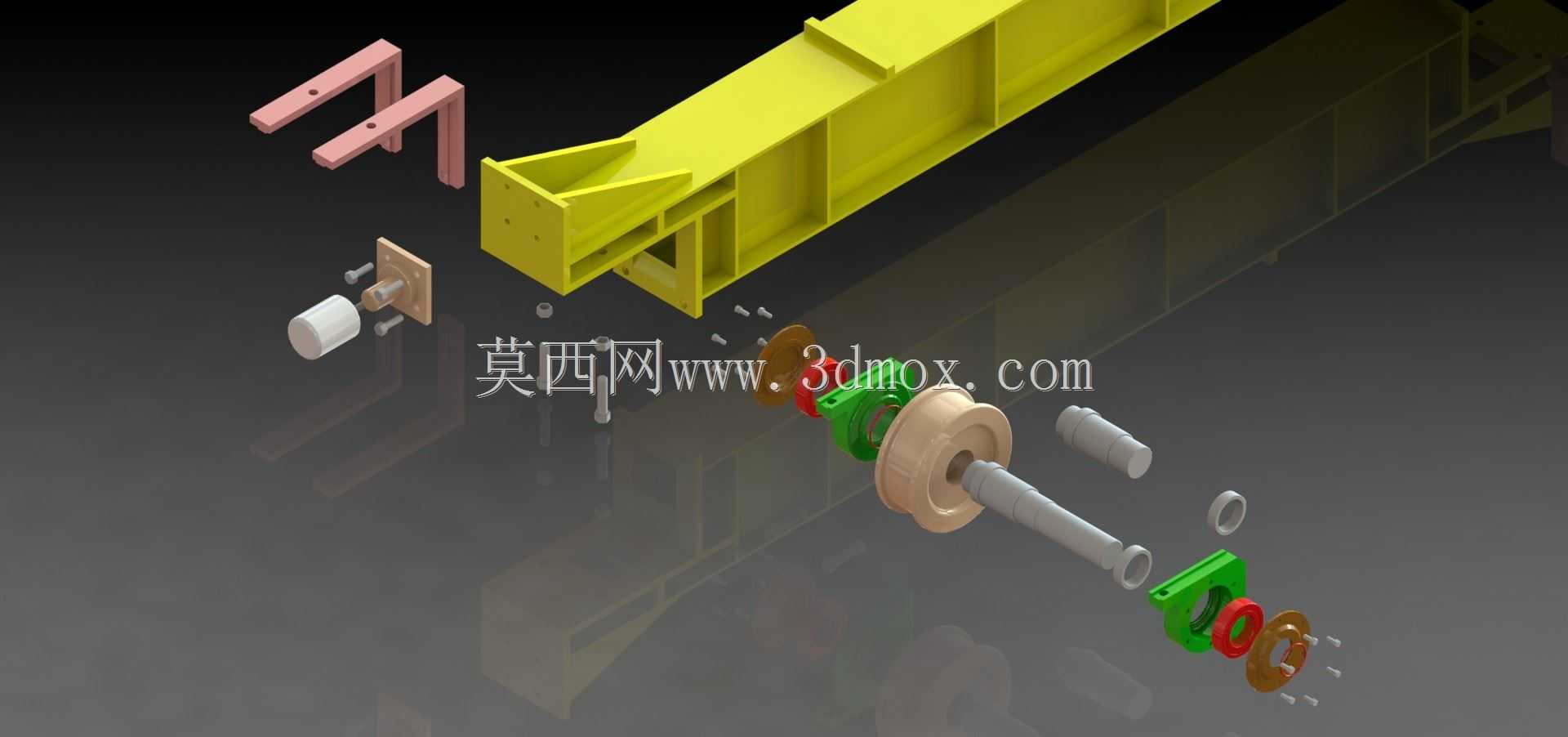

桥式起重机行走车是厂房内物料吊运作业的核心行走执行部件，主要搭载在桥式起重机主梁轨道上，承担起重小车沿主梁横向移动的承载与传动功能，直接决定起重作业的移动平稳性与停靠定位精度，广泛应用于机械加工车间、仓储货场、冶金装配车间等需要定点重物转运的作业场景。该行走车采用双侧墙板对称承载结构，两侧黄色墙板作为核心安装基体，所有传动部件、导向轮组、连接紧固件均以墙板为基准完成装配定位，墙板上预留的安装孔位严格匹配主梁轨道的安装边界，可直接适配常规吨位桥式起重机的主梁截面尺寸，安装时无需额外扩孔或改制基体，大幅降低现场装配的调整工作量。从传动结构设计来看，行走车集成了多级传动副，包含铜质传动齿轮、定位轴承、传动轴、连接螺栓等标准件与定制加工件，传动路径从驱动端输入后，经齿轮组减速增扭传递至行走轮，保证行走过程中输出扭矩平稳，避免启动或制动时出现打滑、窜动问题。两侧的绿色透明结构为行走轮的轴承座防护端盖，既可以直观观察内部轴承的润滑与磨损状态，也能阻挡车间内的金属切屑、粉尘进入轴承滚道，延长传动部件的维护周期。设计过程中充分考虑了安装边界的兼容性，墙板外侧的驱动连接端预留了标准的驱动轴对接法兰，可匹配不同功率的驱动电机输出轴，无需额外加工转接套；各紧固件的安装位置均预留了足够的扳手操作空间，日常维护时可直接完成螺栓紧固、润滑脂加注等操作，无需拆解周边关联部件。导向轮组采用偏心可调结构，安装时可通过调整偏心轴的转动角度，适配轨道的实际安装公差，保证行走轮与轨道侧面的间隙处于合理范围，避免行走过程中出现啃轨、异响等问题。整体结构的装配逻辑遵循分层装配原则，先将轴承、齿轮等传动部件预装在单侧墙板上，再扣合另一侧墙板完成轴系定位，最后安装紧固件与防护部件，装配流程符合机械装配的工艺顺序，可有效降低装配过程中的同轴度误差。
