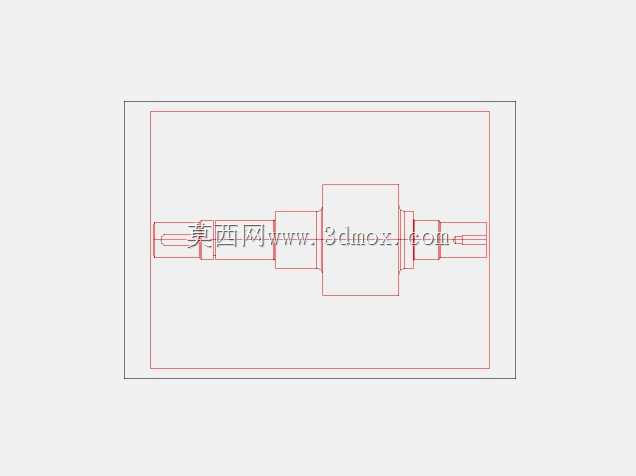

工业流体输送用转子式泵体结构

在中小型工业流体输送场景中，这类转子式泵体常被用于清水、低粘度工业介质的循环输送环节，适配民用供水、小型工业冷却回路、农田灌溉支管增压等工况，安装时可直接对接同管径的金属或PVC管路，两端伸出的轴段分别对接动力输入端与密封端，安装边界需预留至少1.2倍泵体总长度的操作空间，方便后期更换密封件与轴承维护。从结构设计逻辑来看，该泵采用一体化铸造型腔，中间膨大的腔体为转子与流体过流腔，内部流道做了圆弧过渡处理，能减少介质流动时的湍流损耗，降低运行过程中的振动与噪音，两端的轴颈做了等径设计，可适配标准规格的骨架油封与深沟球轴承，降低备件采购的适配成本。实际选型时，可根据输送介质的腐蚀性调整腔体材质，常规工况采用HT200铸铁即可满足强度要求，若输送弱腐蚀性介质可更换为304不锈钢铸造件，两端轴头的键槽尺寸符合通用传动件标准，可直接对接标准联轴器或皮带轮，无需额外加工转接结构。建模过程中优先保证腔体的同轴度公差，两端轴颈与腔体中心的同轴度需控制在0.02mm以内，避免运行时出现转子扫膛的问题，过流腔的内壁粗糙度需达到Ra3.2以下，减少介质流动阻力的同时，也能降低杂质挂壁的概率。这类泵的进出口采用同轴式布局，管路对接时无需做变向处理，可直接串联在直线管段上，安装时需在泵体下方设置承重支撑，避免管路重量直接作用在泵体法兰上导致密封面渗漏，日常维护仅需定期检查两端轴封的渗漏情况，每运行2000小时补充一次轴承润滑脂即可，整体结构紧凑，占用安装空间小，适配多数对安装尺寸有严格限制的紧凑型流体输送工位。
