离心泵闭式叶轮结构三维设计

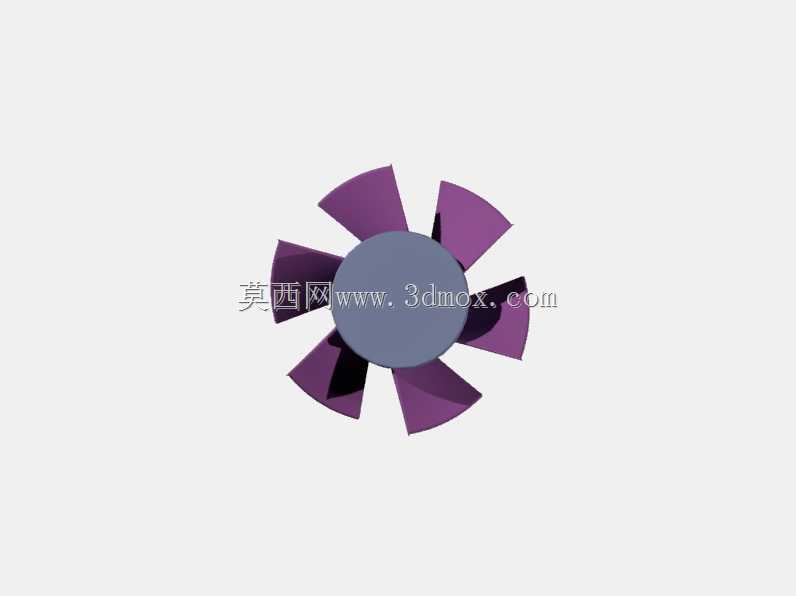

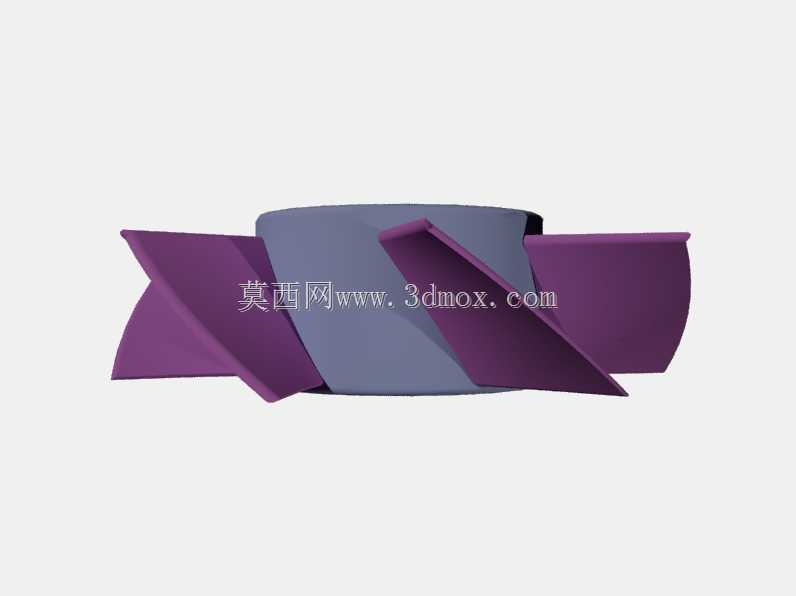

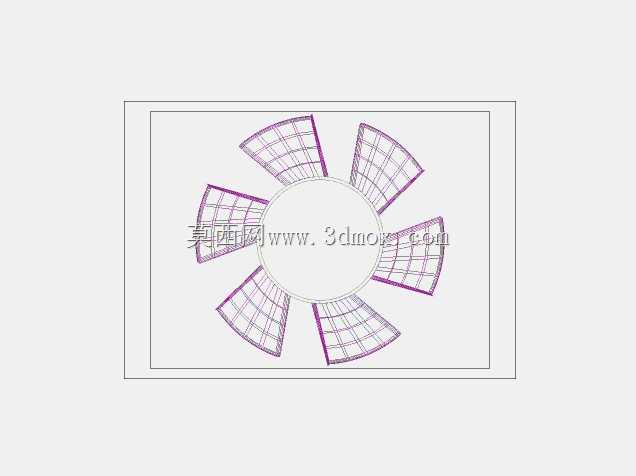

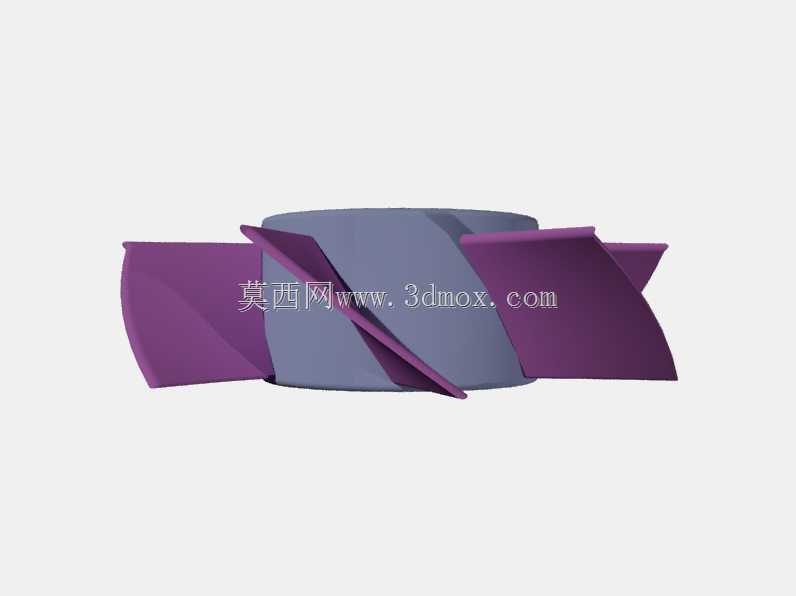

作为流体输送系统的核心做功部件，这类叶轮的设计精度直接决定离心泵的运行效率、汽蚀余量与运行稳定性，在市政供水、化工流体输送、暖通循环、农田排灌等场景中，叶轮的结构合理性是整泵性能达标的核心前提。实际选型与结构设计过程中，首先要匹配泵体的流道曲率，叶片的出口安装角、包角参数需要结合设计流量、扬程做反复迭代，本次设计的叶轮采用后弯式叶片构型，叶片沿轮毂周向均匀分布，叶片型线按照等变曲率规律顺滑过渡，避免流道内出现局部低压区引发汽蚀，同时降低流体在叶轮流道内的水力冲击损失。从安装边界来看，叶轮的轮毂内孔与泵轴采用过渡配合，配套键槽传递扭矩，轮毂端面的轴向定位台阶需要和泵腔的密封环位置预留合理的轴向窜动间隙，既要避免运行过程中叶轮和泵壳发生摩擦，也要控制间隙过大导致的回流损失，影响整泵容积效率。叶轮的前后盖板厚度按照输送介质的特性做差异化设计，输送清水类低磨蚀介质时盖板厚度取较小值降低转动惯量，输送含固体颗粒的浆体时可适当加厚盖板提升耐磨寿命，本次设计的叶轮盖板和叶片采用一体化建模，曲面衔接处做圆角过渡，减少应力集中，避免高速旋转过程中出现结构疲劳开裂。建模过程中优先保证叶片型面的光顺度，每一片叶片的曲率偏差控制在合理公差范围内，周向分布的角度误差严格控制，避免运行时出现动不平衡量过大引发泵组振动。实际工程应用中，这类叶轮的三维模型可直接用于后续的流场仿真分析，通过CFD模拟验证流道内的速度场、压力场分布，优化叶片进出口角度，也可直接导入CAM模块生成数控加工程序，完成金属叶轮的铣削加工，或者用于铸造工艺的模具制作，保障铸件的尺寸精度。需要注意的是，叶轮的进口直径尺寸需要匹配泵的吸入室口径，避免进口流速过高引发汽蚀，出口宽度需要和压水室的入口宽度对齐，减少流体流出叶轮时的扩散损失，整体的动平衡精度等级需要达到G6.3以上，满足泵组长时间高速运行的可靠性要求。
