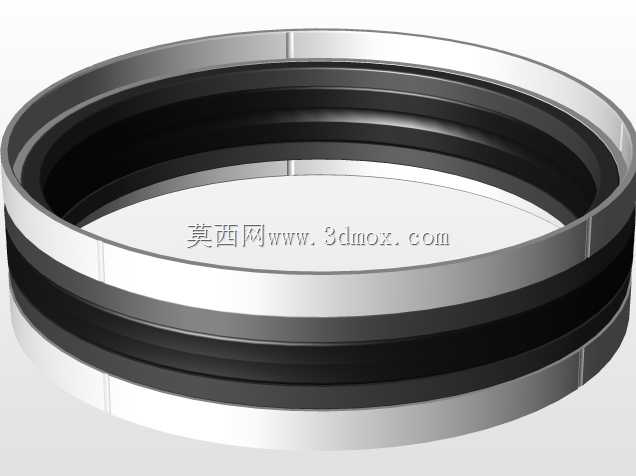

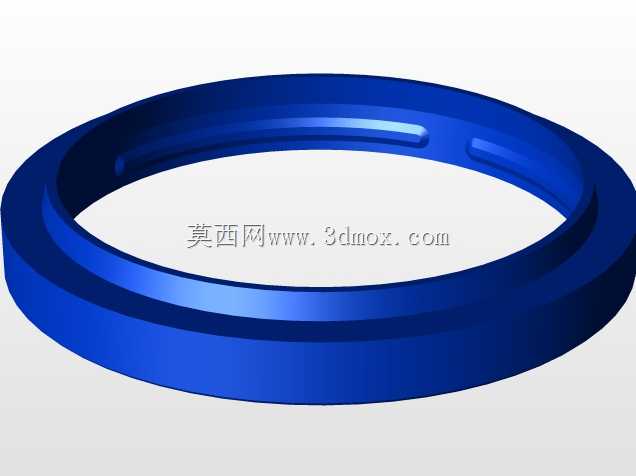

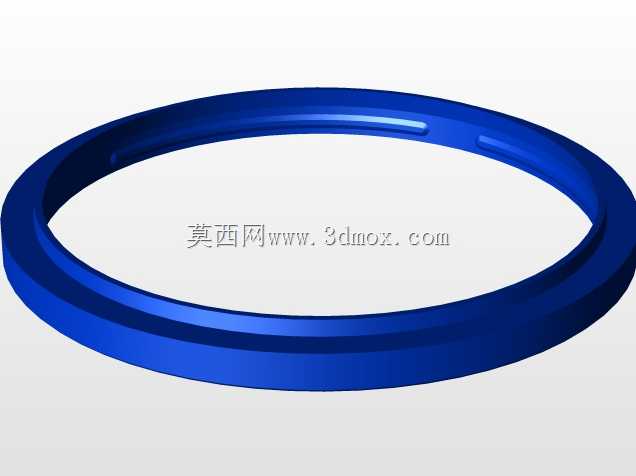

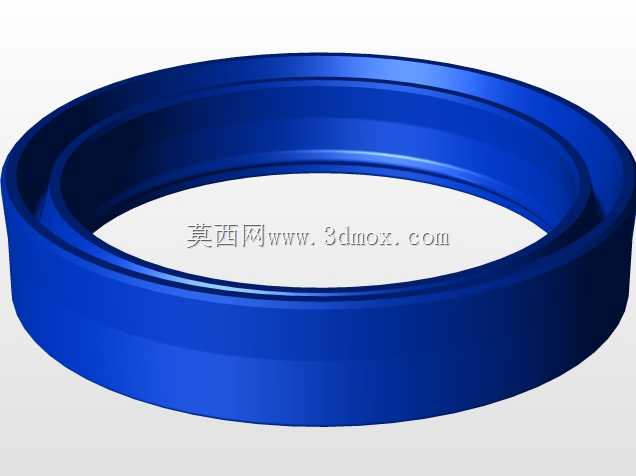

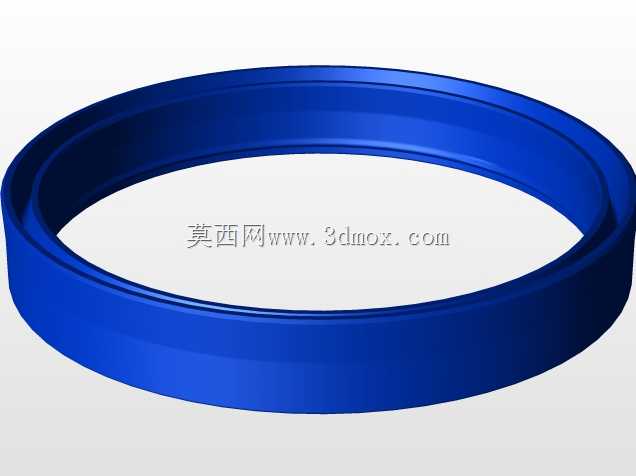

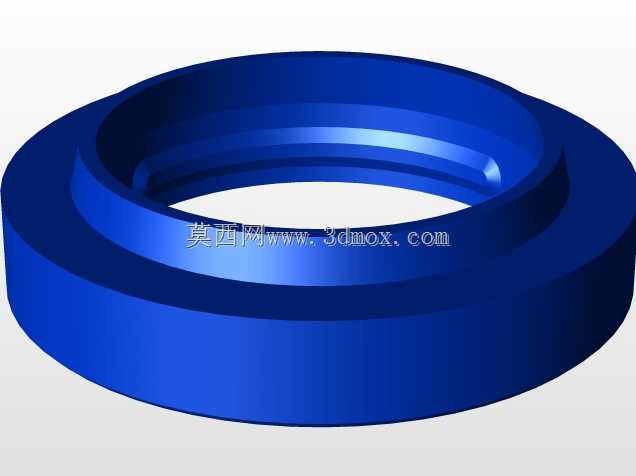

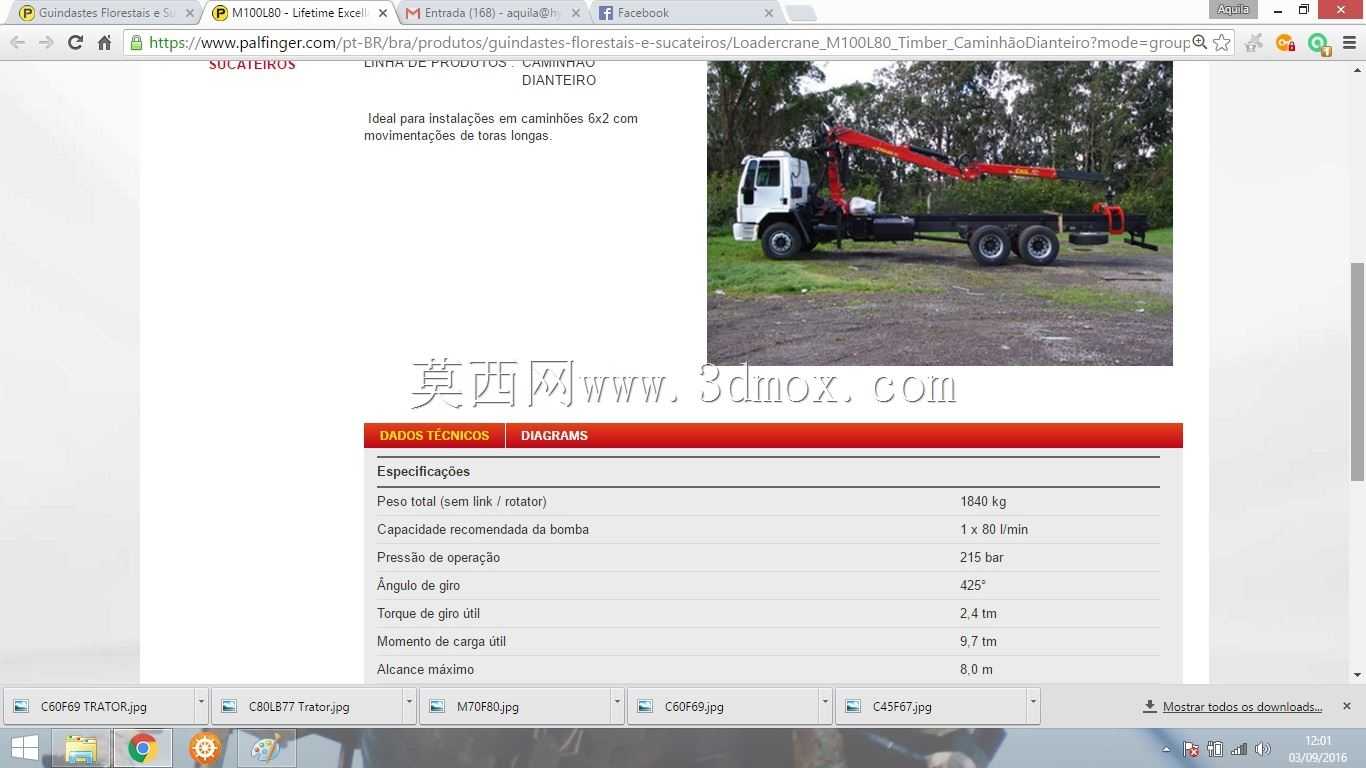

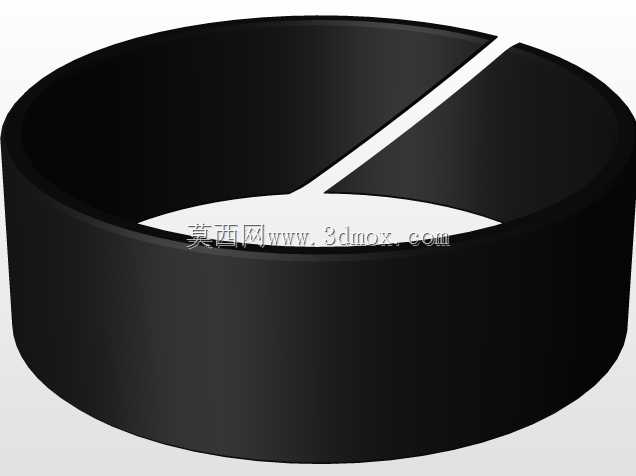

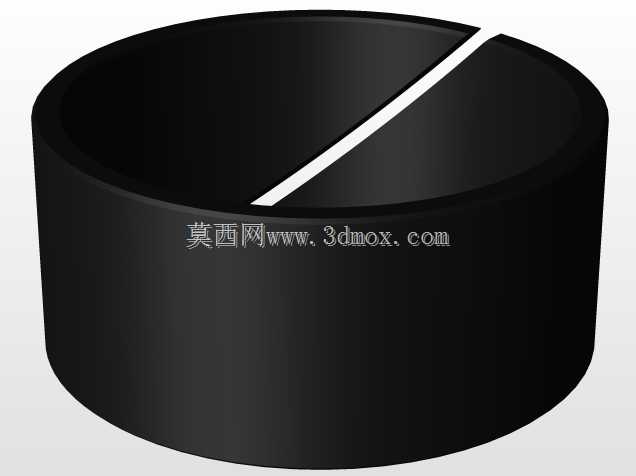

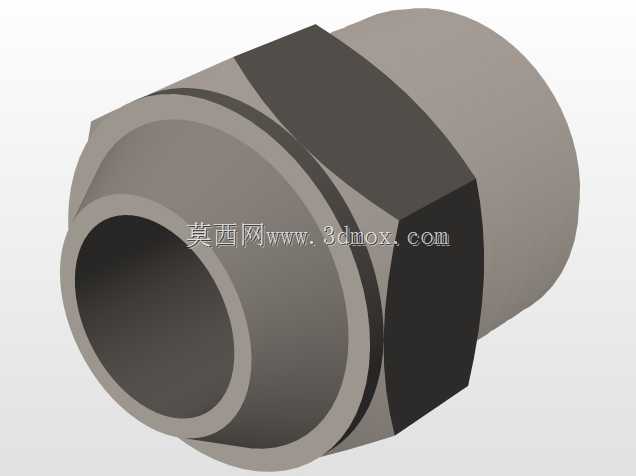

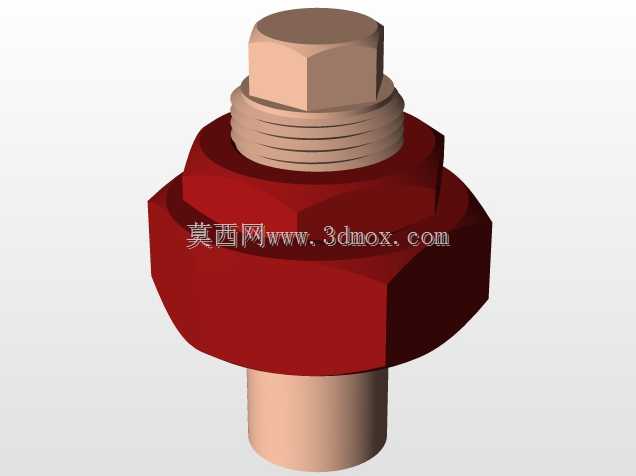

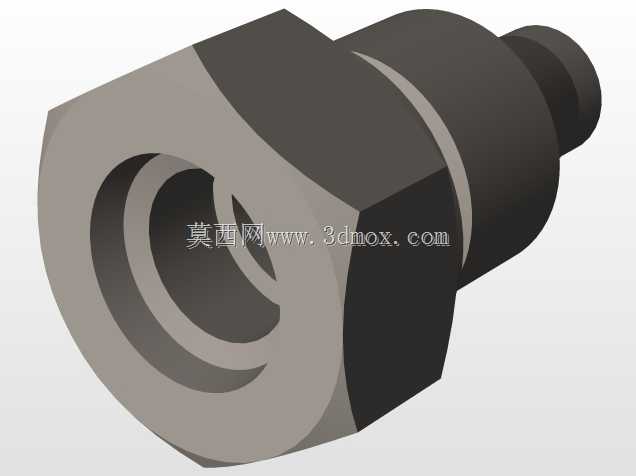

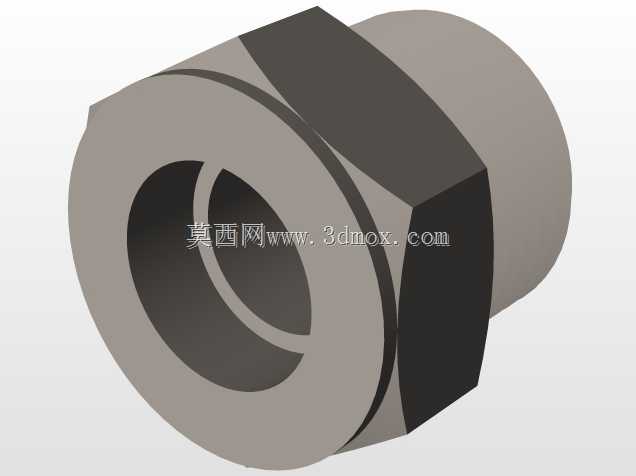

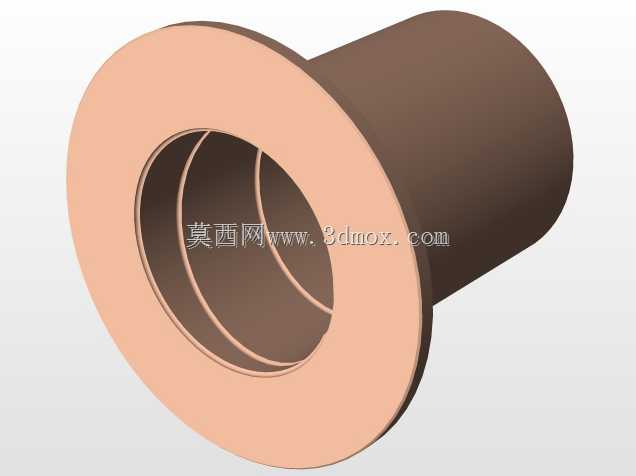

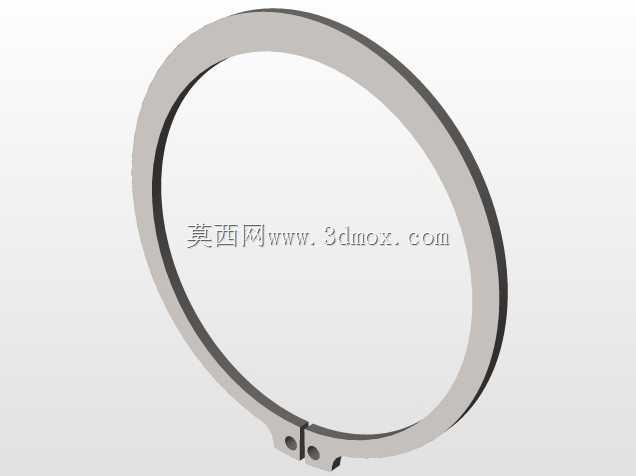

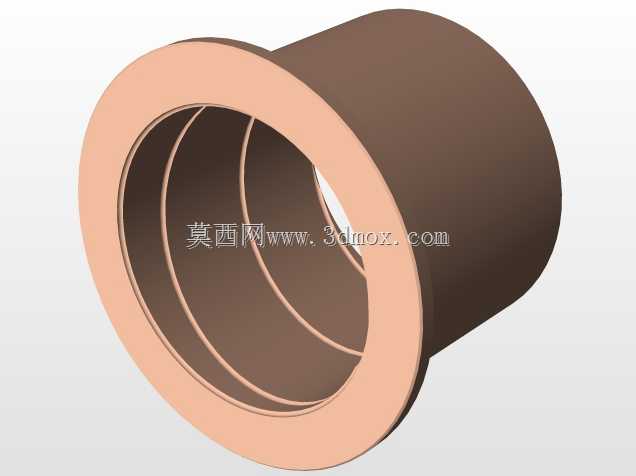

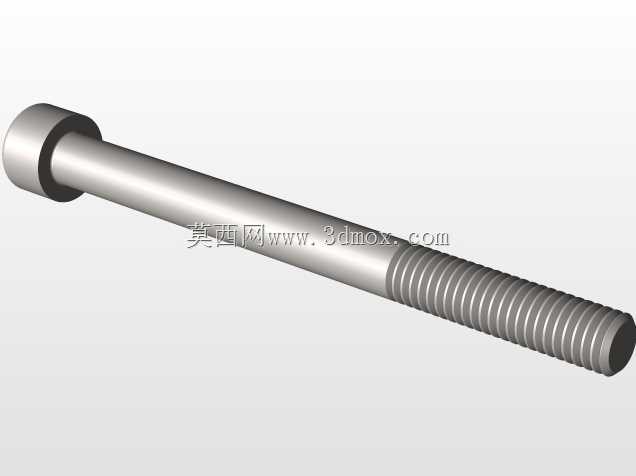

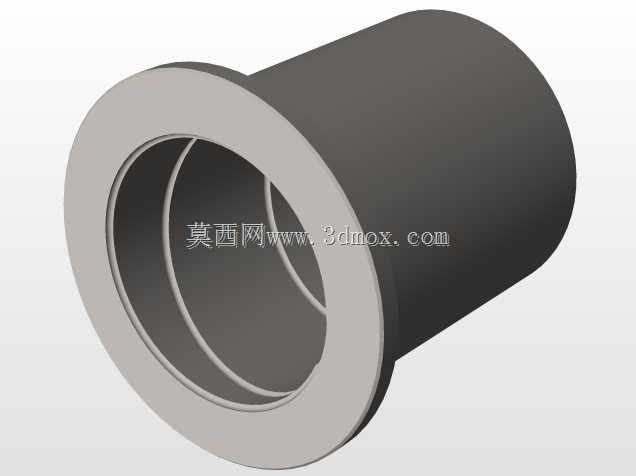

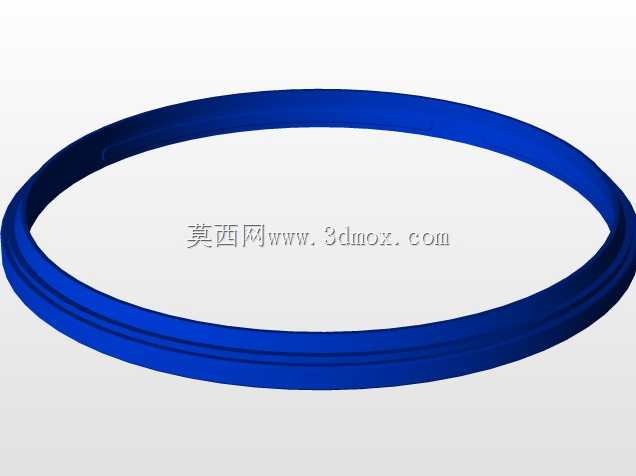

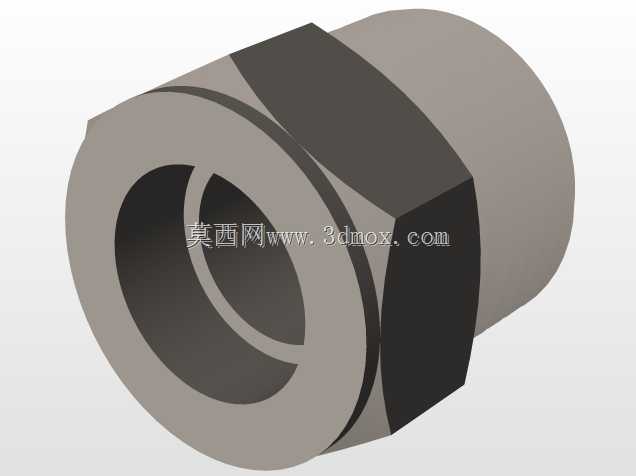

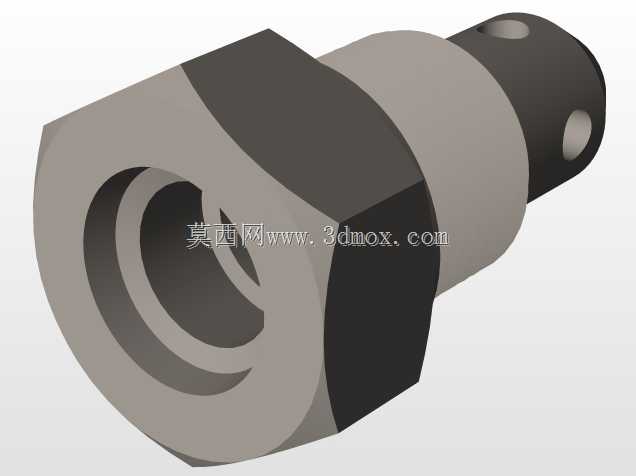

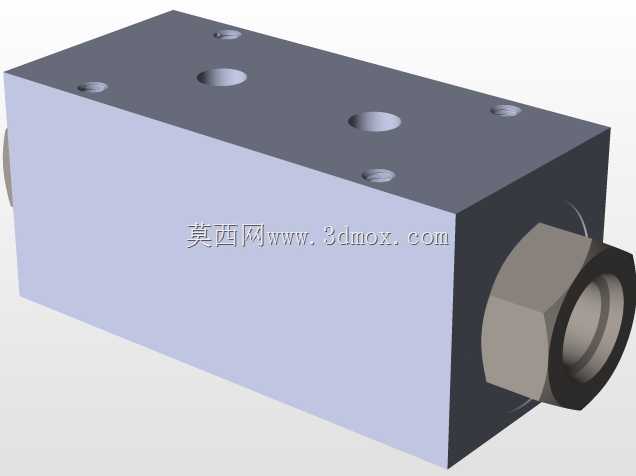

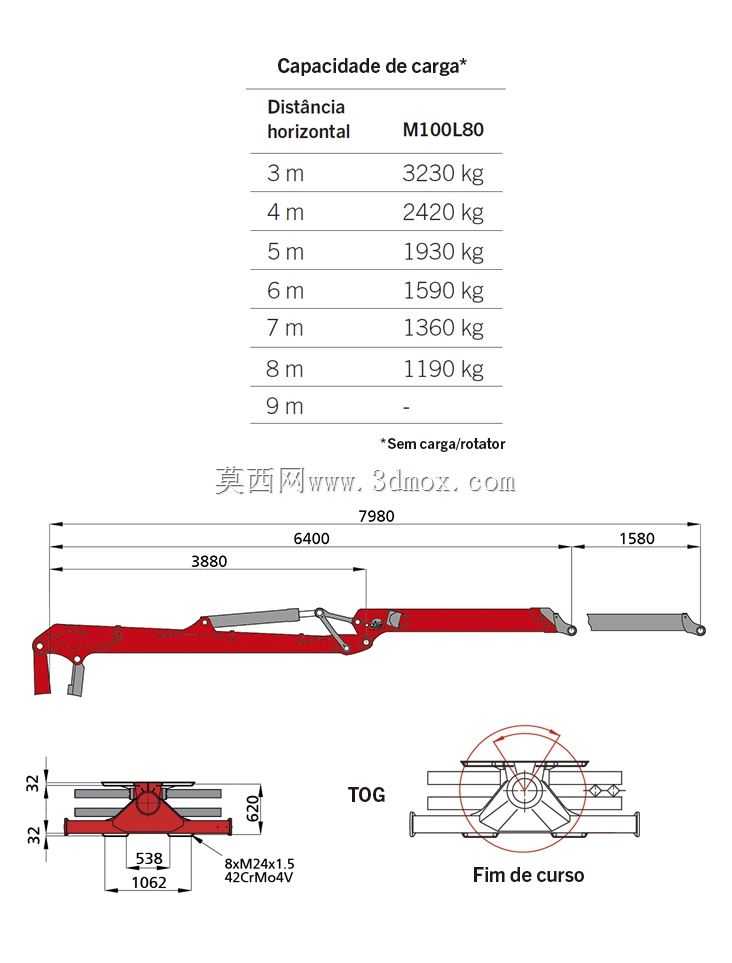

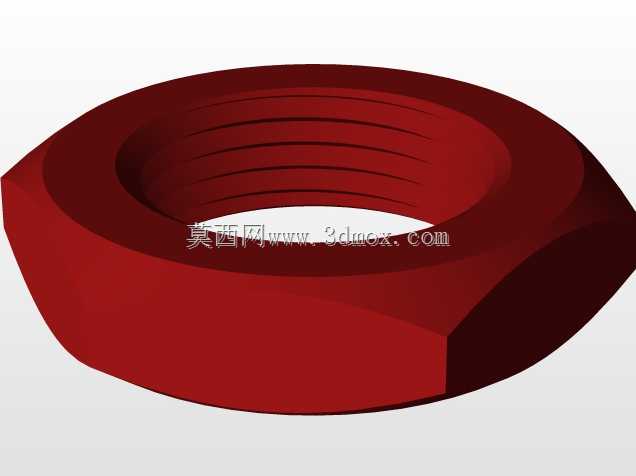

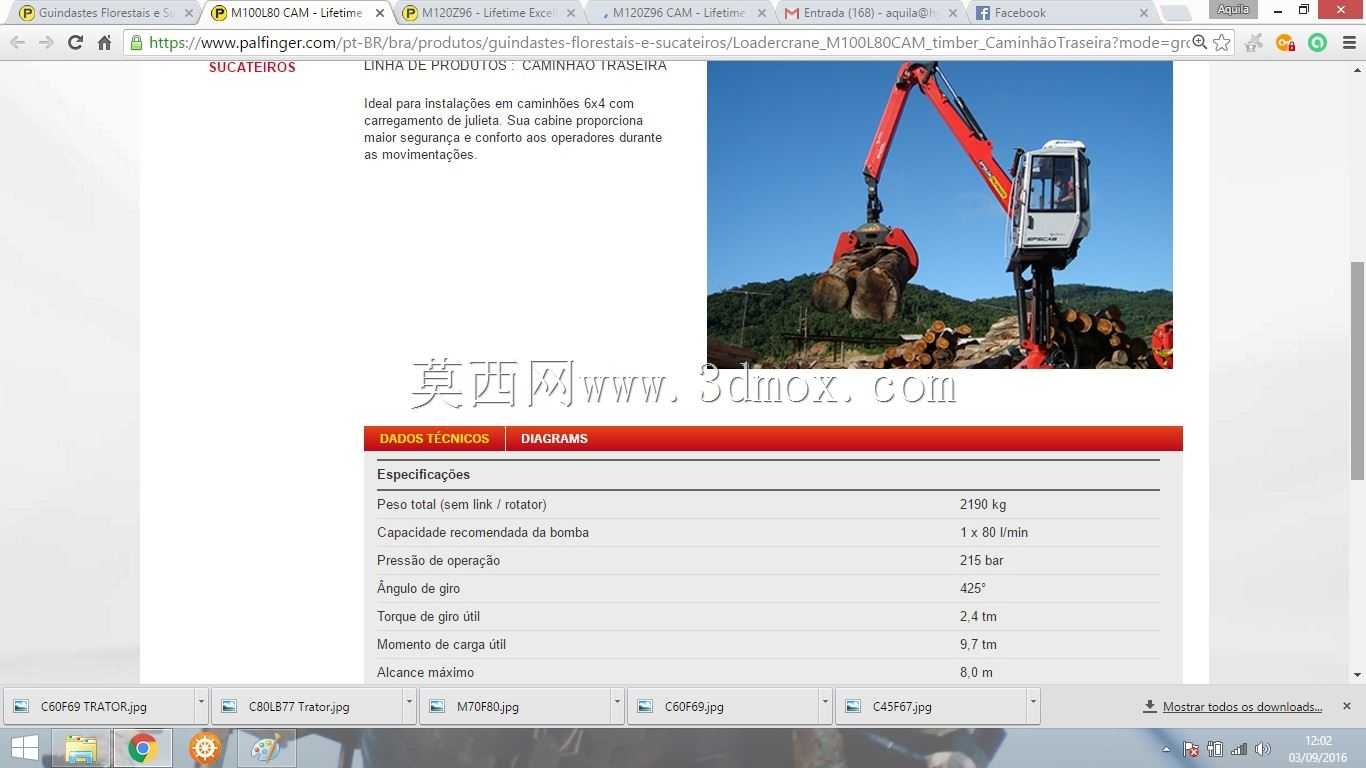

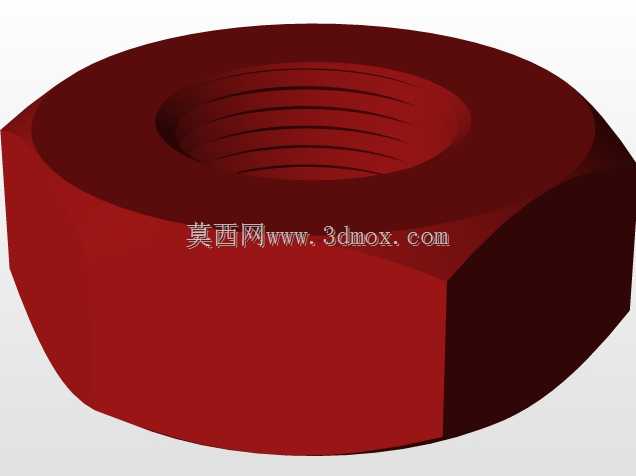

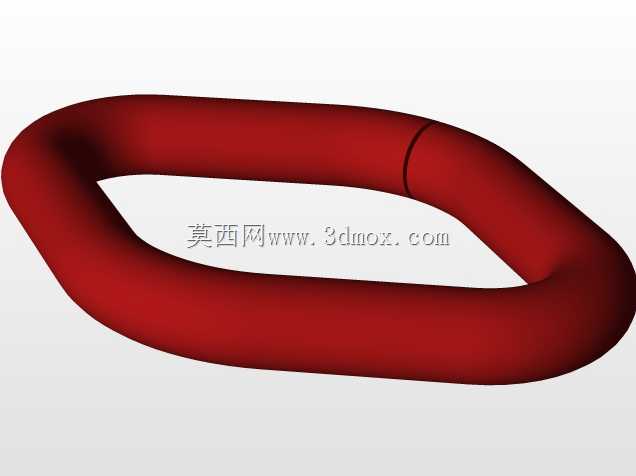

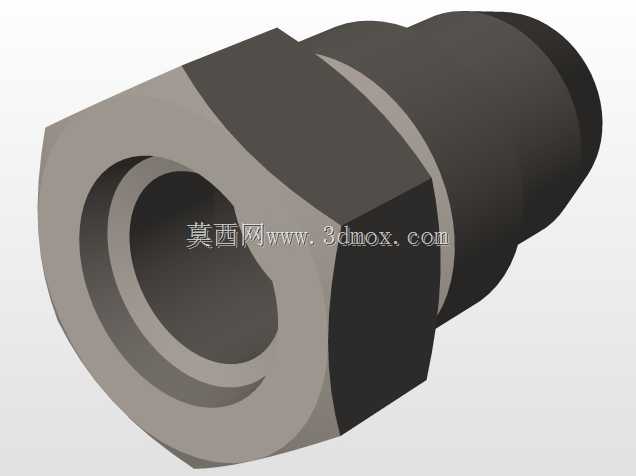

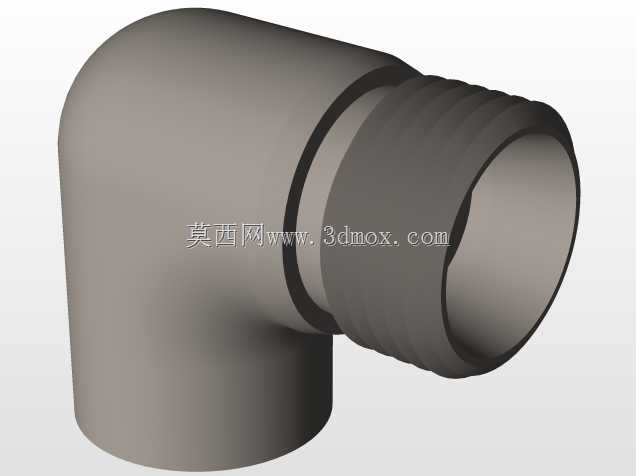

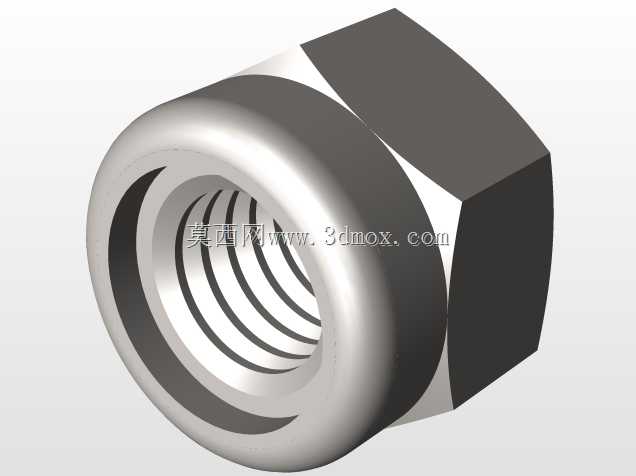

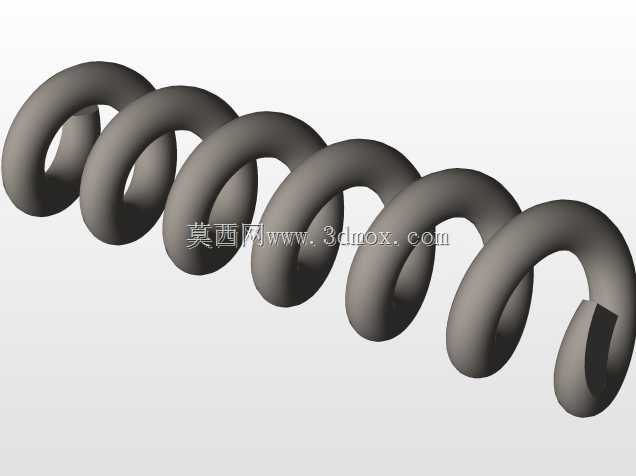

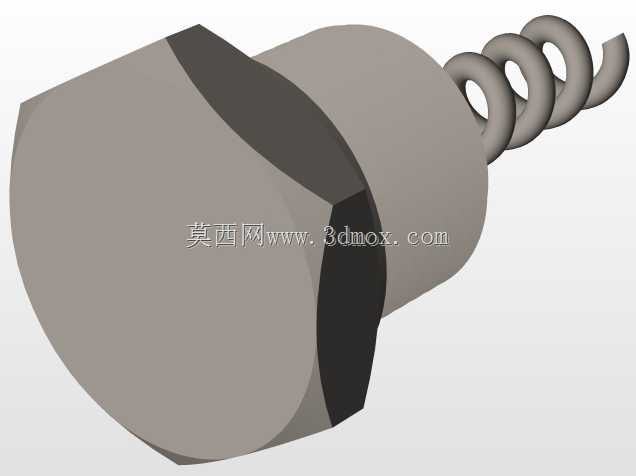

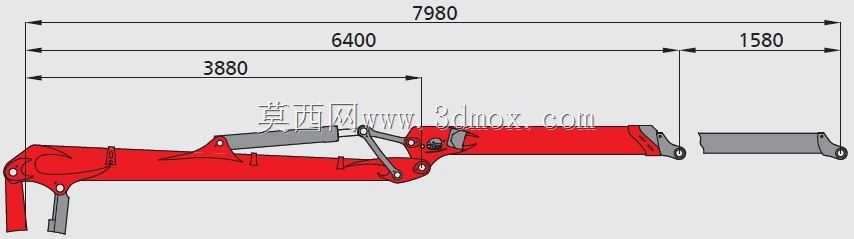

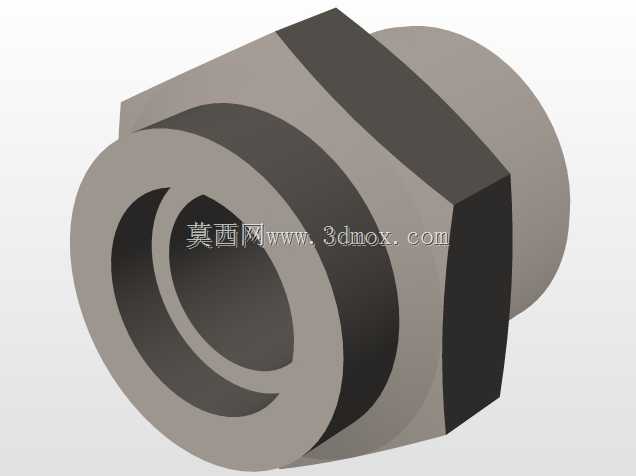

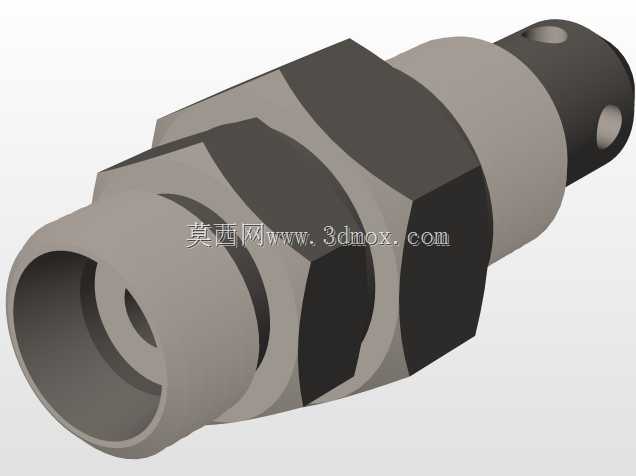

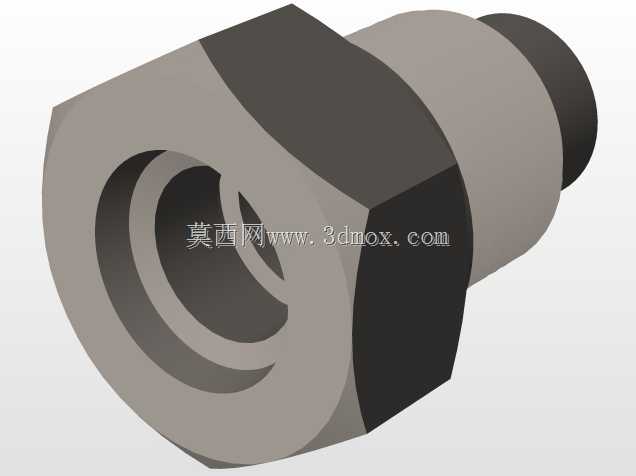

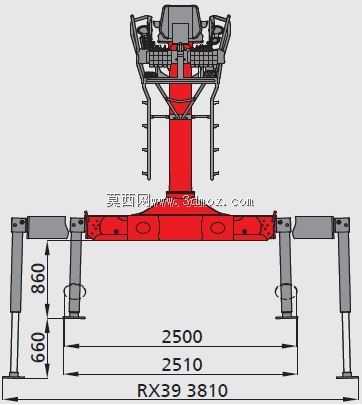

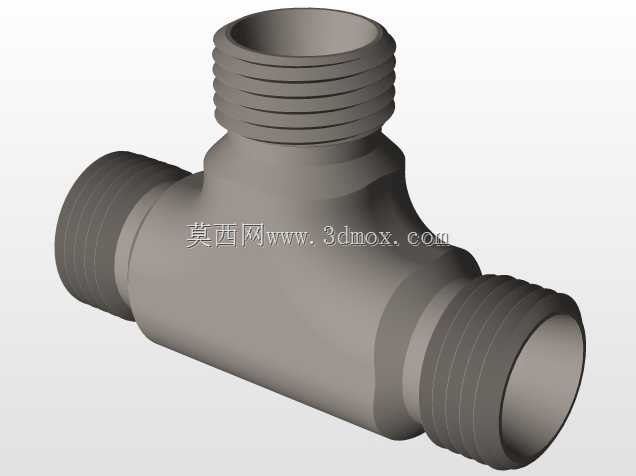

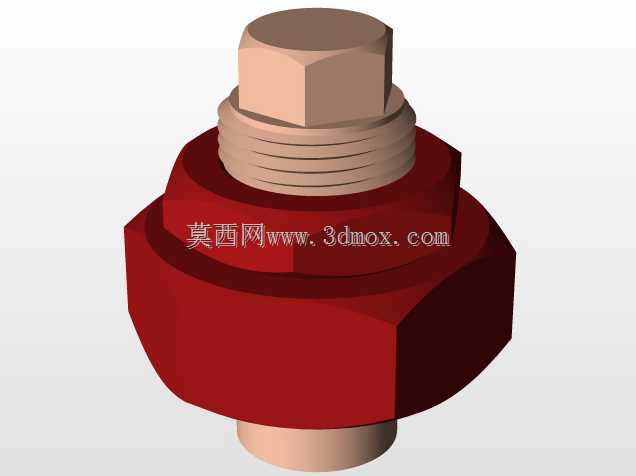

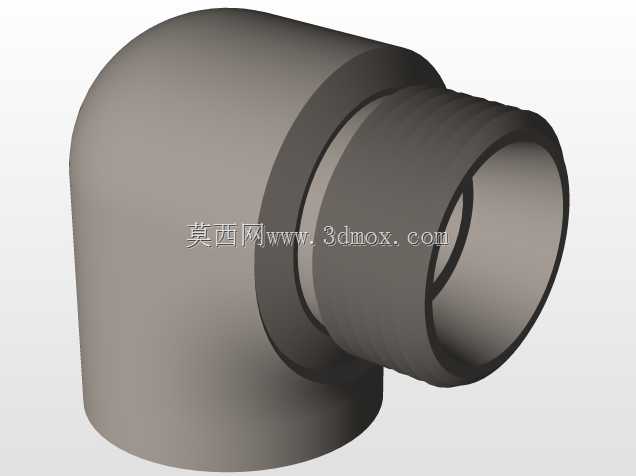

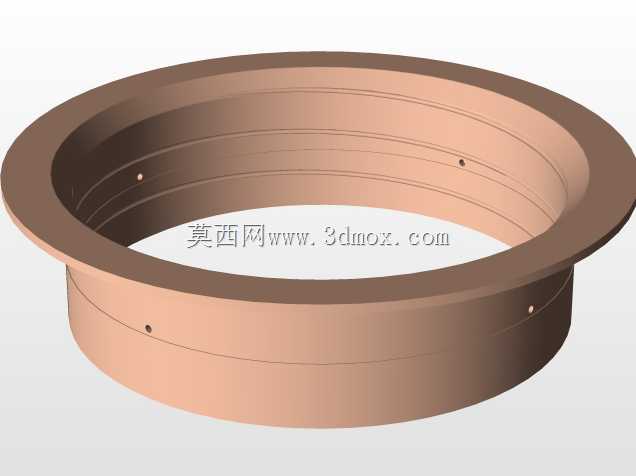

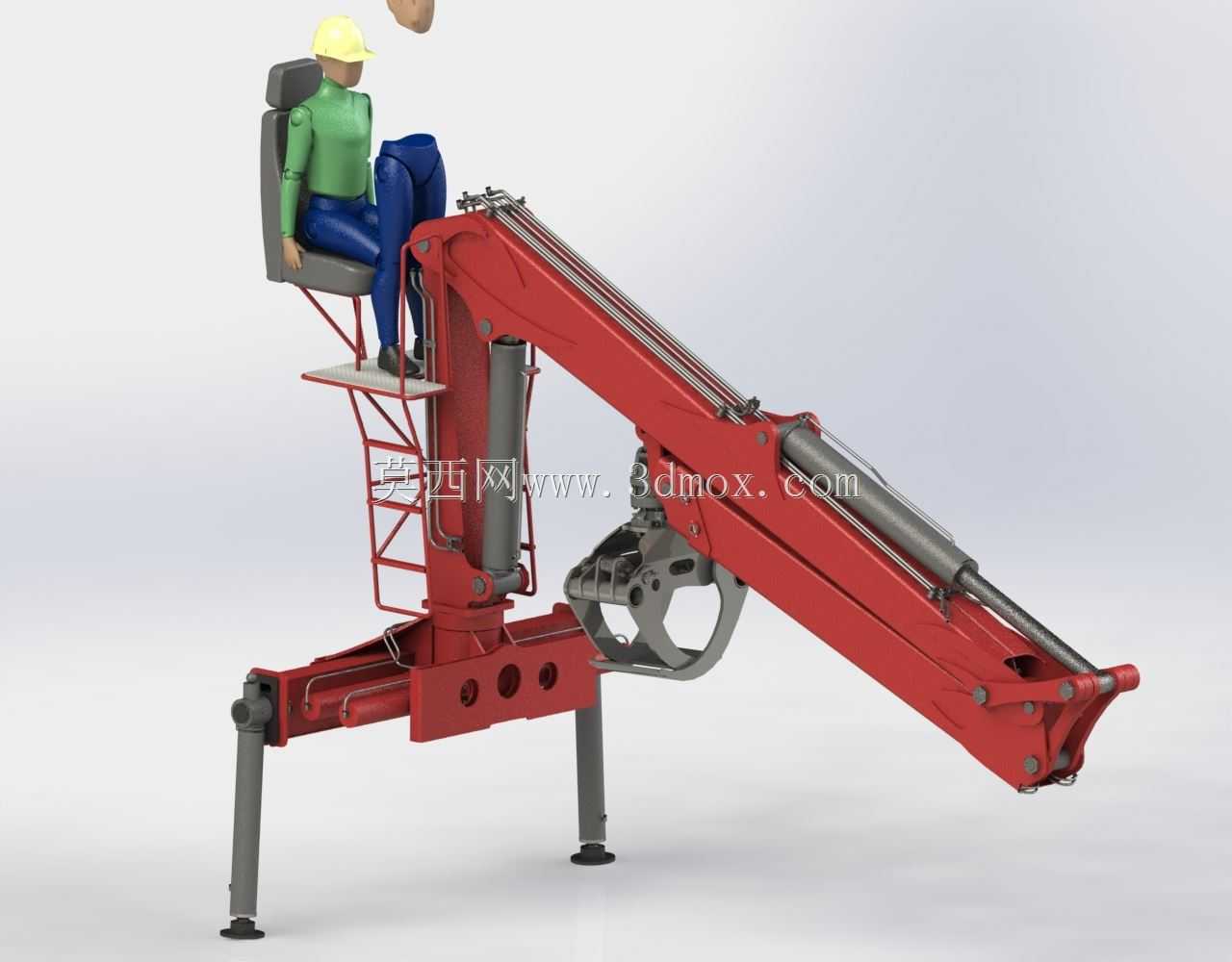

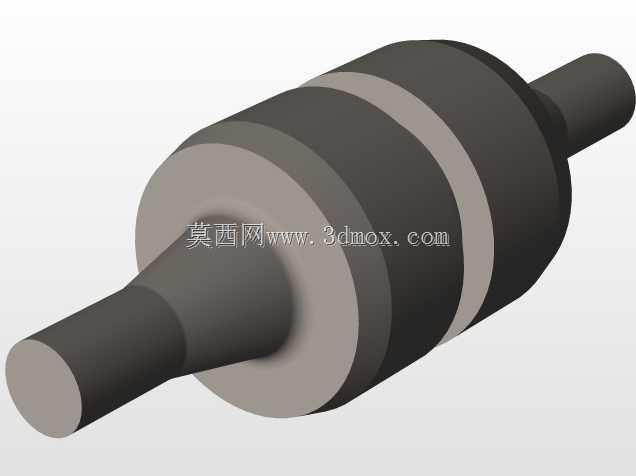

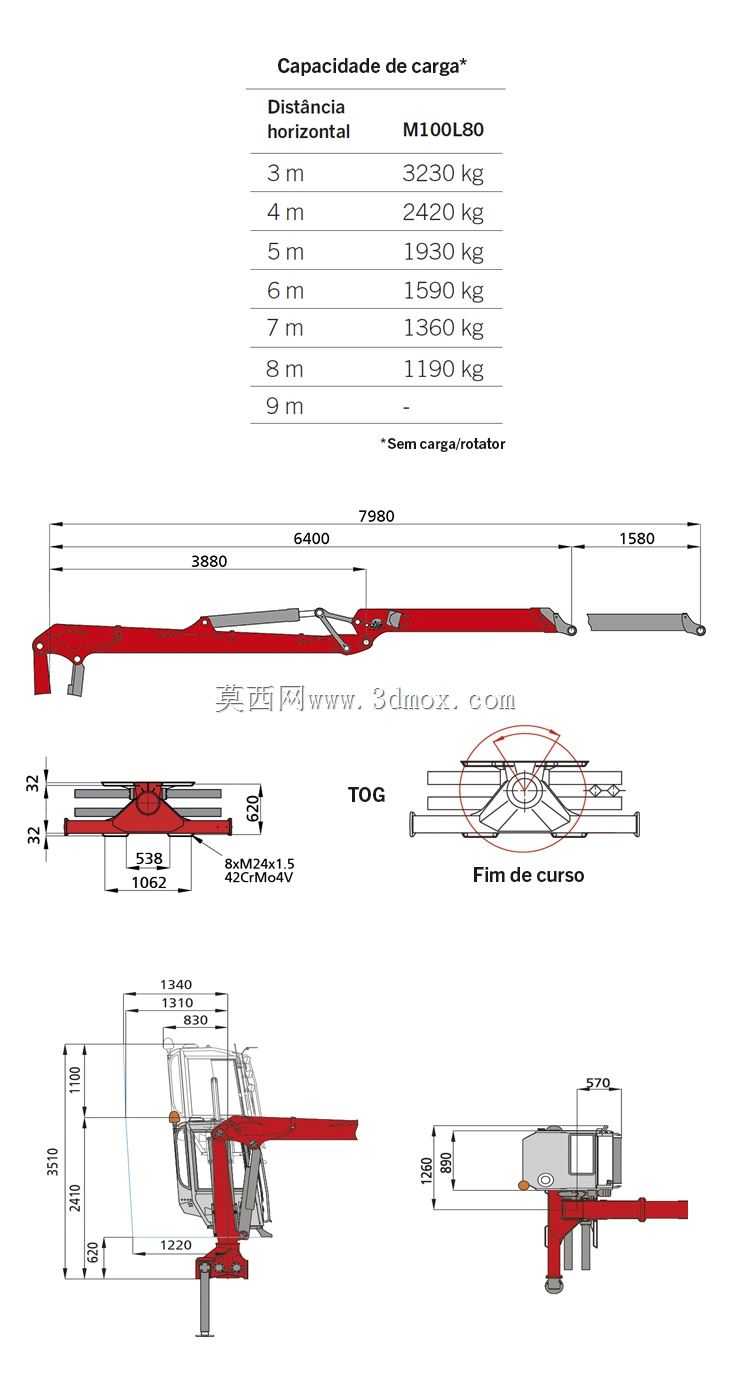

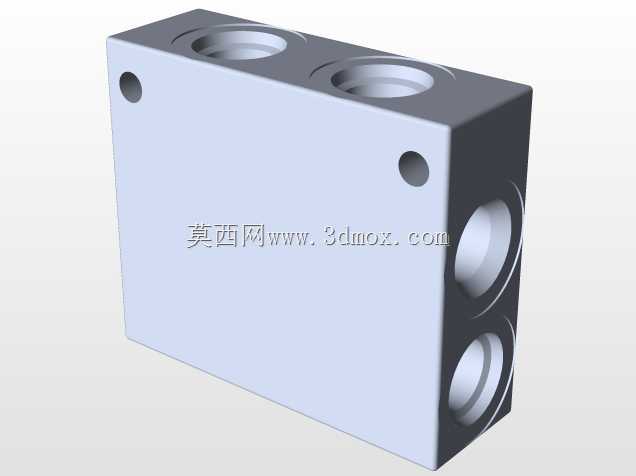

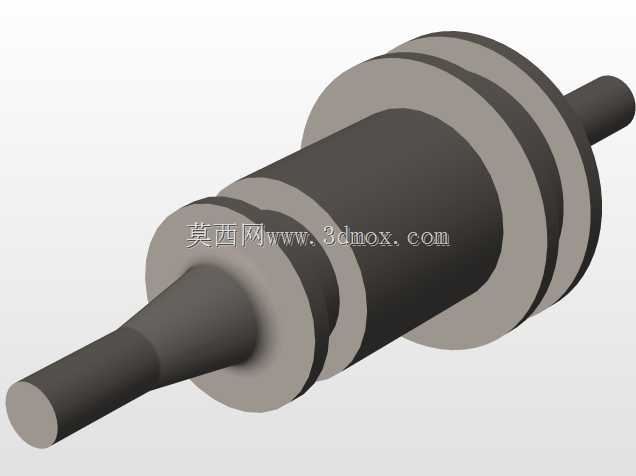

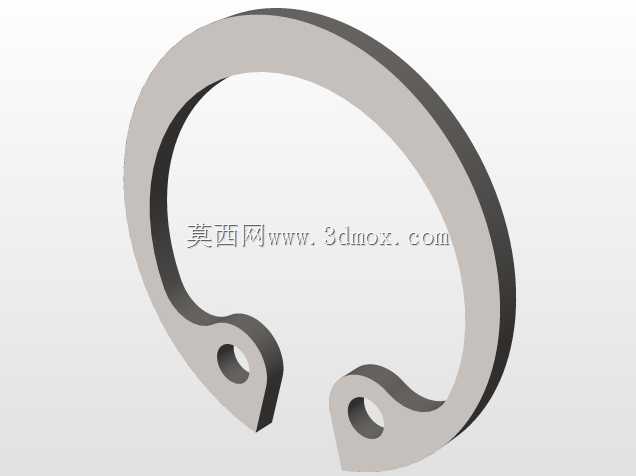

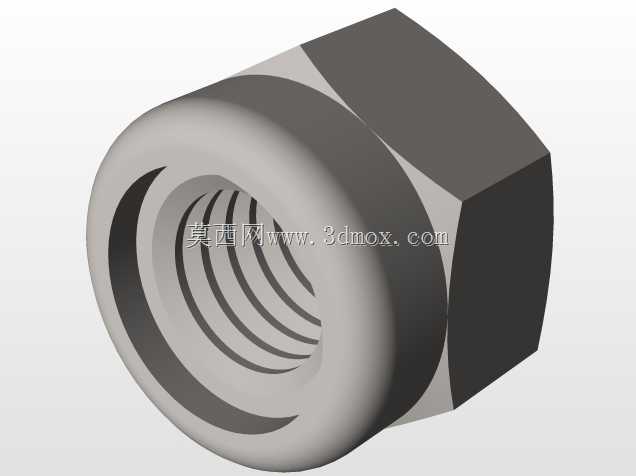

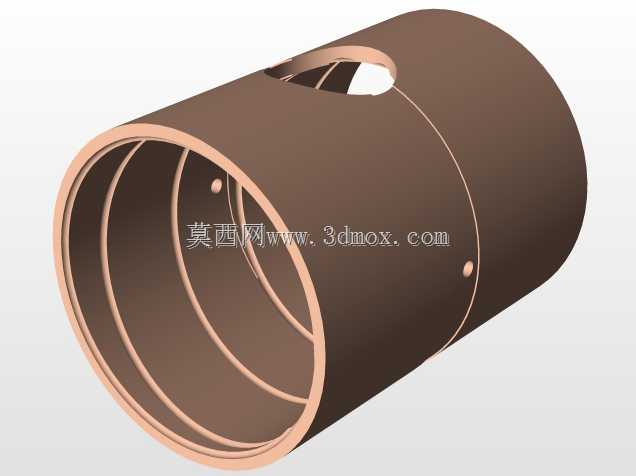

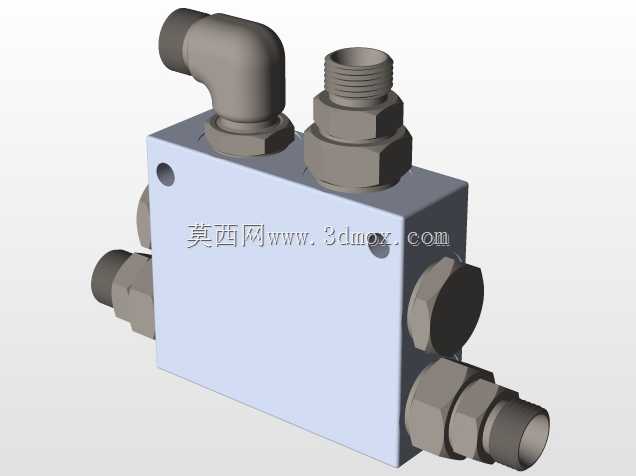

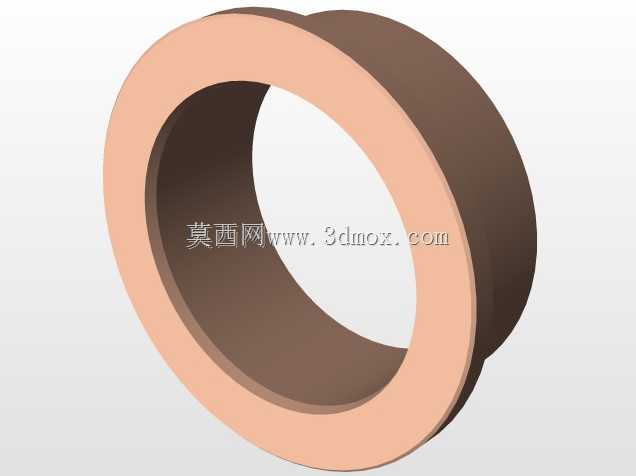

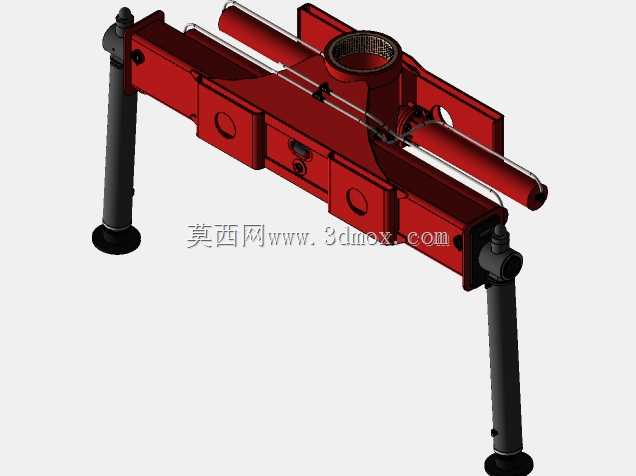

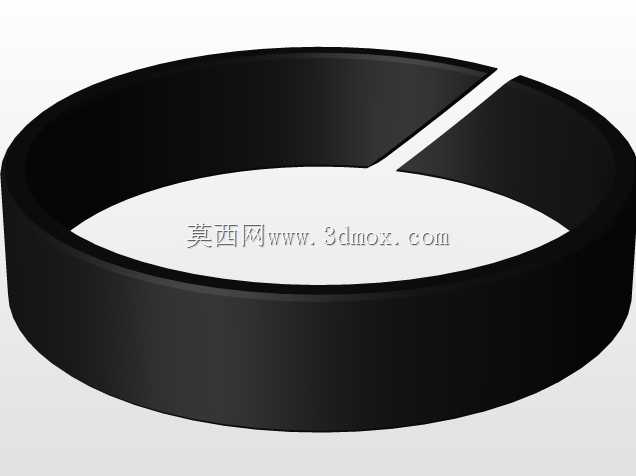

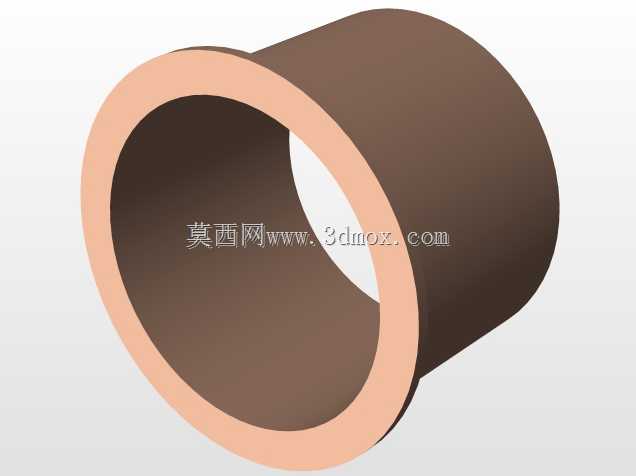

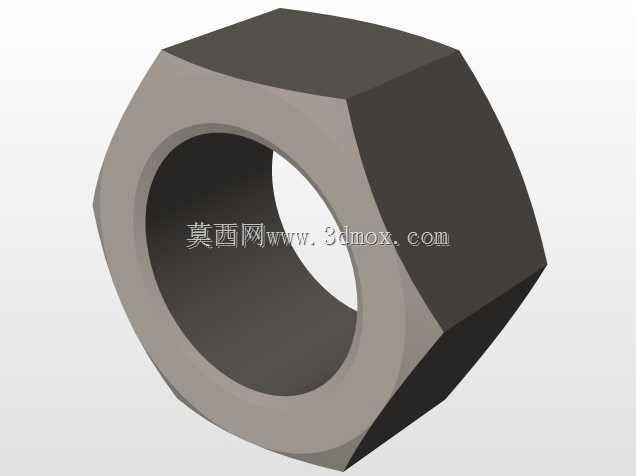

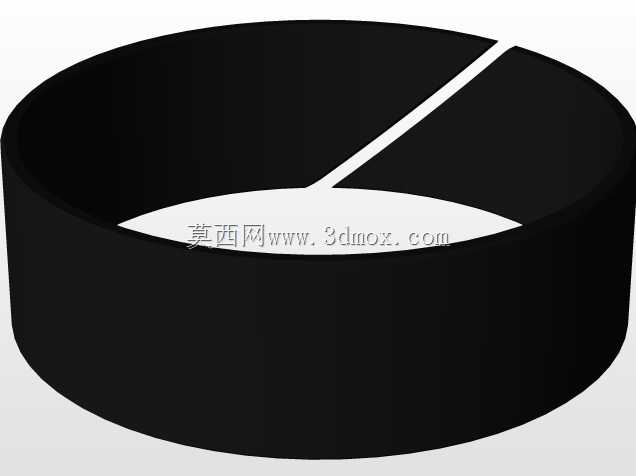

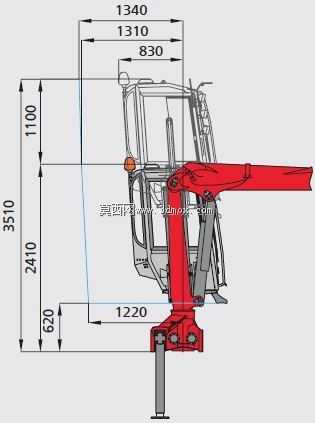

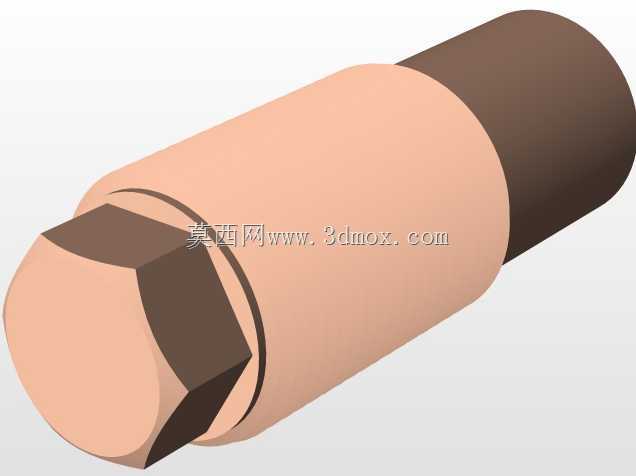

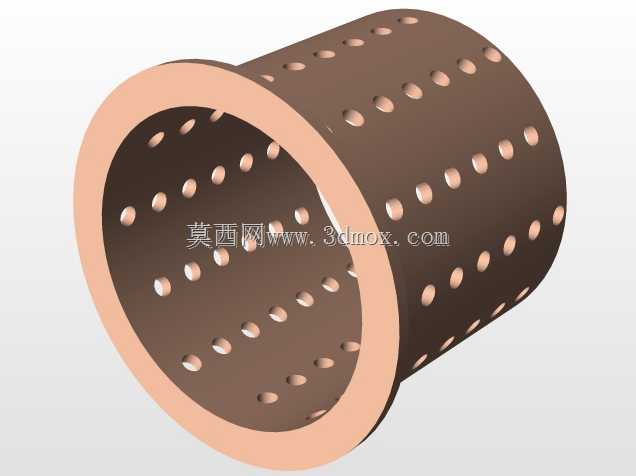

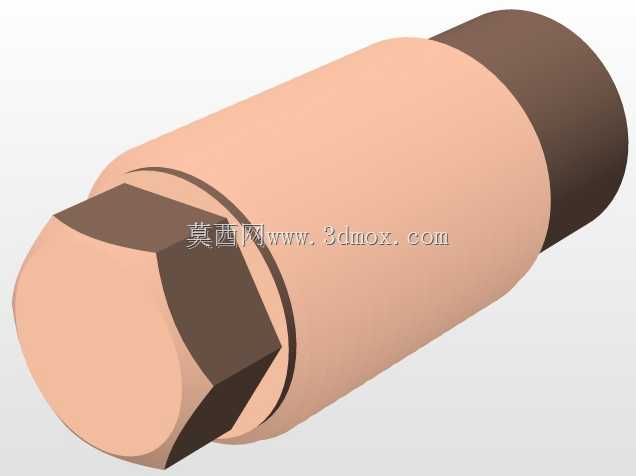

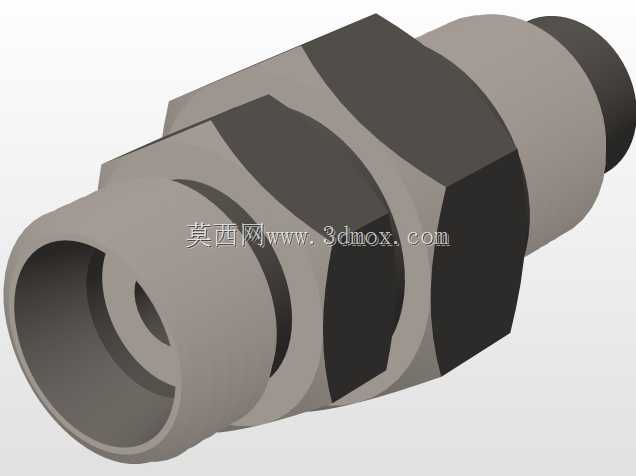

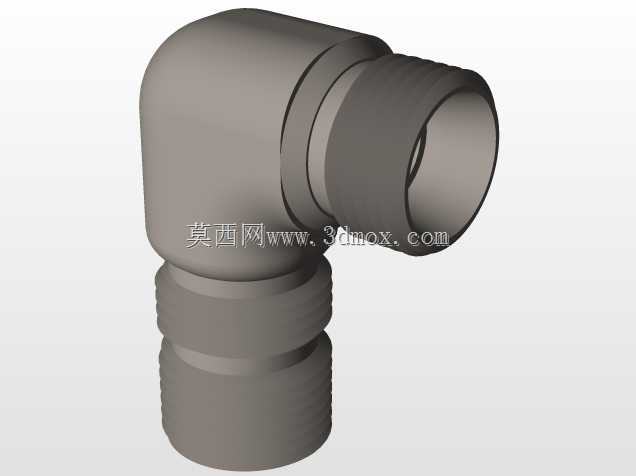

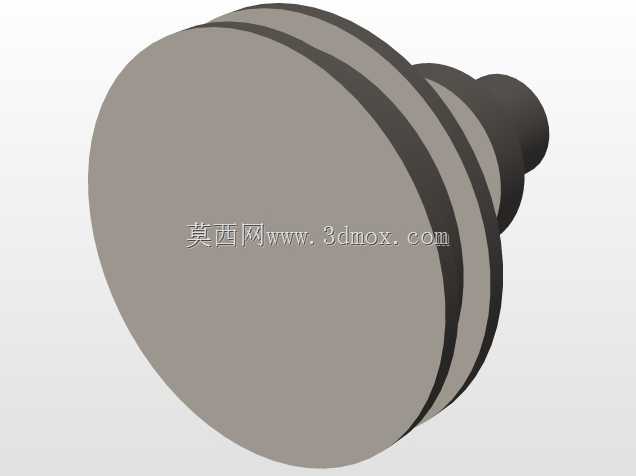

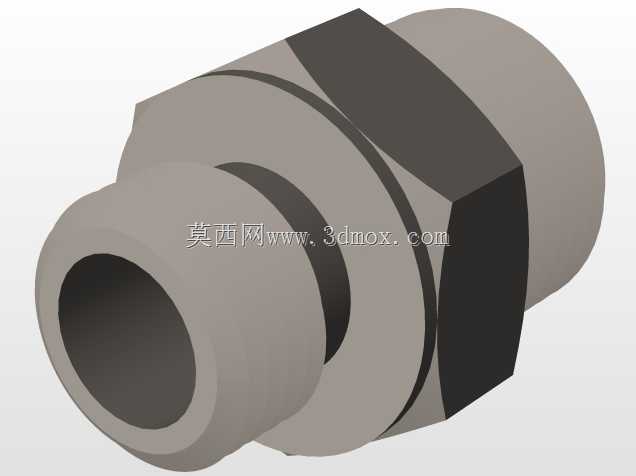

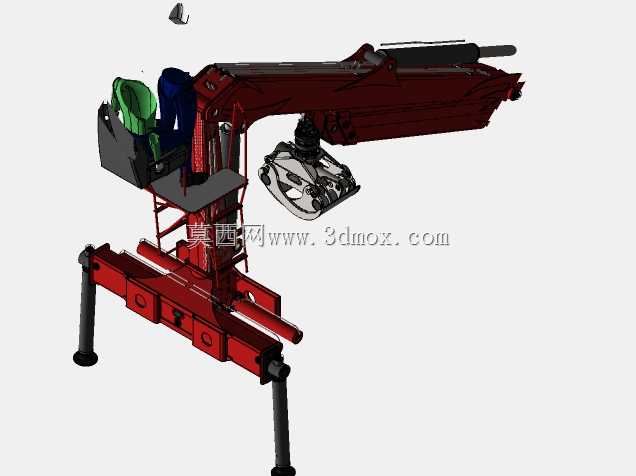

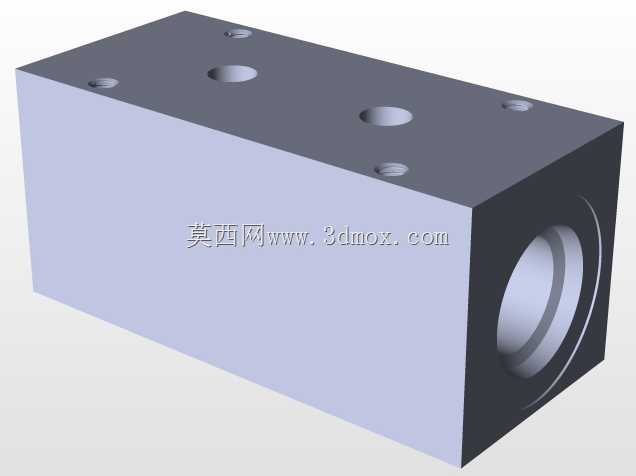

帕尔芬格M100L80环形密封衬套结构

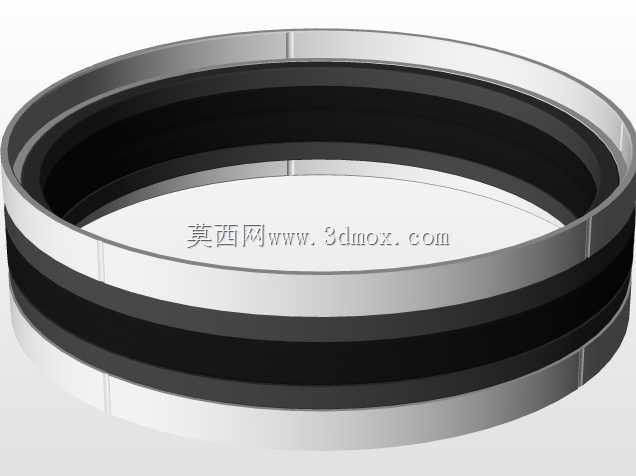

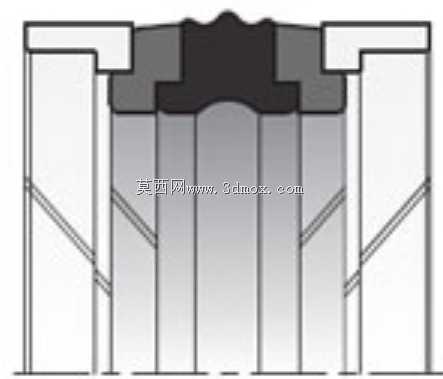

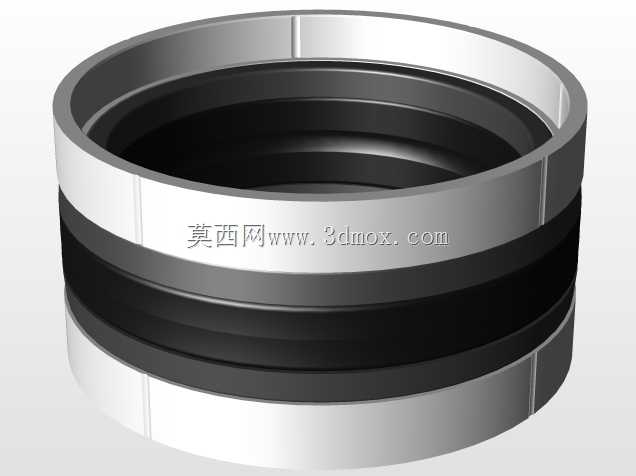

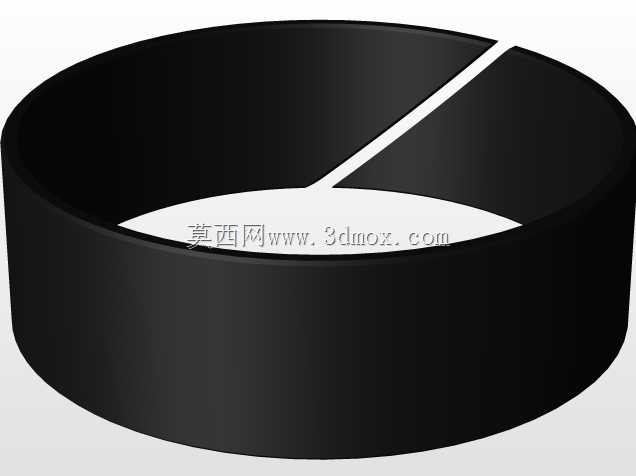

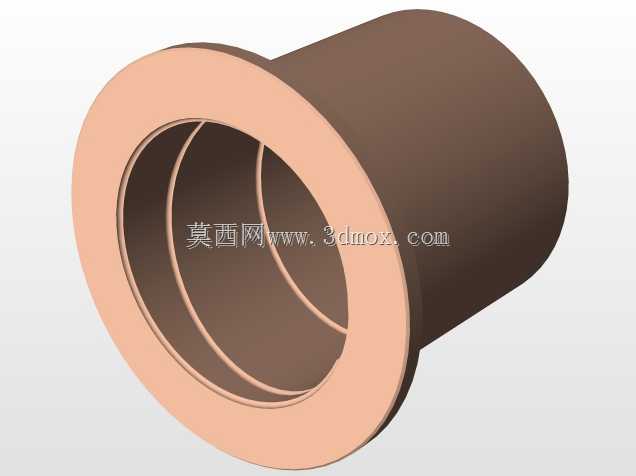

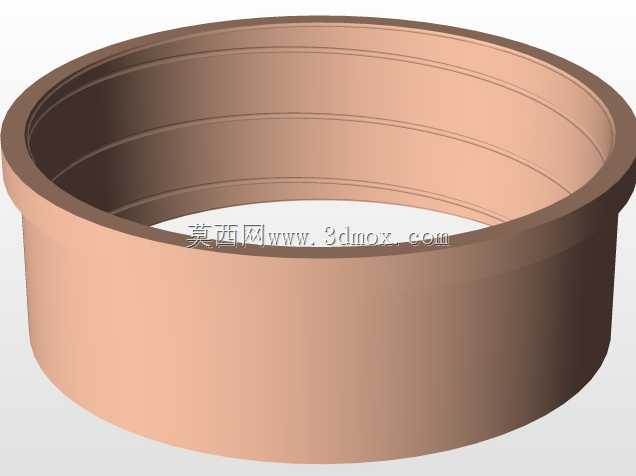

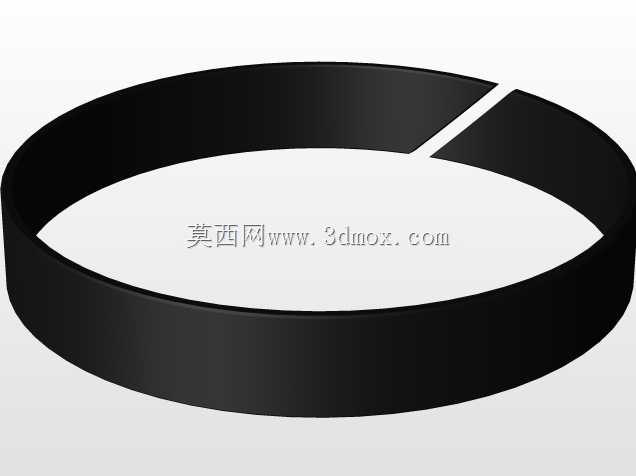

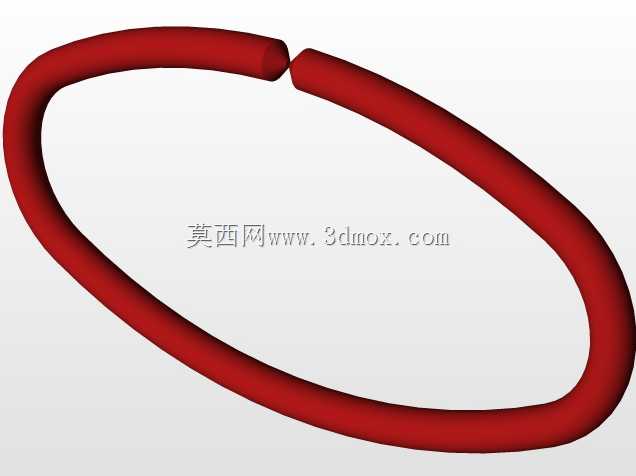

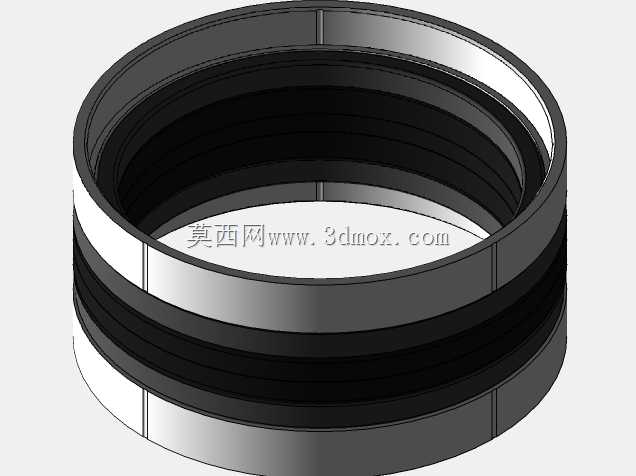

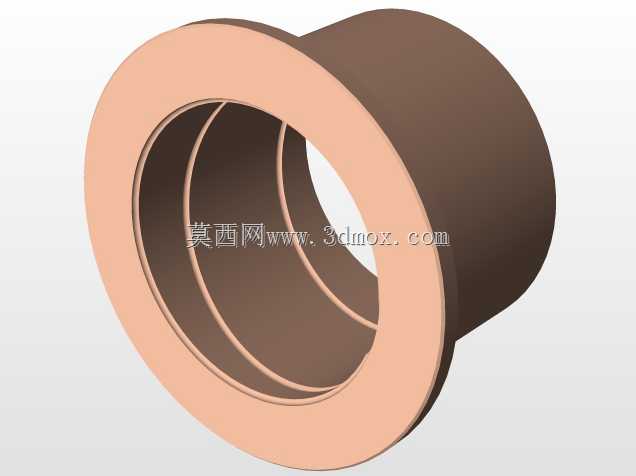

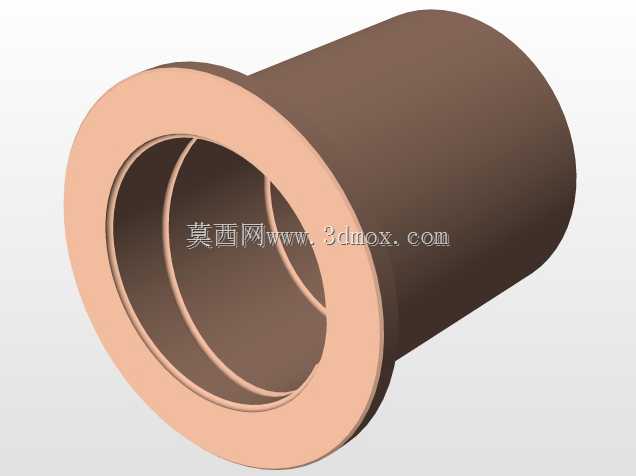

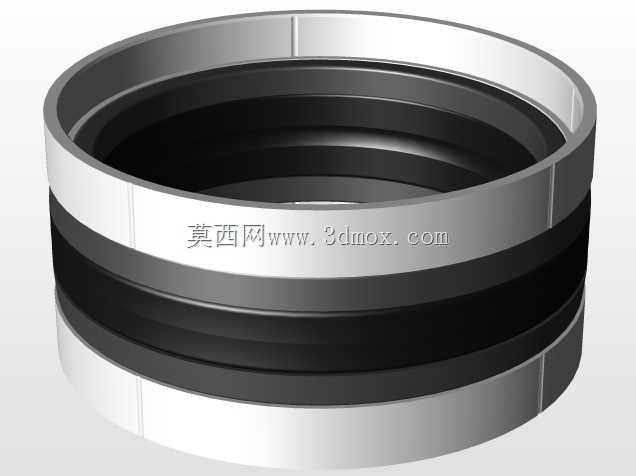

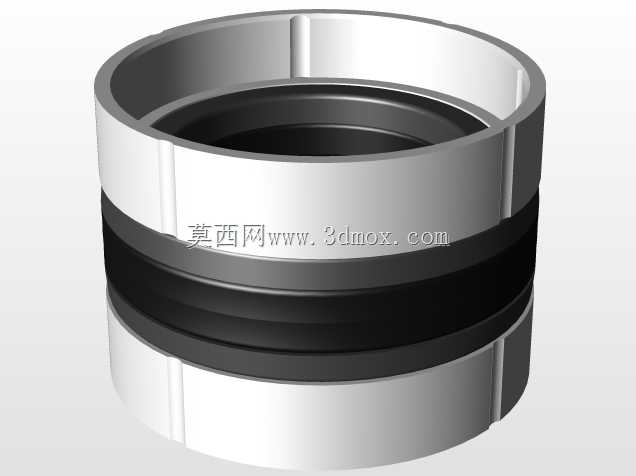

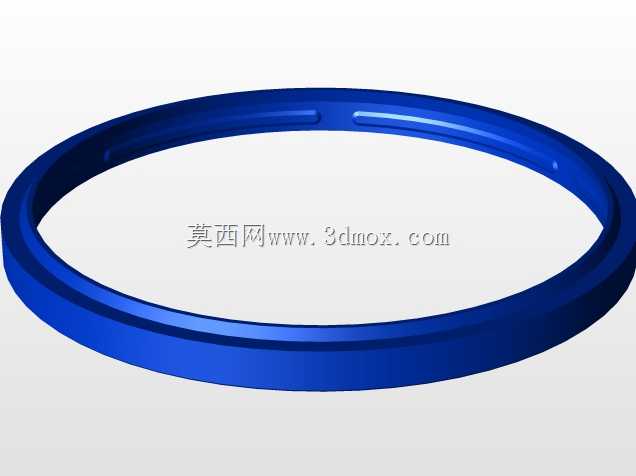

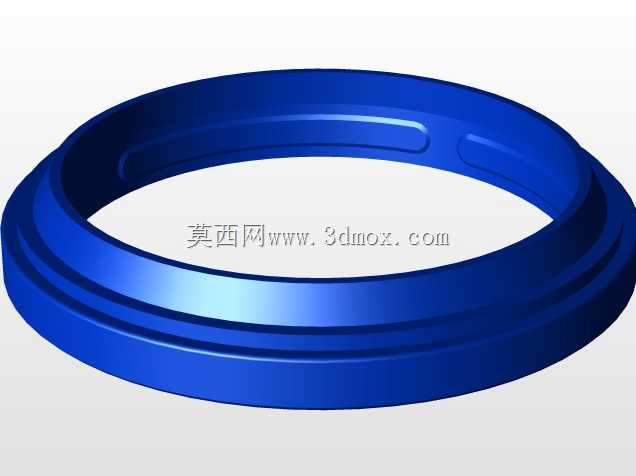

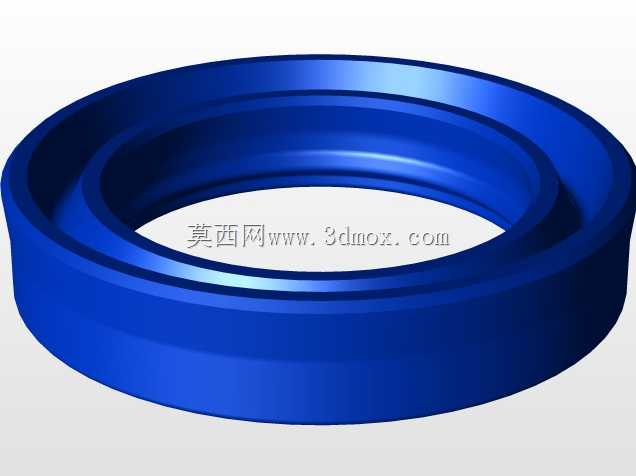

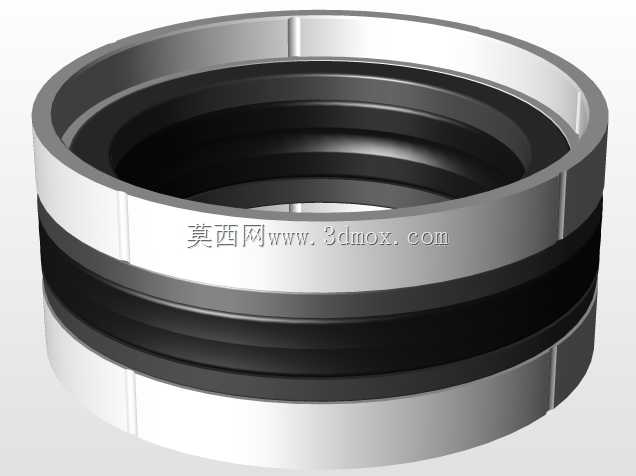

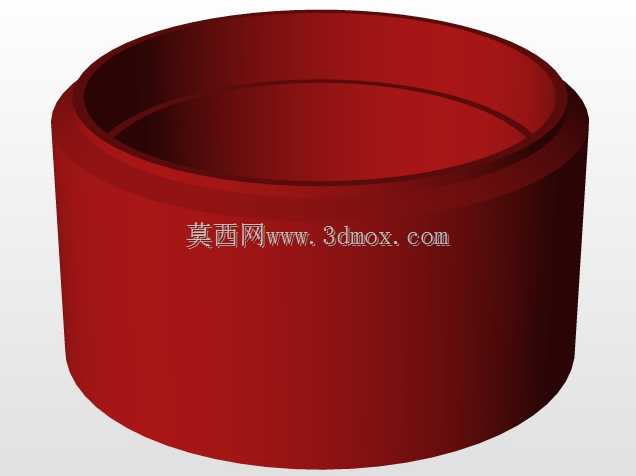

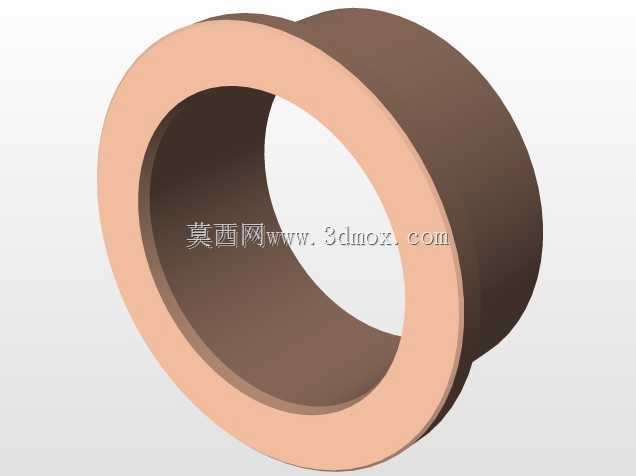

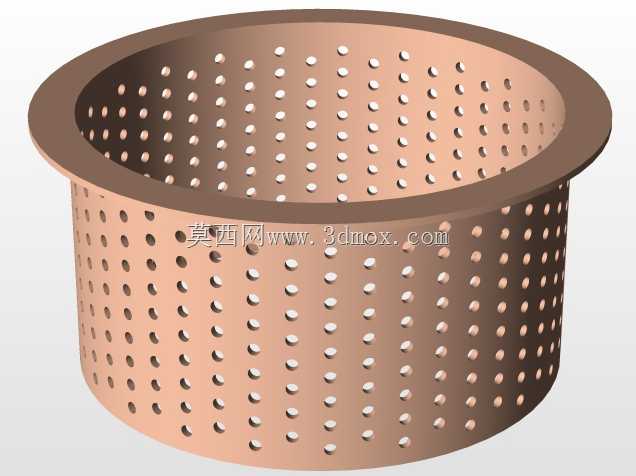

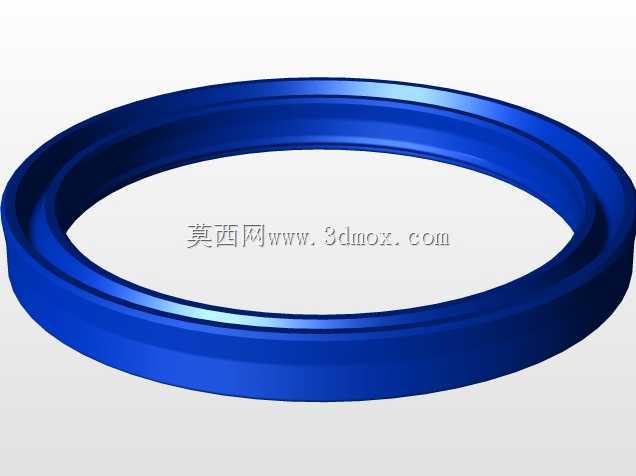

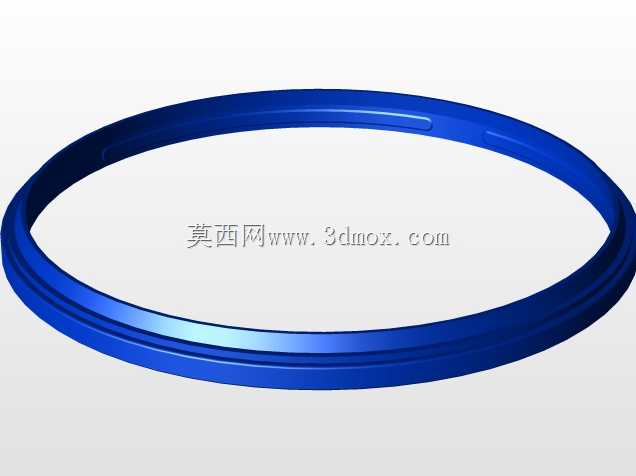

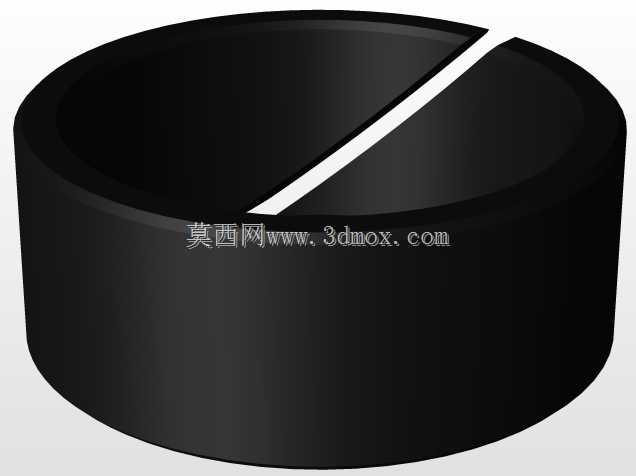

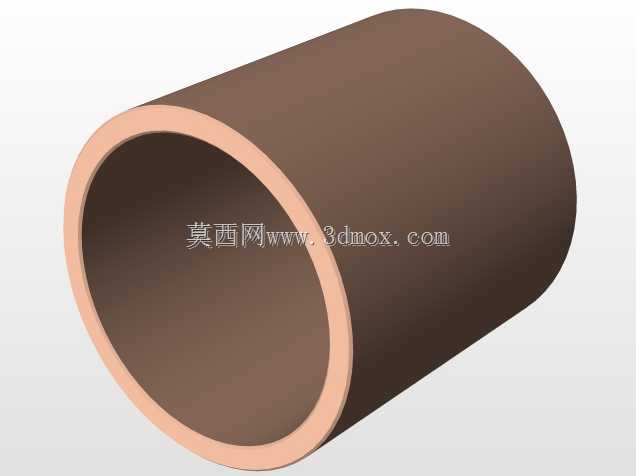

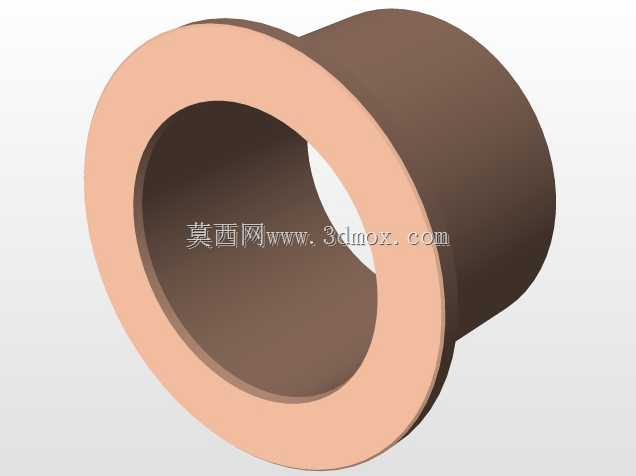

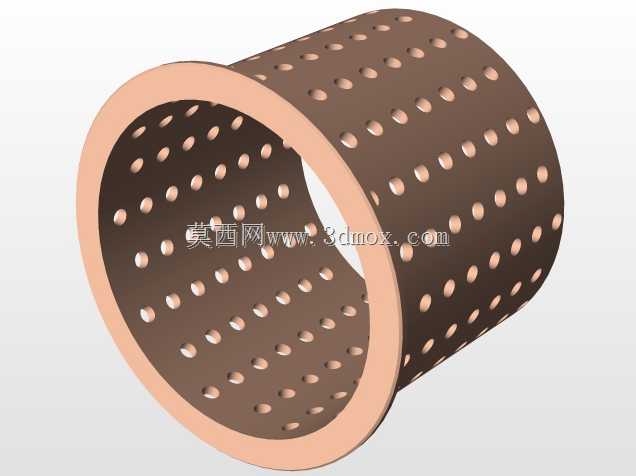

该环形构件属于起重设备液压执行机构的配套密封衬套，主要应用于帕尔芬格系列随车吊、折臂起重机的伸缩臂铰接回转部位，在臂架变幅、伸缩动作过程中承担径向密封、轴向衬垫以及耐磨减摩的作用，避免液压油从铰接配合间隙渗漏，同时缓冲臂架动作过程中传递的径向载荷，减少金属铰接面的直接磨损。从结构设计来看，该零件采用多层复合式环形结构，外层为硬质金属支撑环，中间层设置多道环形密封槽，内嵌耐油橡胶密封体，内层为自润滑耐磨衬层，各层之间采用过盈压装结合，保证整体结构在往复摆动、径向受力的工况下不会出现层间错位。设计过程中优先考虑了安装边界的适配性，零件的内外径公差严格匹配铰接销轴与轴座的配合尺寸，轴向宽度适配铰接座的安装间隙，安装时无需额外加工调整，可直接压装入铰接座的预留槽位，配合端面O型圈即可完成完整的密封副搭建。在实际工况中，起重设备臂架铰接部位长期暴露在户外环境，会承受风沙、雨水侵蚀以及交变载荷冲击，该衬套的金属支撑环采用高强度合金钢材质，表面做镀锌防锈处理，可抵御户外环境的腐蚀，中间密封层采用耐高低温的丁腈橡胶材质，在-40℃到120℃的温度区间内均可保持稳定的密封弹性，不会因低温脆裂或高温软化失效，内层自润滑衬层采用铜基粉末冶金含浸聚四氟乙烯材质，在销轴往复摆动过程中可自行释放润滑介质，无需定期加注润滑脂，降低设备后期维护频次。从结构细节来看，零件的密封槽采用圆角过渡设计，避免应力集中导致的槽体开裂，两端面设置有定位止口，压装时可与铰接座的定位台阶贴合，保证安装后衬套与销轴的同轴度，避免偏磨导致的密封失效。该零件的建模过程严格按照实物测绘尺寸搭建，各层结构的配合公差、密封槽的深度宽度、端面止口的尺寸均还原实物参数，可直接用于起重设备的维修替换建模、铰接部位的密封性能仿真分析，也可作为同类环形密封衬套设计的参考原型，帮助结构设计人员快速完成铰接密封部位的方案选型与结构细化。
